Hochdruckadapter
Zur Montage bei mikrowellenundurchlässiger Prozesswand und hohem Prozessdruck bis 2,1 MPa
(21 bar) absolut können die folgenden Hochdruckadapter genutzt werden:
• Bestell-Nr.:
71381894: Prozess- und Geräteanschlussgewinde G 1½ nach ISO 228-1 (auch für R 1½ nach EN
10226 geeignet)
71381898: Prozess- und Geräteanschlussgewinde G 1½ nach ISO 228-1 (auch für R 1½ nach EN
10226 geeignet), Abnahmeprüfzeugnis nach EN 10204-3�1
71381899: Prozessanschlussgewinde G 1½ nach ISO 228-1, Geräteanschlussgewinde 1½ NPT
nach ANSI/ASME
71381904: Prozessanschlussgewinde G 1½ nach ISO 228-1, Geräteanschlussgewinde 1½ NPT
nach ANSI/ASME, Abnahmeprüfzeugnis nach EN 10204-3.1
• Material: Edelstahl 316Ti, Fenster Durchstrahlung PTFE
• Gewicht: ca. 0,8 kg (1.76 lbs)
mm (in)

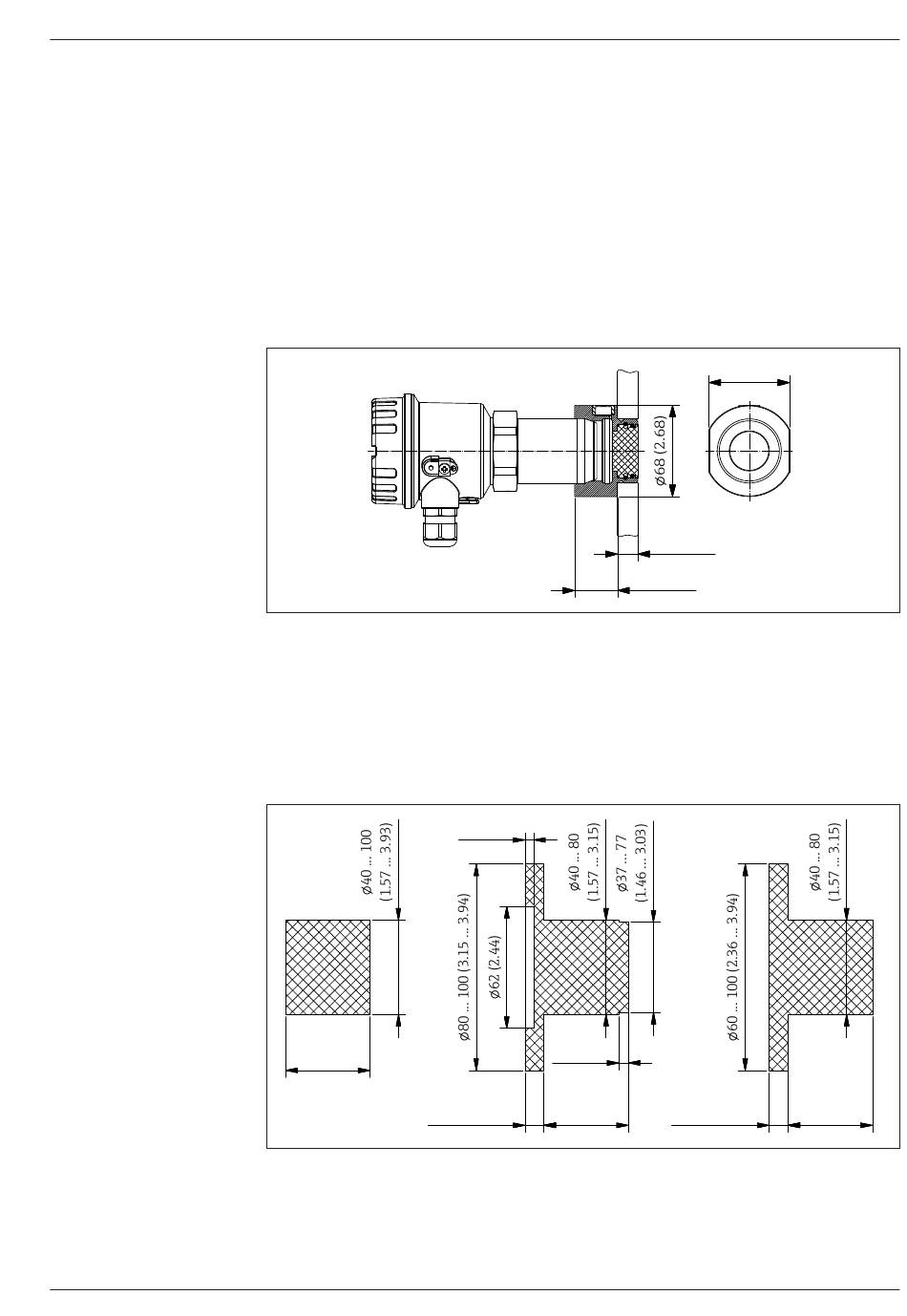

30 Abmessungen Hochdruckadapter
Stopfen
Zur Montage bei mikrowellenundurchlässiger Prozesswand können Stopfen vom Typ FAR54 genutzt
werden (→ TI01371F/97/DE):
• Material: PTFE und Aluminiumoxidkeramik
• Prozesstemperatur: max. -40 ... +800 °C (.40 ... +1472 °F)
• Gewicht: FAR54-ABCBFAAAA2 ca. 0,06 kg (0.13 lbs) ... FAR54-CCBCABEBJ3 ca. 3,2 kg
(7�05 lbs)
20 ... 110
(0.79 ... 4.33 )
(0.79 ... 1.18)
mm (in)
31 Abmessungen Stopfen FAR54
5 (0.20)
5 (0.20)
20 ... 30 20 ... 110
(0.79 ... 4.33 )
60 (2.36)
15 (0.59)
32 (1.26)
10 ... 30 20 ... 110
(0.39 ... 1.18) (0.79 ... 4.33 )
