Solimotion FTR20
Klemmen- und
Steckerbelegung
Signalausgänge

Relais

Endress+Hauser

Ausgang

A
3 4 5

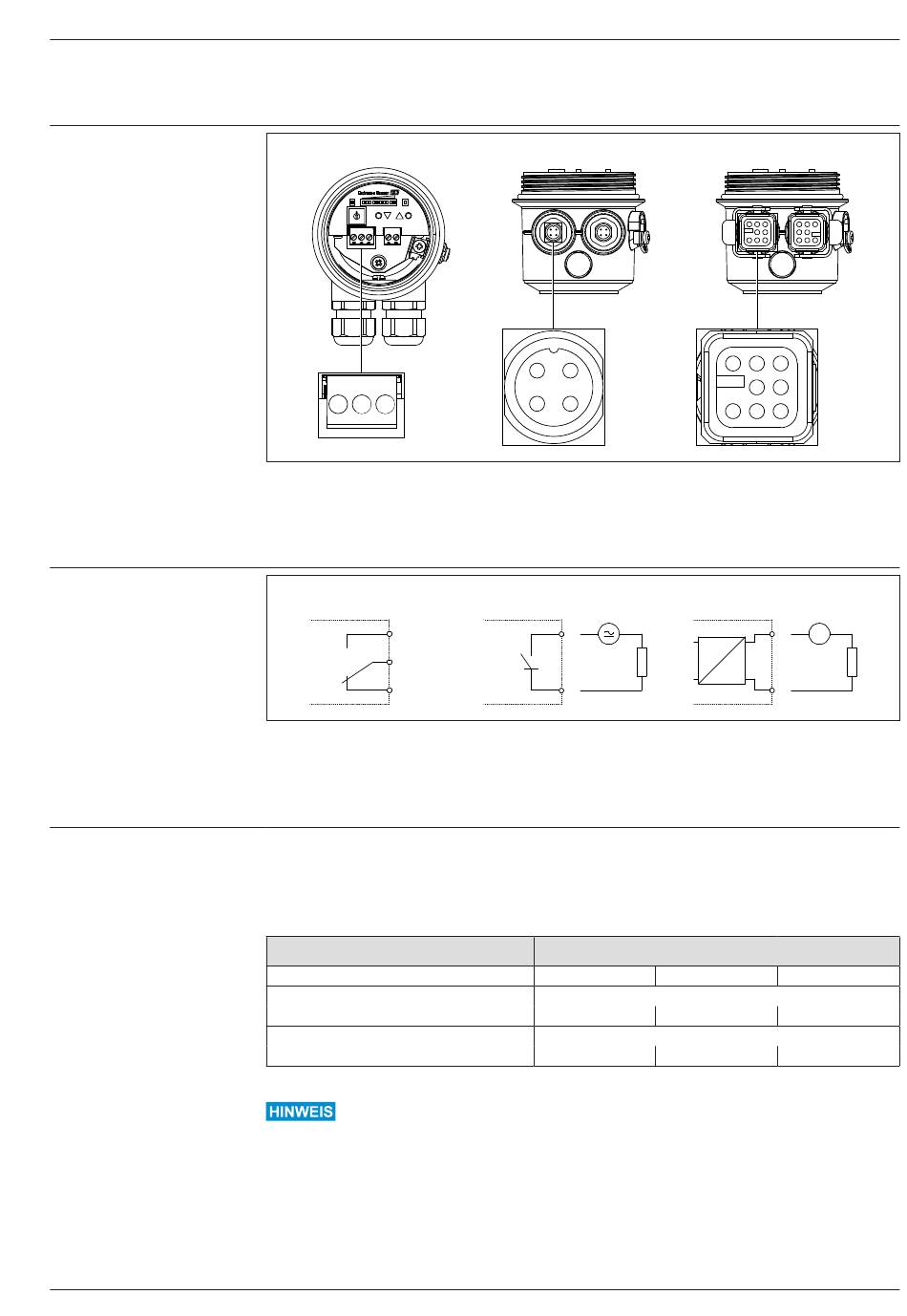

5 Signalausgang: Klemmen- und Steckerbelegung
A Klemmenbelegung Signalausgang
B Pinbelegung Signalausgang Steckverbinder 2 (Binder)
C Pinbelegung Signalausgang Steckverbinder 2 (Harting)
A
3 (NO)
4 (CC)
5 (NC)
6 Signalausgänge
A Relais
B Solid-State-Relais
C Strom
• Potenzialfreier Umschaltkontakt
• Schaltleistung:
 250 V / 4 A (Harting-Steckverbinder HAN8D max. 50 V)
 125 V / 0,4 A oder 30 V / 4 A
• Schaltfrequenz: max. 2 Hz
Elektrischer Anschluss
Anschlussklemme
M12-Steckverbinder (Binder Serie 713/763)
Harting Steckverbinder Typ HAN8D
• Das Kontaktmaterial ist auch zum Schalten von Kleinsignalstromkreisen geeignet. Dies ist aber
nur möglich, wenn vorher keine induktive Lasten oder höhere Ströme geschaltet wurden.
• Bei hoher Schalthäufigkeit verwenden Sie bitte das Solid-State-Relais.
B
2
3 4
B
3
4
Relais
Klemme 3 (NO) Klemme 4 (CC)
Steckverbinder 2
Kontakt 2 (NO) Kontakt 3 (CC)
Steckverbinder 2
Kontakt 3 (NO) Kontakt 4 (CC)
C
3
4 5
C
+
A
3
-
4
Klemme 5 (NC)
Kontakt 4 (NC)
Kontakt 5 (NC)
7
