Montage

12
5 Montage
5.1

Montagebedingungen

Der Schüttgut-Bewegungsmelder Solimotion FTR20 ist mit einem Norm-Gewinde (R 1½
nach EN 10226 oder 1½ NPT nach ANSI/ASME B1.20.1) als Prozessanschluss ausgestat-
tet. Dies ermöglicht den einfachen Einbau in vorhandene Behältermuffen oder Stutzen.
Zur optimalen Ausrichtung nach der Montage am Prozess kann das Elektronikgehäuse
beliebig (um 360°) gedreht werden.

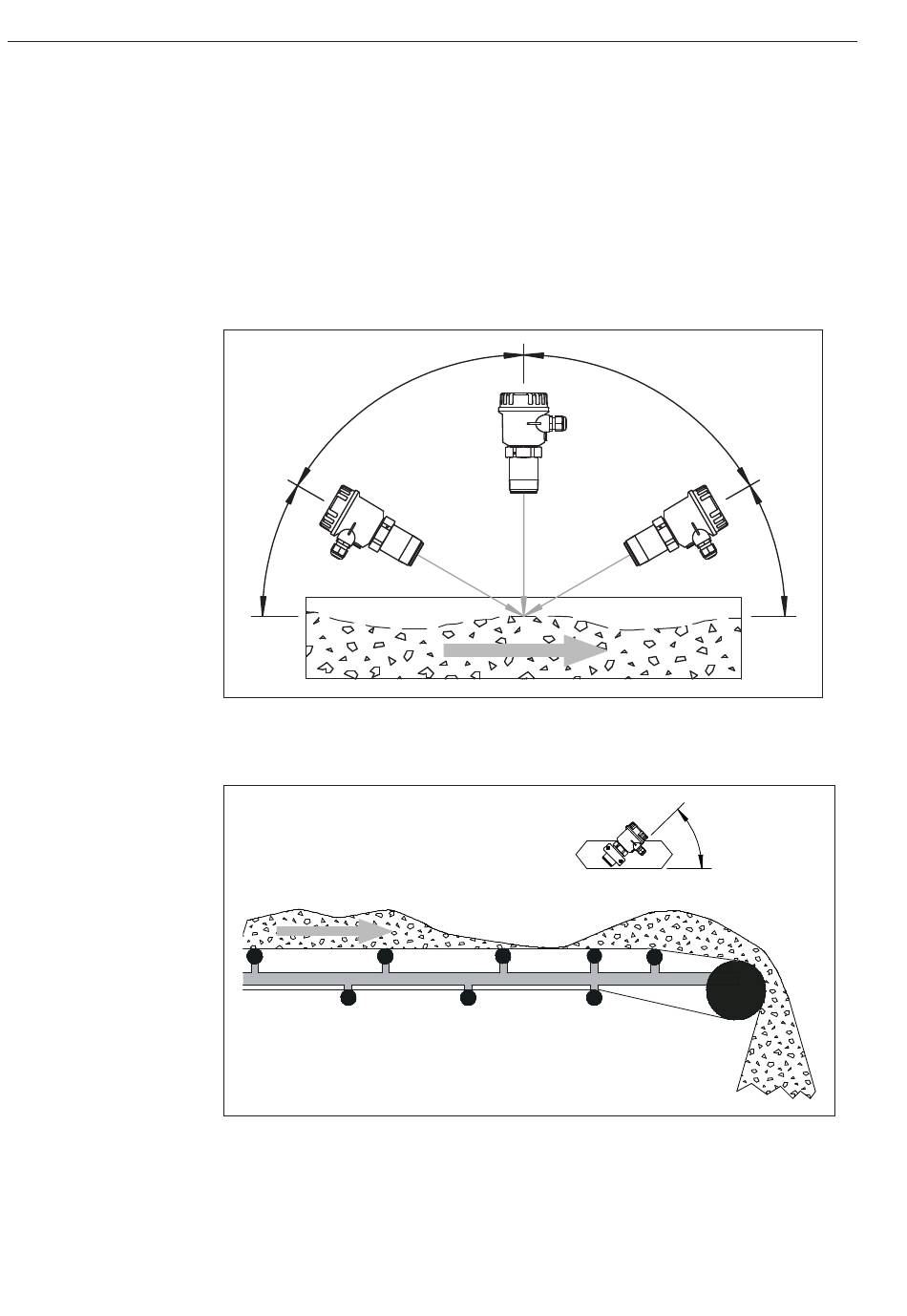

Die Einbaulage kann beim Schüttgut-Bewegungsmelder FTR20 beliebig sein, ein kleiner
Winkel α kann aber die Signalqualität erhöhen.
α
Für Anwendungen, bei denen ein Materialfluss auf Förderbändern überwacht werden soll,
empfehlen wir einen Winkel von 45°.
Solimotion FTR20
α
α = 45°
