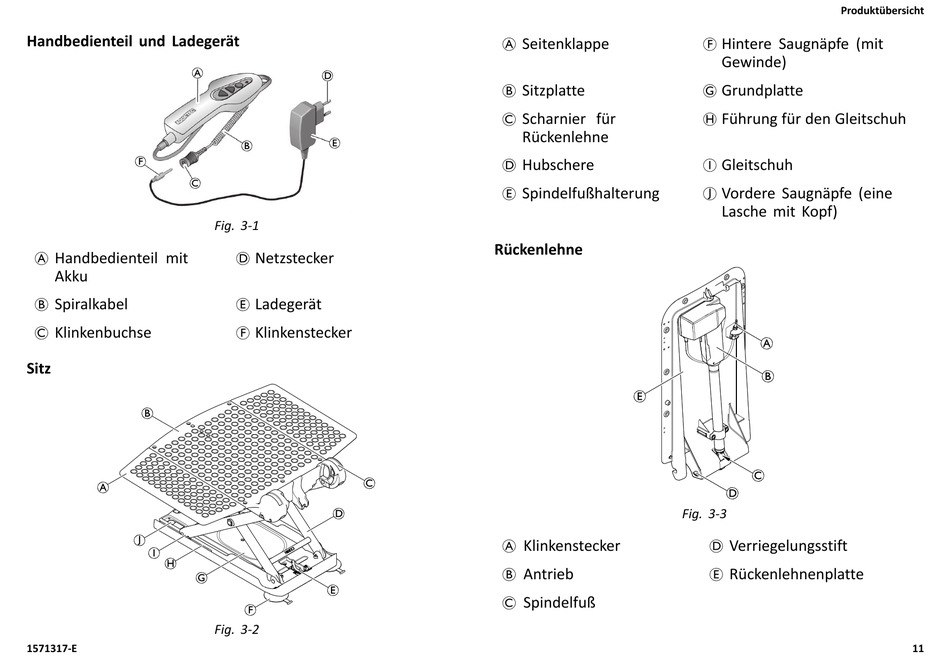

Handbedienteil und Ladegerät
A
F
C
A Handbedienteil mit
Akku
B Spiralkabel
C Klinkenbuchse
Sitz
1571317-E
D
E
B
Fig. 3-1
D Netzstecker
E Ladegerät
F Klinkenstecker
Fig. 3-2
A Seitenklappe
B Sitzplatte
C Scharnier für
Rückenlehne
D Hubschere
E Spindelfußhalterung
Rückenlehne
A Klinkenstecker
B Antrieb
C Spindelfuß
Produktübersicht
F Hintere Saugnäpfe (mit
Gewinde)
G Grundplatte
H Führung für den Gleitschuh
I Gleitschuh
J Vordere Saugnäpfe (eine
Lasche mit Kopf)
Fig. 3-3
D Verriegelungsstift
E Rückenlehnenplatte
