5 Gerätebeschreibung
5.1

Aufbau des Sensors

1
2
3
4

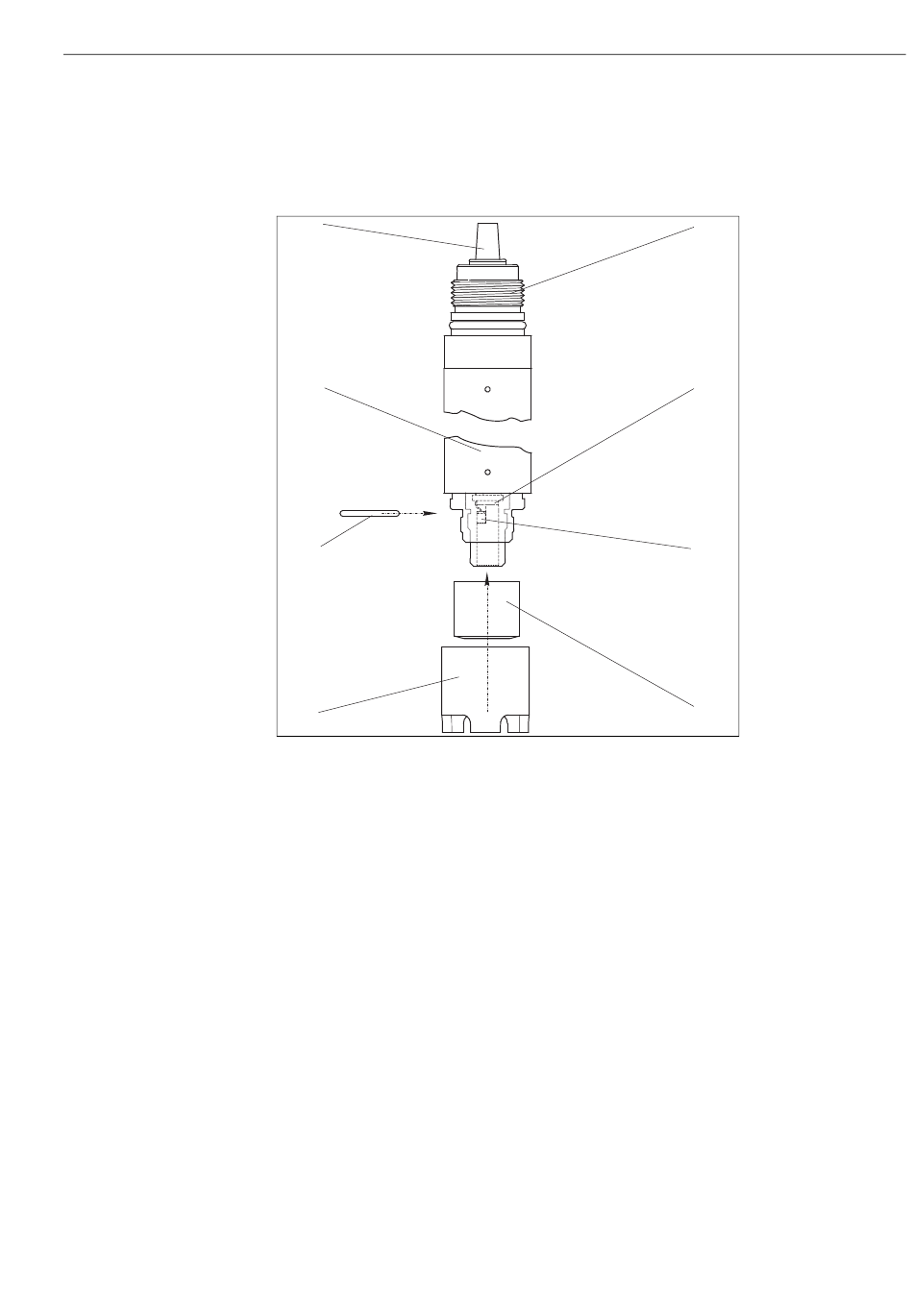

Abb. 16: Sensoraufbau
1 Sensorkabel
2 Sensorschaft
3 O-Ring
4 Schutzkorb
5 Einschraubgewinde
6 Detektor
7 Emitterdiode
8 Fluoreszenzkappe
Der Sensor besteht aus folgenden Funktionseinheiten:
• Sensorschaft
• Sensorkopf mit Optik (Emitter und Detektor)
• Fluoreszenzkappe
• Schutzkorb
• Alternativ zum Schutzkorb können Sie einen Sprühkopf COR3 (s. "Zubehör") für den Eintauch-
betrieb mit Reinigung verwenden.
Gerätebeschreibung
5
6
7
8
a0004151
