Montage
12
Beckenrandbefestigung mit Tauchrohr
Für die einfache Befestigung an Becken- oder Gerinnewandungen empfiehlt sich die Pendelhalte-
rung des Tauchrohrs. Dazu können Sie die Armatur optional mit Schwimmkörper einsetzen.
1

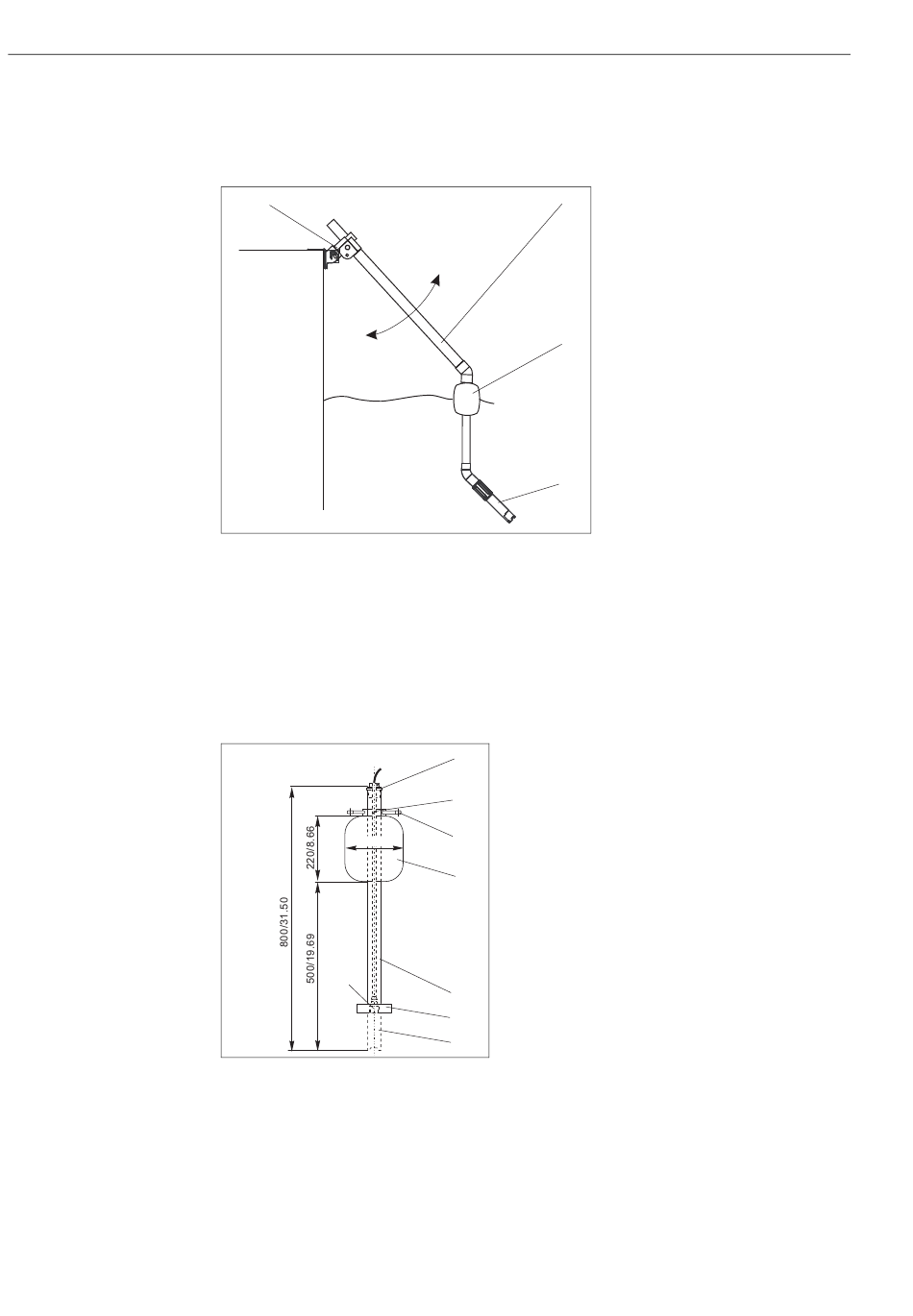

Abb. 8: Beckenrandbefestigung
1 Pendelhalterung CYH112
2 Armatur Flexdip CYA112
3 Schwimmkörper von Armatur CYA112
4 Sensor Oxymax
Schwimmkörper
Für den Einsatz bei stark schwankendem Wasserspiegel, z.B. in Flüssen oder Seen, gibt es den
Schwimmkörper CYA112.
mm/inch
Ø200/7.87
G1
Abb. 9: Schwimmkörper
2
3
4
a0013693
1 Kabelführung mit Zugentlastung und
1
Regenschutz
2 Fixier-Ring für Seile und Ketten mit
3 Klemmschraube
2
4 Ösen Ø15, 3 x 120 ˚ zur Verankerung
Salzwasserfester Kunststoffschwimmer
3
5 Rohr 40 x 1, nichtrostender Stahl 1.4571
6 Stoßfänger und Stabilisierungsgewicht
4 7 Sauerstoffsensor
5
6
7
a0004108-de
