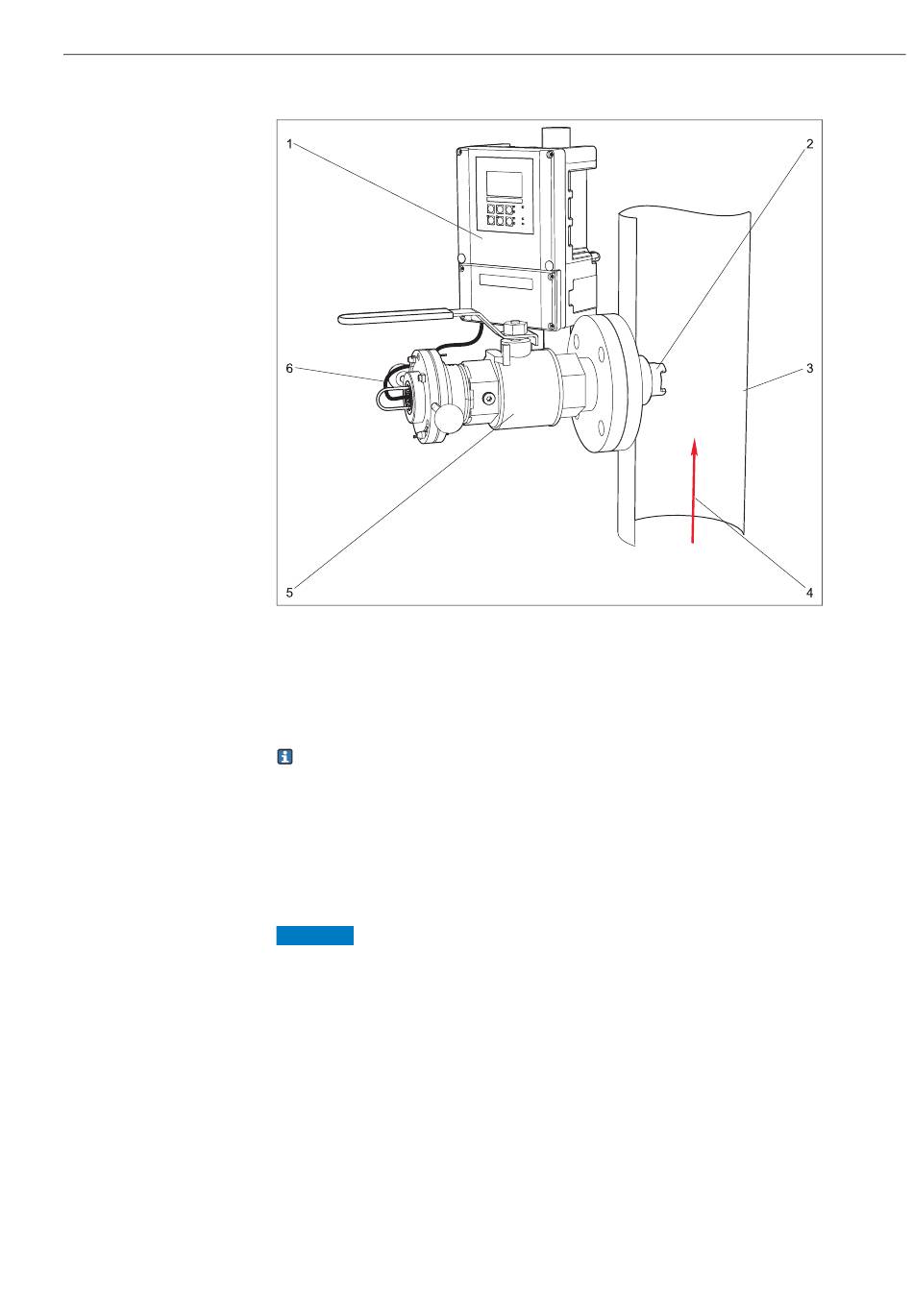

Abb. 4: Messeinrichtung (Beispiel)
1 Liquisys COM253
2 Oxymax COS61
3 Rohrleitung (Steigrohr)
3.3.2

Installation einer Messstelle

Montieren Sie beim Eintauchbetrieb einzelne Baugruppen abseits vom Becken auf festem
Untergrund. Nehmen Sie nur die Endmontage am vorgesehenen Einbauort vor.
Wählen Sie den Einbauort so, dass eine leichte Zugänglichkeit gegeben ist.
Zur vollständigen Installation einer Messstelle gehen Sie in dieser Reihenfolge vor:
1. Einbau der Wechsel- oder Durchflussarmatur (falls verwendet) in den Prozess
2. Wasseranschluss an die Spülstutzen (bei Verwendung Armatur mit Reinigung)
3. Einbau und Anschluss des Sauerstoffsensors
HINWEIS
Keine Armatur verwendet, Sensor falsch eingebaut, Erdungsvorschriften nicht beachtet
Beschädigung des Sensorkabels, Schutz vor elektromagnetischen Störungen nicht gegeben
► Schrauben Sie den Sensor so in die Armatur, dass das Kabel nicht verdrillt wird.
► Vermeiden Sie große Zugkräfte (z.B. durch ruckartiges Ziehen) auf das Kabel.
► Beachten Sie nationale Erdungsvorschriften bei der Verwendung metallischer Armaturen und
Einbauzubehörs.
► Beachten Sie die Hinweise zum Einbau von Sensoren in der Betriebsanleitung der verwendeten
Armatur.
4 Fließrichtung des Mediumsstroms
5 Wechselarmatur Cleanfit COA451
6 Sensorkabel
Montage
