Oxymax COS61
Endress+Hauser

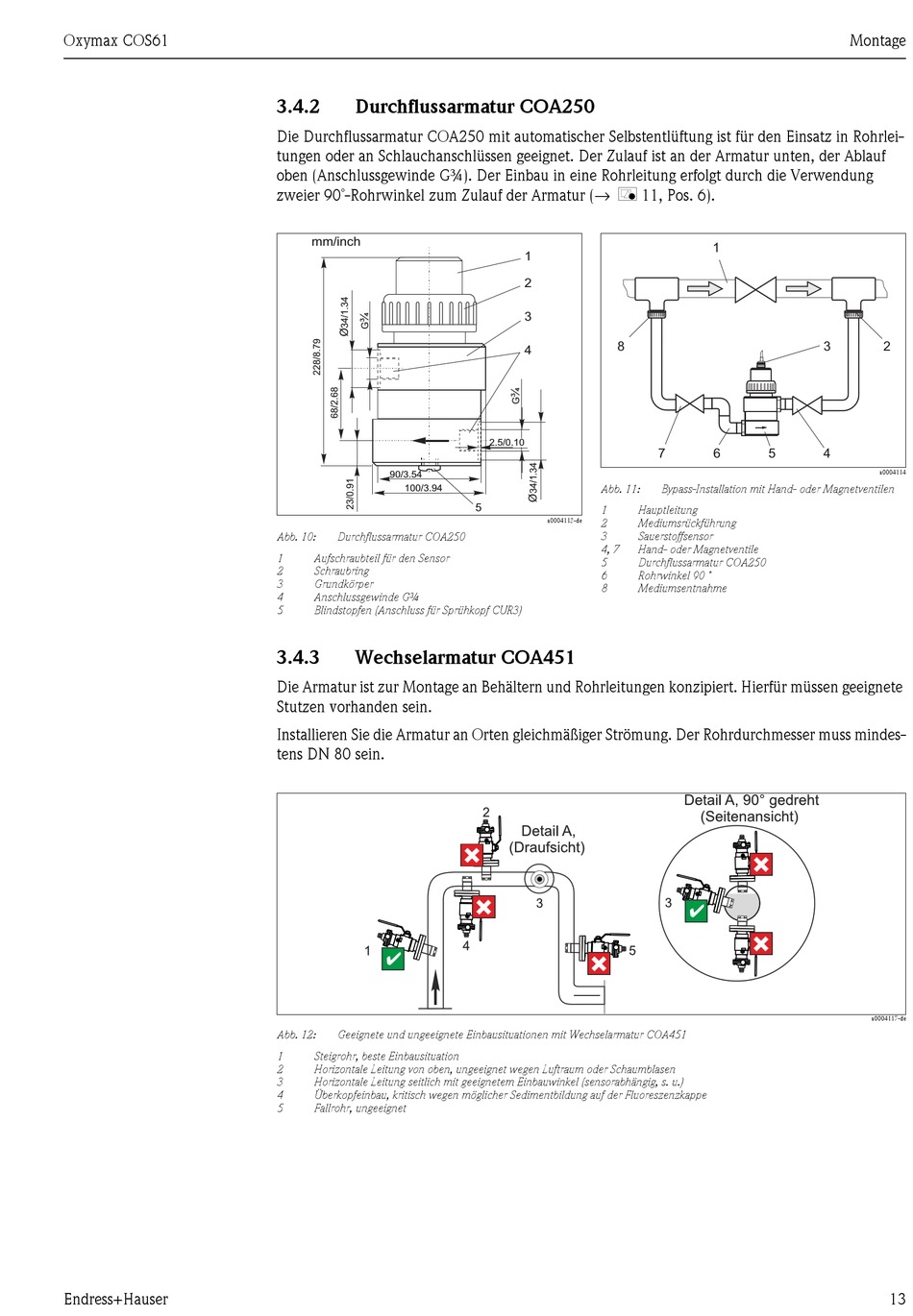

3.4.2 Durchflussarmatur COA250
Die Durchflussarmatur COA250 mit automatischer Selbstentlüftung ist für den Einsatz in Rohrlei-
tungen oder an Schlauchanschlüssen geeignet. Der Zulauf ist an der Armatur unten, der Ablauf
oben (Anschlussgewinde G¾). Der Einbau in eine Rohrleitung erfolgt durch die Verwendung
zweier 90˚-Rohrwinkel zum Zulauf der Armatur (→ å 11, Pos. 6).
mm/inch
90/3.54
100/3.94
Abb. 10: Durchflussarmatur COA250
1 Aufschraubteil für den Sensor
2 Schraubring
3 Grundkörper
4 Anschlussgewinde G¾
5 Blindstopfen (Anschluss für Sprühkopf CUR3)
3.4.3 Wechselarmatur COA451
Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen geeignete
Stutzen vorhanden sein.
Installieren Sie die Armatur an Orten gleichmäßiger Strömung. Der Rohrdurchmesser muss mindes-
tens DN 80 sein.
Abb. 12: Geeignete und ungeeignete Einbausituationen mit Wechselarmatur COA451
1 Steigrohr, beste Einbausituation
2 Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen
3 Horizontale Leitung seitlich mit geeignetem Einbauwinkel (sensorabhängig, s. u.)
4 Überkopfeinbau, kritisch wegen möglicher Sedimentbildung auf der Fluoreszenzkappe
5 Fallrohr, ungeeignet
1
2
3
8
4
2.5/0.10
Abb. 11:
5
1 Hauptleitung
a0004113-de
2 Mediumsrückführung
3 Sauerstoffsensor
4, 7 Hand- oder Magnetventile
5 Durchflussarmatur COA250
6 Rohrwinkel 90 ˚
8 Mediumsentnahme
1
3
7 6 5 4
Bypass-Installation mit Hand- oder Magnetventilen
Montage
2
a0004114
a0004117-de
