Anschluss Mit Kabelverlängerung; Anschlusskontrolle - Endress+Hauser Oxymax COS61 Betriebsanleitung

Verdrahtung
16
4.2 Anschluss mit Kabelverlängerung
Für eine Verlängerung des Sensoranschlusses über die Länge des Festkabels hinaus ist der Anschluss
über eine Verbindungsdose VS notwendig.
Das Sensorkabel schließen Sie immer mit dem SXP-Stecker an die Verbindungsdose an.
Die Verlängerung zum Messumformer ist dann wieder abhängig von dessen Ausführung, also Feld-
gerät oder Schalttafelgerät.
82 / 3.23
2

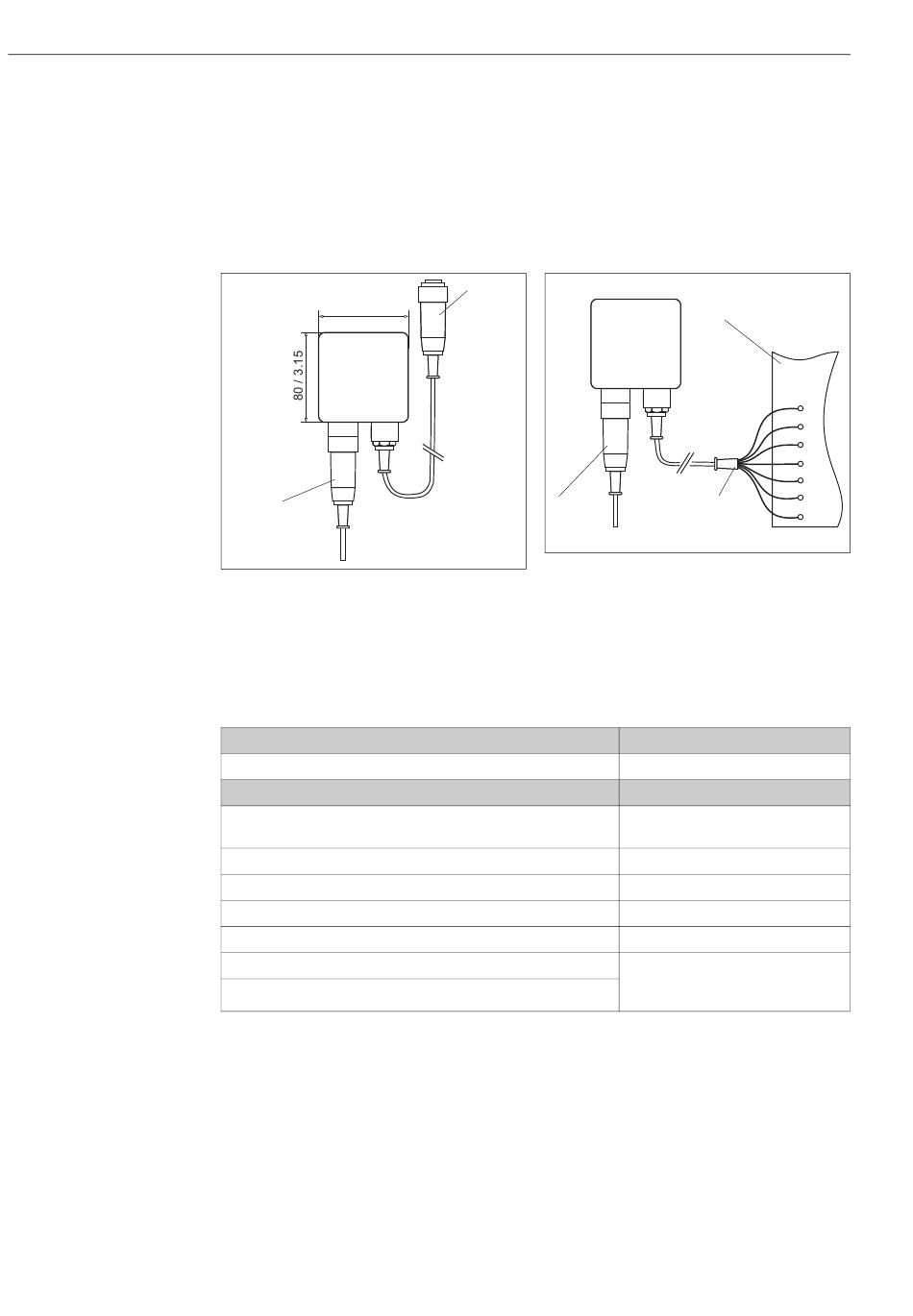

Abb. 14: Verbindungsdose VS zum Feldgerät
1 SXP-Stecker zum Feldgerät
2 SXP-Stecker vom Sensor
4.3

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Sensor, Armatur, Verbindungsdose oder Kabel äußerlich unbeschädigt? Sichtkontrolle
Elektrischer Anschluss
Stimmt die Versorgungsspannung des Messumformers mit den Angaben des
Typenschildes überein?
Sind die montierten Kabel zugentlastet und nicht verdrillt?
Kabeltypenführung bauseitig einwandfrei getrennt?
Sind Hilfsenergie und Signalleitungen korrekt angeschlossen?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
1
2
mm / inch
Abb. 15:
a0004129-en
2 SXP-Stecker vom Sensor
3 Spezialmesskabel zum Messumformer (OMK)
4 Anschlussraum Messumformer
Oxymax COS61
4
YE
GY
PK
BU
BN
GN
3
WH
Verbindungsdose VS zum Schalttafelgerät
Hinweise
Hinweise
Leistungskabel / Signalleitungen
Anschlussplan Messumformer verwenden
Nachziehen
Bei seitlichen Kabeleinführungen: Kabel-
schleifen nach unten, damit Wasser abtrop-
fen kann.
Endress+Hauser
87
0
96
97
88
19
18
a0004130
