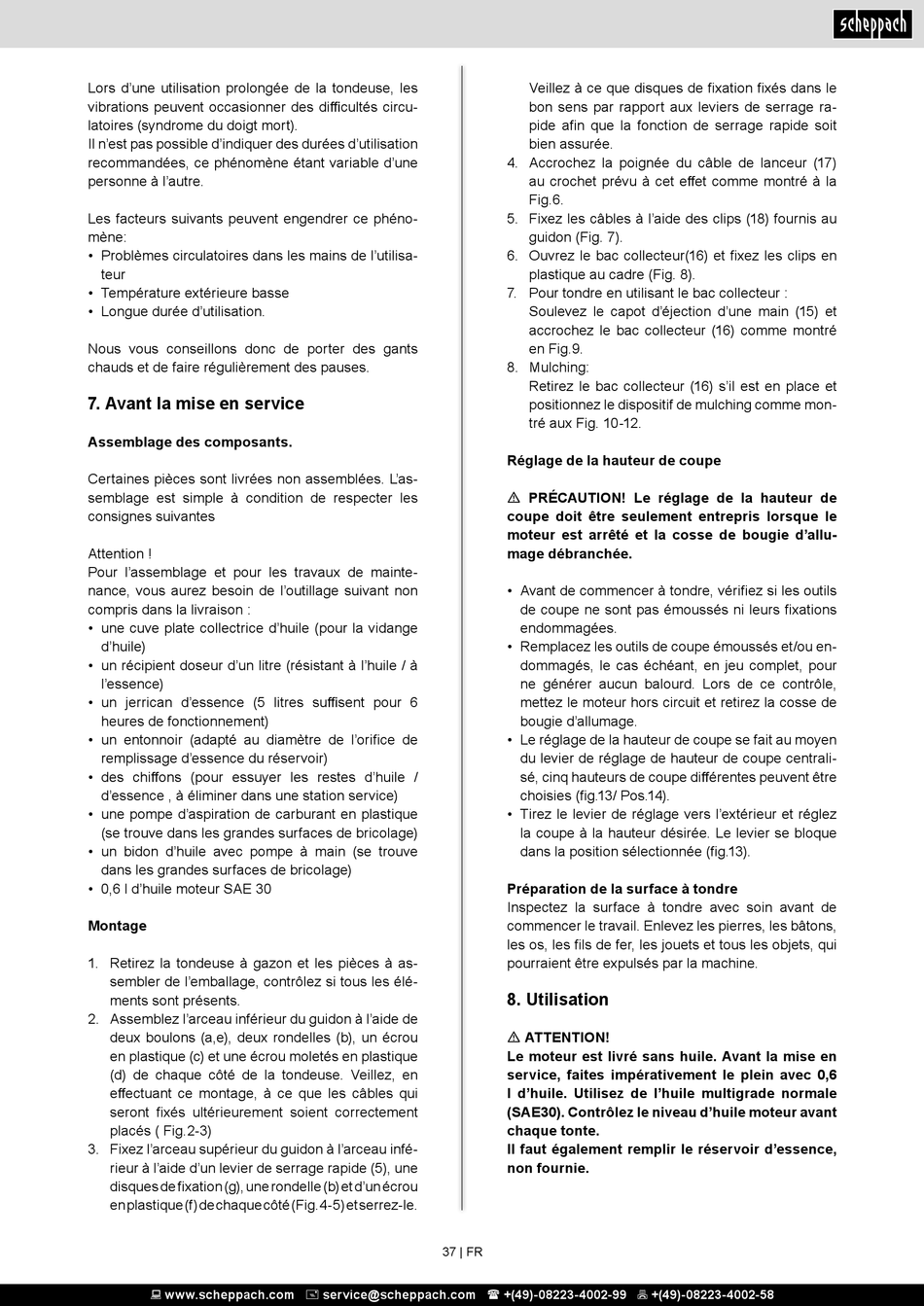

Lors d'une utilisation prolongée de la tondeuse, les
vibrations peuvent occasionner des difficultés circu-
latoires (syndrome du doigt mort).
Il n'est pas possible d'indiquer des durées d'utilisation
recommandées, ce phénomène étant variable d'une
personne à l'autre.
Les facteurs suivants peuvent engendrer ce phéno-
mène:
• Problèmes circulatoires dans les mains de l'utilisa-
teur
• Température extérieure basse
• Longue durée d'utilisation.
Nous vous conseillons donc de porter des gants
chauds et de faire régulièrement des pauses.

7. Avant la mise en service

Assemblage des composants.
Certaines pièces sont livrées non assemblées. Lʼas-
semblage est simple à condition de respecter les
consignes suivantes
Attention !
Pour lʼassemblage et pour les travaux de mainte-
nance, vous aurez besoin de lʼoutillage suivant non
compris dans la livraison :
• une cuve plate collectrice dʼhuile (pour la vidange
dʼhuile)
• un récipient doseur dʼun litre (résistant à lʼhuile / à
lʼessence)
• un jerrican dʼessence (5 litres suffisent pour 6
heures de fonctionnement)
• un entonnoir (adapté au diamètre de l'orifice de
remplissage dʼessence du réservoir)
• des chiffons (pour essuyer les restes dʼhuile /
dʼessence , à éliminer dans une station service)
• une pompe dʼaspiration de carburant en plastique
(se trouve dans les grandes surfaces de bricolage)
• un bidon dʼhuile avec pompe à main (se trouve
dans les grandes surfaces de bricolage)
• 0,6 l dʼhuile moteur SAE 30
Montage
1. Retirez la tondeuse à gazon et les pièces à as-
sembler de l'emballage, contrôlez si tous les élé-
ments sont présents.
2. Assemblez l'arceau inférieur du guidon à l'aide de
deux boulons (a,e), deux rondelles (b), un écrou
en plastique (c) et une écrou moletés en plastique
(d) de chaque côté de la tondeuse. Veillez, en
effectuant ce montage, à ce que les câbles qui
seront fixés ultérieurement soient correctement
placés ( Fig.2-3)
3. Fixez l'arceau supérieur du guidon à l'arceau infé-
rieur à l'aide d'un levier de serrage rapide (5), une
disques de fixation (g), une rondelle (b) et d'un écrou
en plastique (f) de chaque côté (Fig.4-5) et serrez-le.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Veillez à ce que disques de fixation fixés dans le
bon sens par rapport aux leviers de serrage ra-
pide afin que la fonction de serrage rapide soit
bien assurée.
4. Accrochez la poignée du câble de lanceur (17)
au crochet prévu à cet effet comme montré à la
Fig.6.
5. Fixez les câbles à l'aide des clips (18) fournis au
guidon (Fig. 7).
6. Ouvrez le bac collecteur(16) et fixez les clips en
plastique au cadre (Fig. 8).
7. Pour tondre en utilisant le bac collecteur :
Soulevez le capot d'éjection d'une main (15) et
accrochez le bac collecteur (16) comme montré
en Fig.9.
8. Mulching:
Retirez le bac collecteur (16) s'il est en place et
positionnez le dispositif de mulching comme mon-
tré aux Fig. 10-12.
Réglage de la hauteur de coupe
m PRÉCAUTION! Le réglage de la hauteur de
coupe doit être seulement entrepris lorsque le
moteur est arrêté et la cosse de bougie d'allu-
mage débranchée.
• Avant de commencer à tondre, vérifiez si les outils
de coupe ne sont pas émoussés ni leurs fixations
endommagées.
• Remplacez les outils de coupe émoussés et/ou en-
dommagés, le cas échéant, en jeu complet, pour
ne générer aucun balourd. Lors de ce contrôle,
mettez le moteur hors circuit et retirez la cosse de
bougie d'allumage.
• Le réglage de la hauteur de coupe se fait au moyen
du levier de réglage de hauteur de coupe centrali-
sé, cinq hauteurs de coupe différentes peuvent être
choisies (fig.13/ Pos.14).
• Tirez le levier de réglage vers l'extérieur et réglez
la coupe à la hauteur désirée. Le levier se bloque
dans la position sélectionnée (fig.13).
Préparation de la surface à tondre
Inspectez la surface à tondre avec soin avant de
commencer le travail. Enlevez les pierres, les bâtons,
les os, les fils de fer, les jouets et tous les objets, qui
pourraient être expulsés par la machine.

8. Utilisation

m ATTENTION!
Le moteur est livré sans huile. Avant la mise en
service, faites impérativement le plein avec 0,6
l d'huile. Utilisez de l'huile multigrade normale
(SAE30). Contrôlez le niveau d'huile moteur avant
chaque tonte.
Il faut également remplir le réservoir d'essence,
non fournie.
