Lokaler Benutzer A

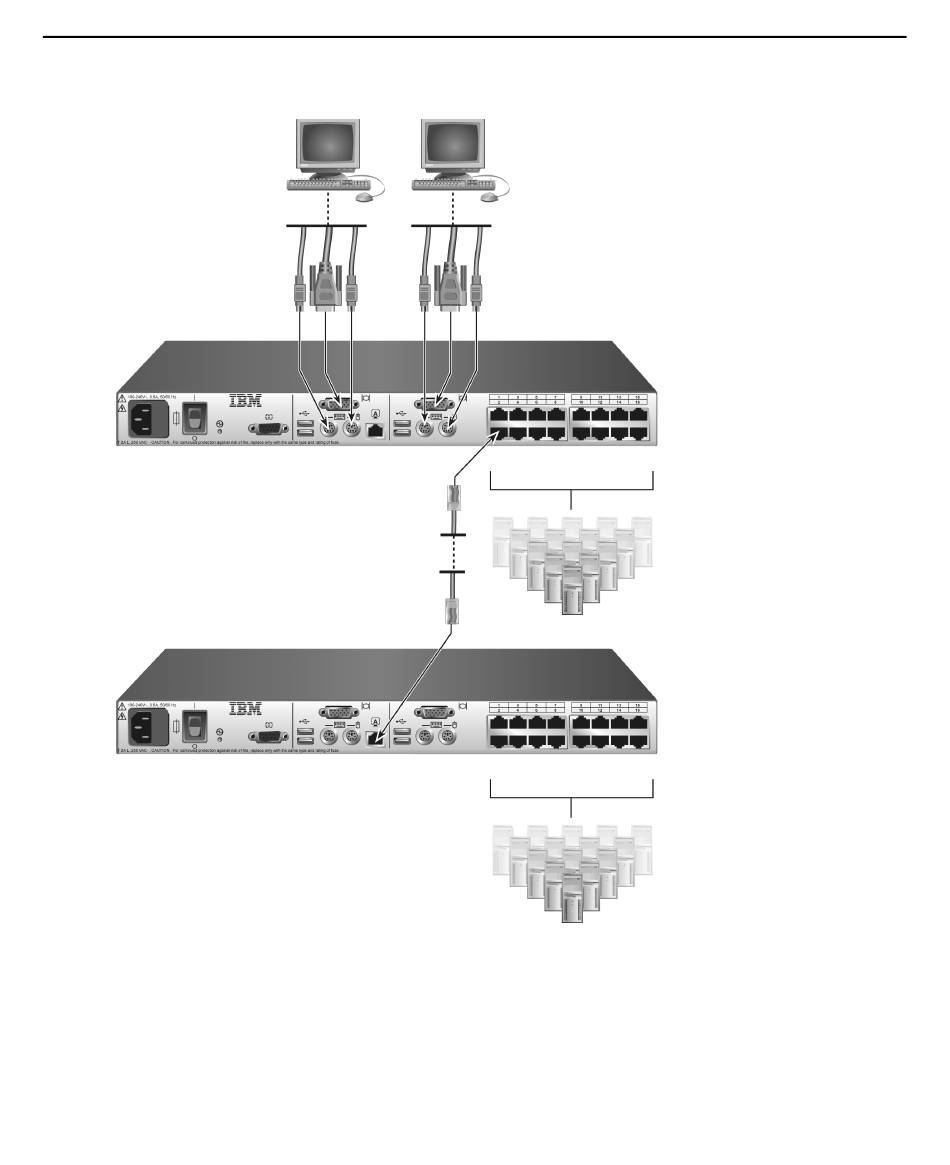

Abbildung 2.6: Konfiguration des Rack Console Switches mit einem gestuften Switch (2 x 16 Modell
abgebildet)

Stufenanordnung von mehreren Rack Console Switches

1. Schließen Sie den gestuften Rack Console Switch an jeden Server an, wie unter Konfiguration
des Rack Console Switches auf Seite 12 beschrieben.
2. Schließen Sie eine Tastatur, einen Bildschirm und eine Maus an lokale Benutzerports A am
Hauptswitch an, wie unter Anschluss an lokale Benutzerports auf Seite 14 beschrieben.
Lokaler Benutzer B (nur 2 x 16)
Rack Console Switch
Gestufter (sekundärer) Rack Console Switch
ACI-Port
Kapitel 2: Installation
ARI-Ports
15 primäre Server
16 sekundäre Server
17
