IBM Rack Console Switch Installations- und Bedienungsanleitung
b.
Das RJ-45-Ende eines CAT 5-Kabels an den ersten RJ-45-Anschlussstecker des nicht
angeschlossenen Endes der CO anschließen.
c.
Wenn keine anderen Server von diesem Server kaskadiert werden, den Abschlussstecker
in den zweiten RJ-45-Anschlussstecker am Console Switch-Kabel oder der CO
anschließen.
5.
Schließen Sie das Ende jedes CAT 5-Kabels an einen ARI-Port auf der Geräterückseite Ihres
Console Switches an.
6.
Wiederholen Sie die Schritte 4 bis 5 für alle Server, die an ARI-Ports angeschlossen werden
sollen.
7.
Schalten Sie die Server ein und danach den Rack Console Switch.
Anschluss an lokale Benutzerports
1.
Schließen Sie eine Tastatur, einen Bildschirm und eine Maus an einen lokalen Benutzerport an
der Rückseite des Rack Console Switches an. Bei einem 2 x 16 Rack Console Switch muss der
lokale Benutzer A vor dem lokalen Benutzer B angeschlossen werden.
2.
Bei einem 2 x 16 Rack Console Switch wiederholen Sie Schritt 1 für den lokalen Port B.
3.
Bündeln Sie die Kabel zu einem Kabelstrang und kennzeichnen Sie sie zur einfacheren
Identifikation.
Kaskadierung von Servern
Sie können bis zu 16 Server von jedem ARI-Port mithilfe von KVM- oder USB-
Konvertierungsoptionen kaskadieren, indem Sie folgende Verfahren verwenden.
Kaskadierung der Server mit KCOs
Zweiter RJ-45-
Anschlussstecker
an einer KCO

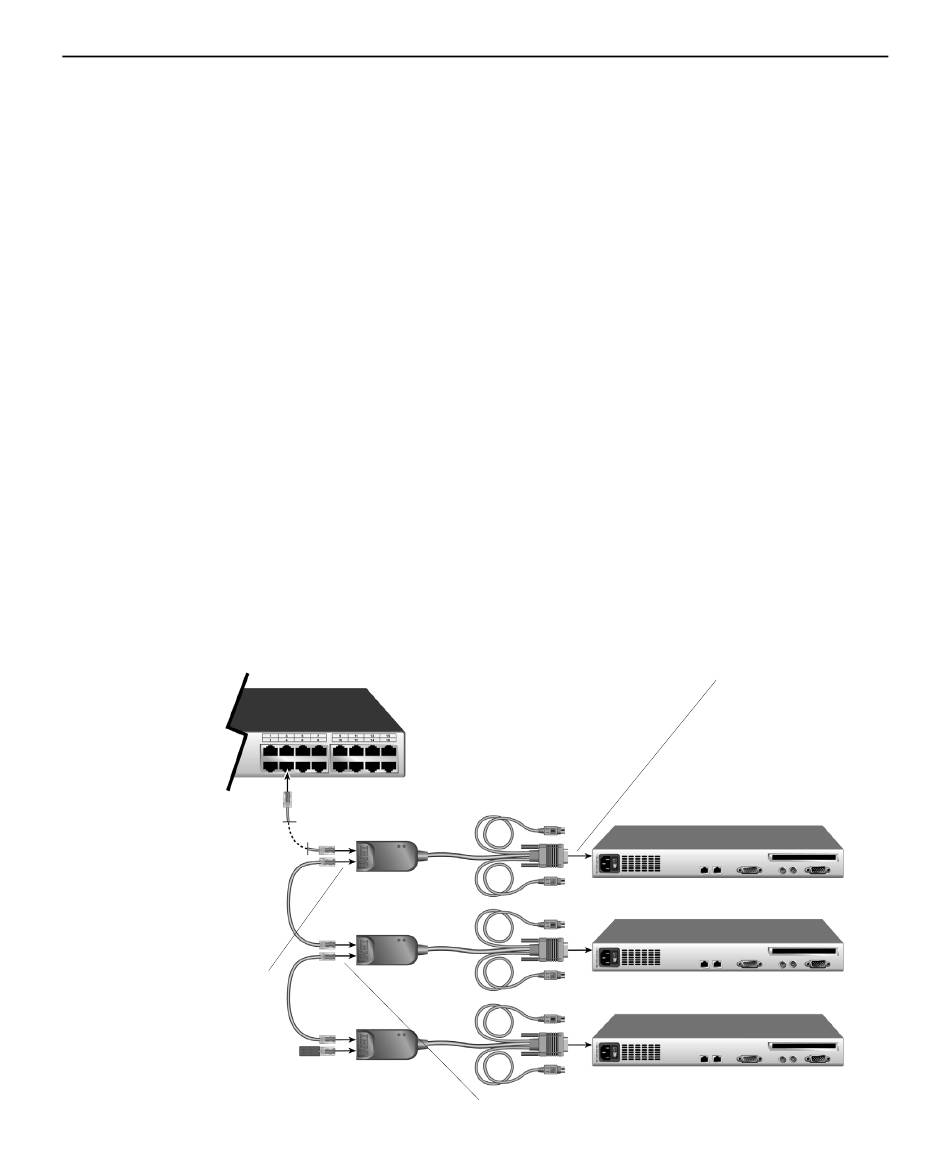

Abbildung 2.4: Kaskadierung mithilfe von KCOs
Verbindung von KCO zum Server
Erster RJ-45-Anschlussstecker an einer KCO
