Modelle und Merkmale

Ein IBM 1 x 8 Rack Console Switch unterstützt den Zugriff durch einen lokalen Benutzer. Ein IBM
2 x 16 Rack Console Switch unterstützt den Zugriff durch zwei lokale Benutzer gleichzeitig. In der
folgenden Tabelle werden die Merkmale der beiden Switch-Typen zusammengefasst.
Tabelle 1.1: Rack Console Switch - Modelle, Ports, Benutzer, Höchstanzahl an gestuften und in Reihe
geschalteten Servern
Modell ARI-Ports Lokale
1 x 8 8
2 x 16 16

IBM-Konvertierungsoptionen und Console Switch-Kabel

Konvertierungsoptionen (COs) werden über separate CAT 5-Kabel zuerst an die Server und dann
an die ARI-Ports am Rack Console Switch angeschlossen. Die CO-Firmware kann auch aktualisiert
werden.
Jedes Console Switch-Kabel verfügt über ein integriertes CAT 5-Kabel mit einer Länge von 3 m,
mit dem ein Server an einen ARI-Port angeschlossen werden kann. Die Firmware der Console
Switch-Kabel kann nicht aktualisiert werden.
Die Konvertierungsoptionen KVM (KCO) und USB (UCO) verfügen jeweils über zwei ARI-
Anschlussbuchsen auf der Rückseite. Zur Kaskadierung kann eine ARI-Anschlussbuchse mit
einem ARI-Port am Rack Console Switch und die andere Anschlussbuchse entweder mit einem
anderen CO-Kabel desselben Typs (KCO oder UCO) oder mit einem Abschlussstecker verbunden
werden. Bis zu 16 KCOs oder UCOs können an einen einzelnen Port des Rack Console Switches
angeschlossen werden. Dies ermöglicht eine Kaskadierung von maximal 16 Servern pro Port.
Für den Anschluss eines Servers mit PS/2-KVM-Ports kann entweder ein PS/2-Console Switch-
Kabel oder eine KCO verwendet werden.

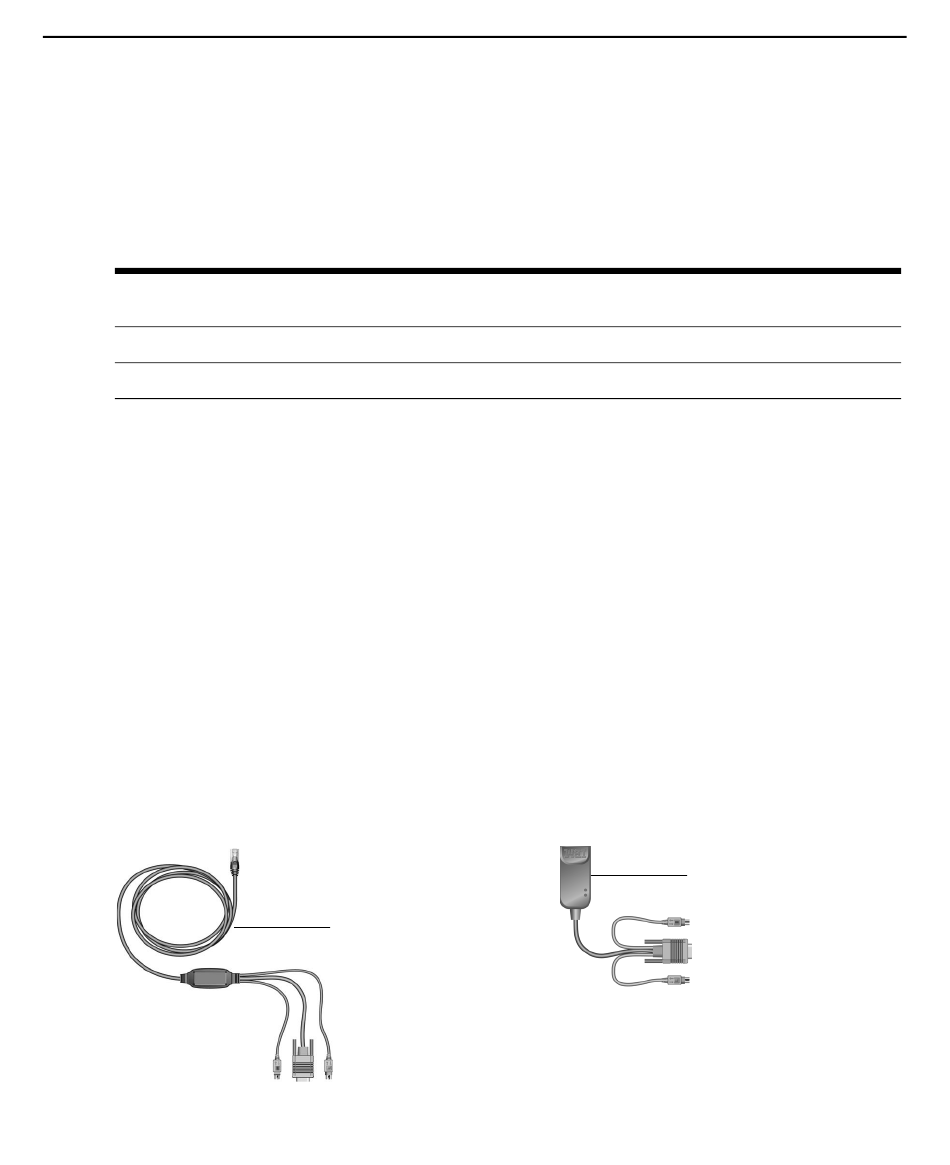

Abbildung 1.1: Optionen zum Anschluss von Servern mit PS/2-KVM-Ports

Höchstanzahl der über gestufte Switches oder Reihenschaltung
Benutzer angeschlossenen Server
1 (A) 128
2 (A und B) 256
PS/2-Console
Switch-Kabel
KCO
