Vertikale Switch-Installation seitlich im Rack
1.
Entfernen Sie die Schrauben an jeder Seite des Rack Console Switches.
2.
Die kleinen Bohrungen der L-förmigen Halterungen auf die Bohrungen im Switch ausrichten.
3.
Befestigen Sie die Befestigungshalterungen auf jeder Seite mit einem
Kreuzschlitzschraubendreher und zwei Nr. 8/32" x 1/2"-Flachkopfschrauben.
4.
Bauen Sie die Switch-Einheit in das Rack ein, indem Sie die Langlöcher jeder Halterung auf
einen Satz passender Bohrungen im Rack ausrichten.
5.
Führen Sie eine Kombinations-Sechskantkopfschraube durch die Langlöcher in der Halterung
und durch die passenden Bohrungen im Rack.
6.
Setzen Sie eine gezahnte Sechskantbundmutter auf jede Schraube und ziehen Sie sie fest.
HINWEIS: Der Abstand der Befestigungsbohrungen in den oberen und unteren Seitenstreben in einem
Rackseitenfach muss zwischen 50,8 cm und 57,3 cm betragen. Wenn Ihr Rack über bewegliche Seitenstreben
verfügt, lesen Sie die Dokumentation zum Rack bzgl. eines Versetzens der Seitenstreben, falls diese noch nicht
für diese Installation auf den richtigen Abstand gebracht wurden.

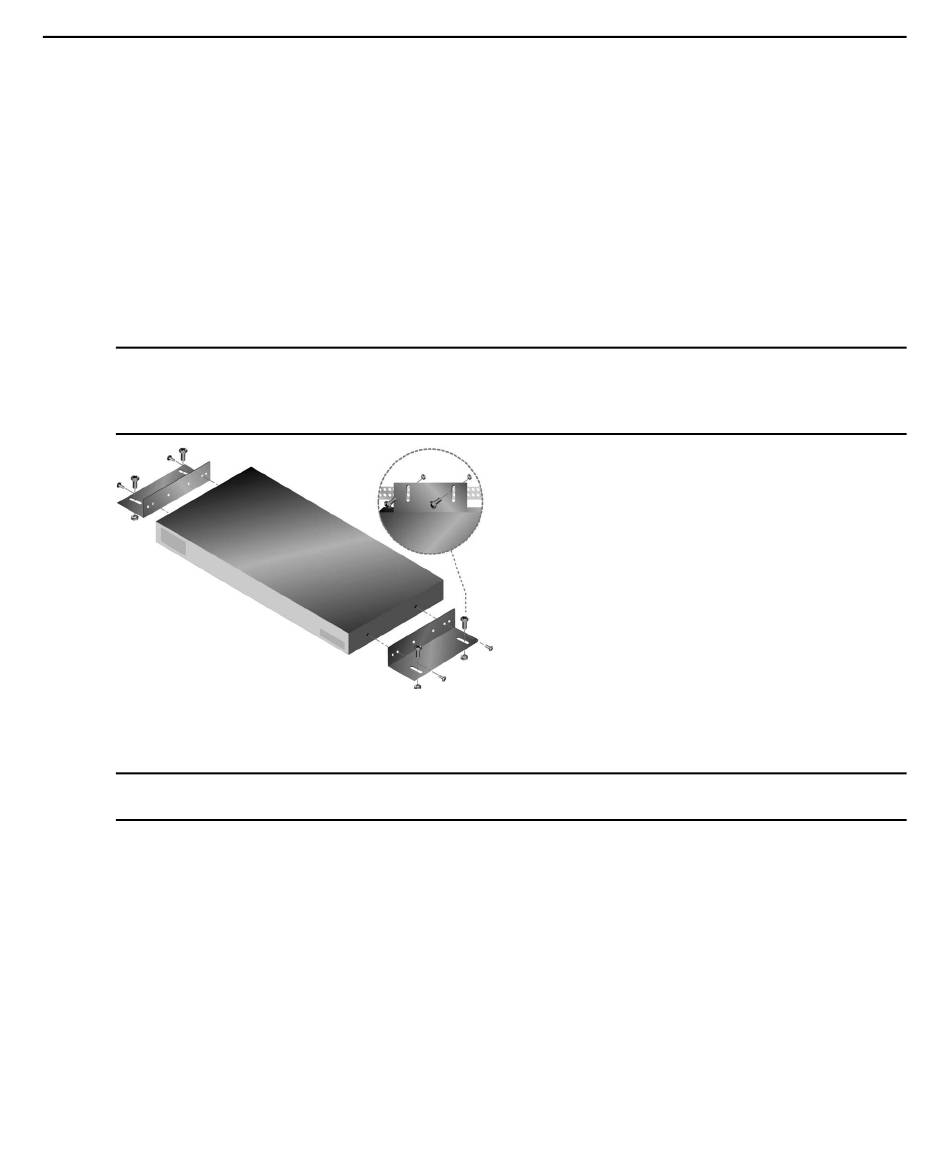

Abbildung 2.1: Vertikale Installation des Rack Console Switches
Horizontale Switch-Installation im 1 HE-Rackplatz
HINWEIS: Die Blende muss vor dem Rack platziert werden, wenn der Rack Console Switch in der horizontalen
1 HE Position befestigt werden soll.
1.
Entfernen Sie die Schrauben an jeder Seite des Rack Console Switches.
2.
Richten Sie die Bohrungen an der langen Seite jeder Befestigungshalterung entsprechend aus.
3.
Befestigen Sie die Befestigungshalterungen auf jeder Seite mit einem
Kreuzschlitzschraubendreher und zwei Nr. 8/32" x 1/2"-Flachkopfschrauben.
4.
Befestigen Sie vier Käfigmuttern oder Schnappmuttern so am Rackbefestigungsflansch des
Racks, dass jede Mutter auf der Rackinnenseite positioniert ist.
5.
Bauen Sie die Switch-Einheit in das Rack ein, indem Sie die Bohrungen in der kurzen Seite
jeder Halterung auf einen Satz passender Bohrungen des Racks ausrichten. Als nächstes führen
Sie die Kombinations-Sechskantkopfschrauben durch die Schlitze in der Halterung und durch
die Bohrungen der Befestigungsstrebe und danach in die Käfig- oder Schnappmuttern.
Kapitel 2: Installation
11
