Konfigurationsport
(zur Aktualisierung der Firmware)

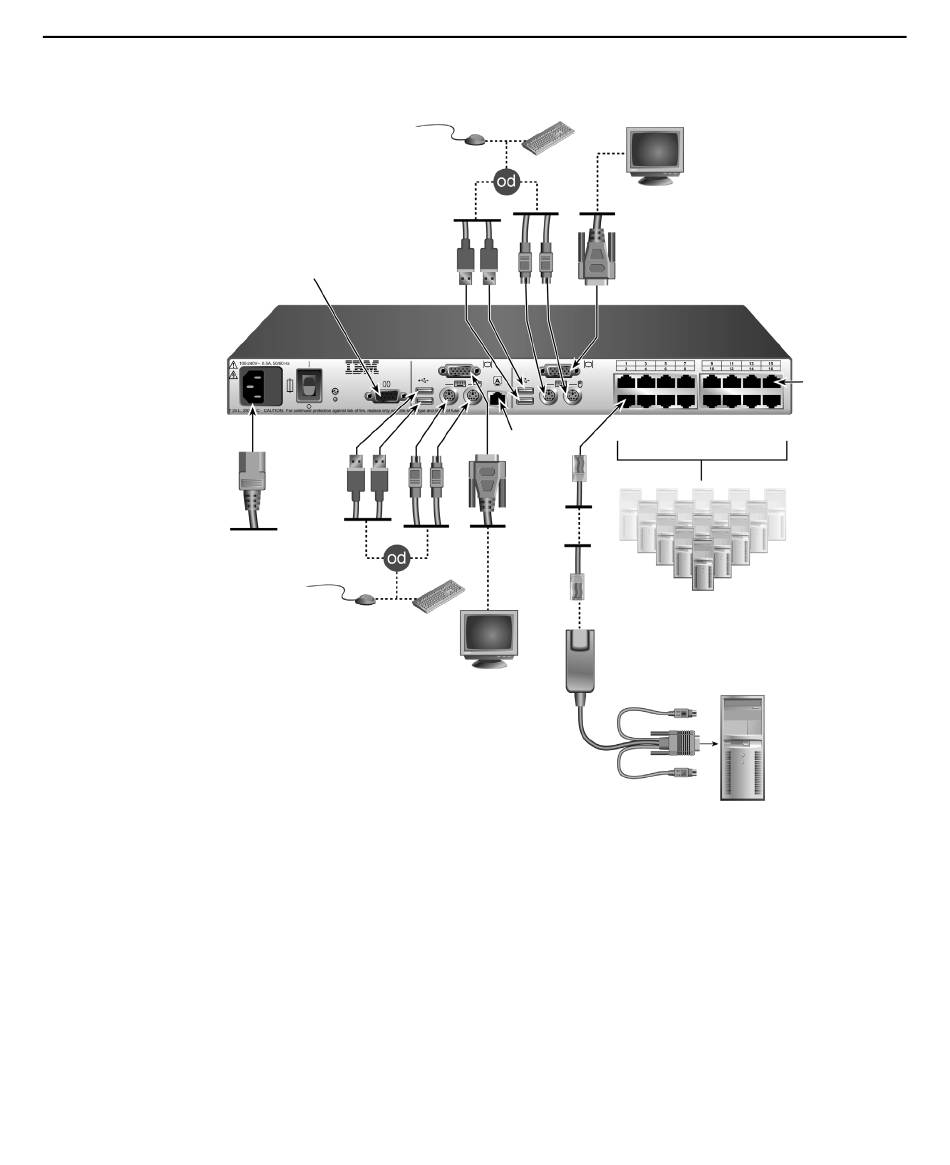

Abbildung 2.3: Beispielkonfiguration eines Rack Console Switches (2 x 16 Modell)
Anschließen von Servern über COs oder Console Switch-Kabel
1.
Legen Sie die CO oder das Console Switch-Kabel zum Anschluss jedes Servers bereit.
2.
Alle Server, die an den Switch angeschlossen werden sollen, herunterfahren.
3.
Wenn Sie ein Console Switch-Kabel verwenden, stecken Sie die farbkodierten Anschlüsse in
die farblich gekennzeichneten Anschlüsse für Tastatur, Bildschirm und Maus am Server ein.
4.
Wenn Sie eine CO verwenden, führen Sie folgende Schritte durch:
a.
Die Anschlussstecker am Switch befestigen. Weitere Informationen finden Sie in der
Schnellinstallationsanleitung, die mit der CO geliefert wurde.
ACI-Port
ACI-Port
ACI-Port
Lokaler Benutzer A
Lokaler
Lokaler Benutzer A
Kapitel 2: Installation
Lokaler Benutzer B
Rack Console Switch
Server 2-16
Server 2-16
Server 1
13
ARI-Ports
