Die Voraussetzung für dieses Verfahren ist, dass eine oder mehr KCOs zur Kaskadierung von zwei
oder mehr Servern verwendet wird. Ein Server ist bereits an einen ARI-Port am Rack Console
Switch über eine KCO angeschlossen.
1.
Stellen Sie sicher, dass alle Server, die Sie an den Switch anschließen möchten,
heruntergefahren sind.
2.
Schließen Sie eine KCO an jeden zu kaskadierenden Server an.
3.
Schließen Sie ein CAT 5-Kabelende an den zweiten RJ-45-Anschlussstecker einer KCO an,
die an einen Server angeschlossen ist, der entweder bereits an einen ARI-Port angeschlossen
oder kaskaskadiert ist.
4.
Schließen Sie das andere Ende des CAT 5-Kabels an den ersten RJ-45-Anschlussstecker einer
KCO an, die an einen weiteren Server angeschlossen ist.
5.
Wiederholen Sie die Schritte 3 und 4 für alle Server, die kaskadiert werden sollen.
6.
Wird das Ende der Kette erreicht, bringen Sie einen Abschlussstecker an den zweiten
RJ-45-Stecker des letzten KCO-Kabels in der Kette an.
7.
Schalten Sie die Server ein und danach den Rack Console Switch.

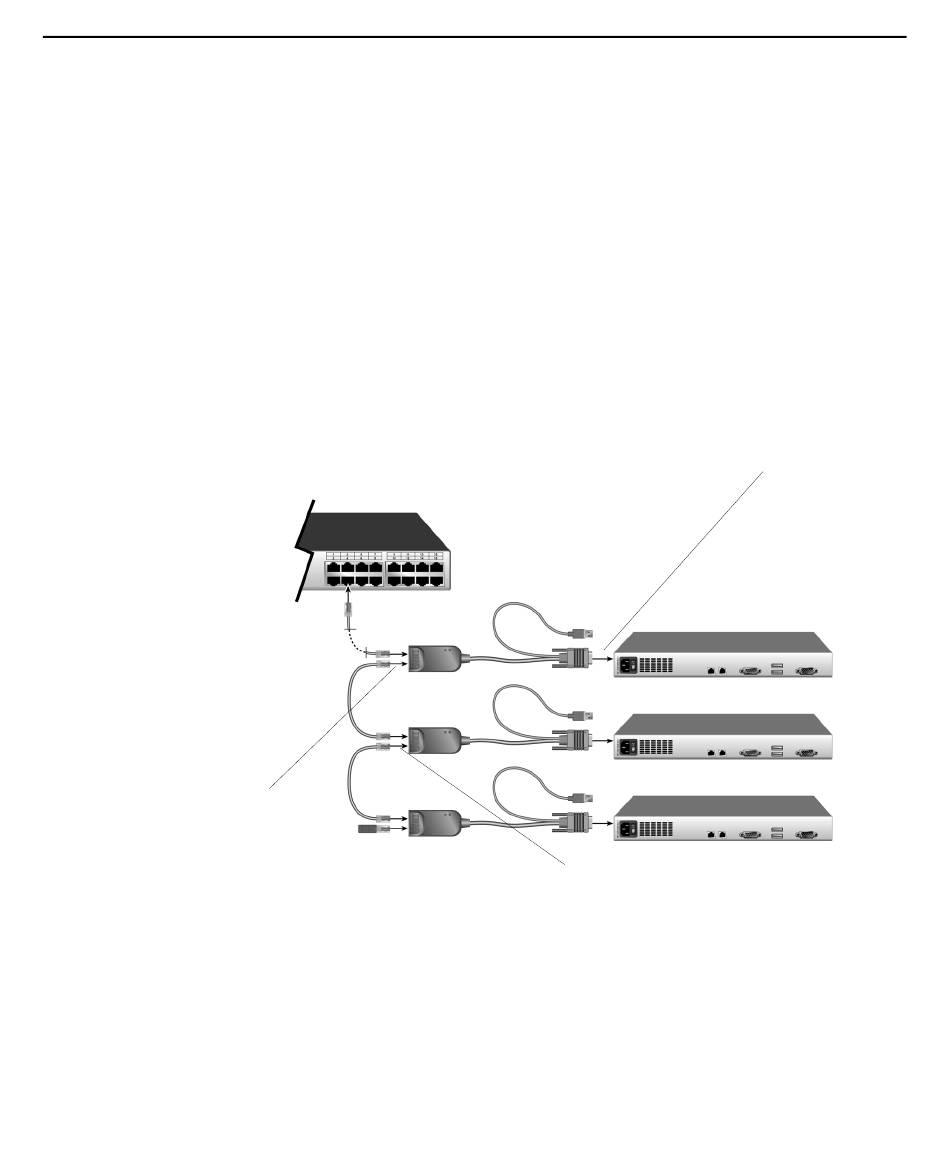

Kaskadierung der Server mit UCOs
Zweiter RJ-45-
Anschlussstecker
an einer UCO
Abbildung 2.5: Kaskadierung mithilfe von UCOs
Die Voraussetzung für dieses Verfahren ist, dass eine oder mehr UCOs zur Kaskadierung von zwei
oder mehr Servern verwendet wird. Ein Server ist bereits an einen ARI-Port am Rack Console
Switch über eine UCO angeschlossen.
1.
Stellen Sie sicher, dass alle Server, die Sie an den Switch anschließen möchten,
heruntergefahren sind.
2.
Eine UCO an den Bildschirm und die USB-Ports des zu kaskadierenden Servers anschließen.
3.
Schließen Sie ein CAT 5-Kabelende an den zweiten RJ-45-Anschlussstecker einer UCO an, die
an einen Server angeschlossen ist, der entweder bereits an einen ARI-Port angeschlossen oder
kaskadiert ist.
Verbindung von UCO zum Server
Erster RJ-45-Anschlussstecker an einer UCO
Kapitel 2: Installation
15
