IBM Rack Console Switch Installations- und Bedienungsanleitung

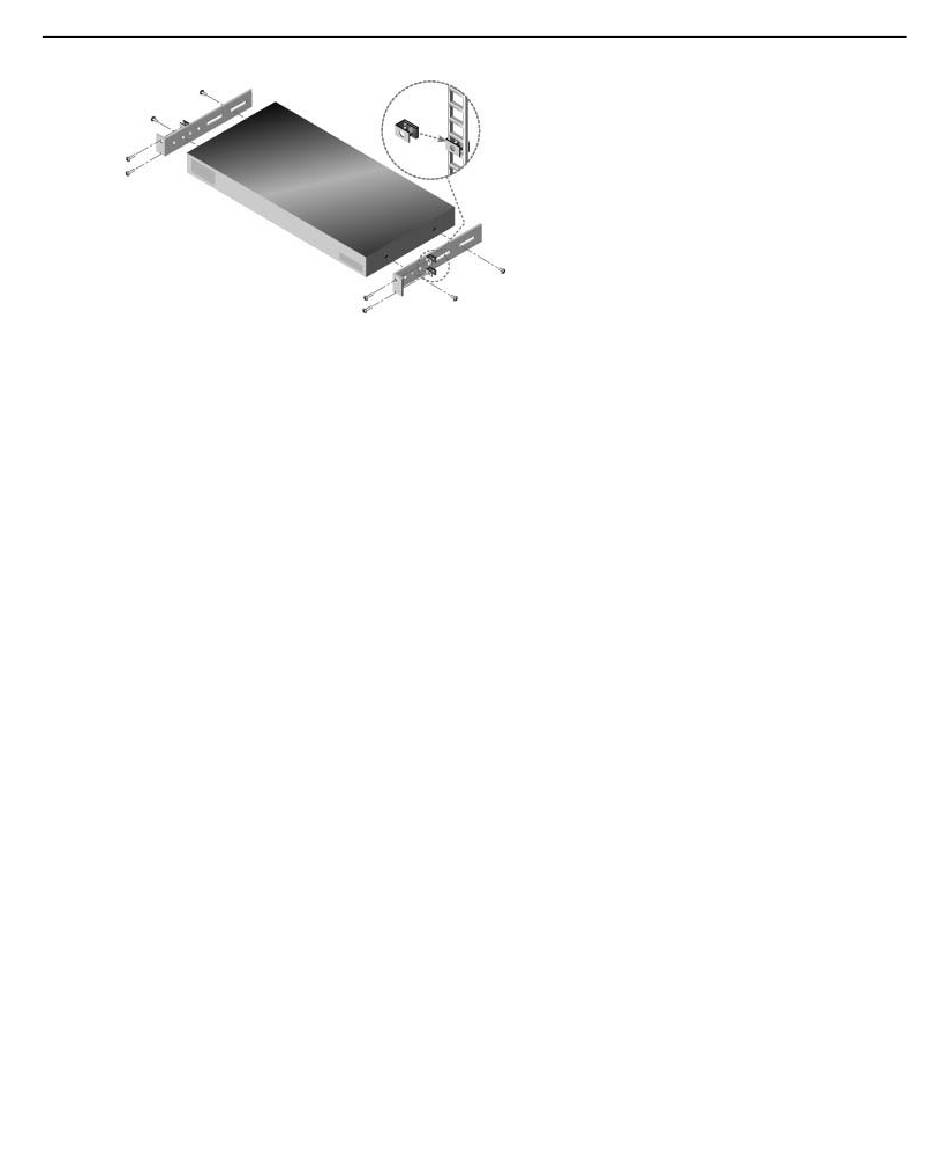

Abbildung 2.2: Horizontale Installation des Rack Console Switches
Konfiguration des Rack Console Switches
Schließen Sie das im Lieferumfang enthaltene Stromkabel hinten an den Rack Console Switch
und dann an eine geeignete Stromquelle an. Abbildung 2.3 zeigt eine mögliche Konfiguration für
den Rack Console Switch. (2 x 16 Modell abgebildet) Tastaturen und Mäuse können an USB-
oder PS/2-Ports angeschlossen werden, wie in der Abbildung gezeigt. Auch eine Kombination
aus USB- und PS/2-Ports ist möglich. Beispielsweise können Sie eine PS/2-Tastatur und eine
USB-Maus an dieselbe lokale Benutzerkonsole anschließen.
In der Abbildung wird Server 1 über eine CO angeschlossen. Server können aber auch über
Console Switch-Kabel angeschlossen werden. Im Abschnitt nach der Abbildung wird die
Konfiguration des Rack Console Switches ausführlich beschrieben.
