Proline 500 – digital Modbus RS485
5.6
Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1.
Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2.
Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3.
Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4.
Kabelverschraubungen fest anziehen.
5.

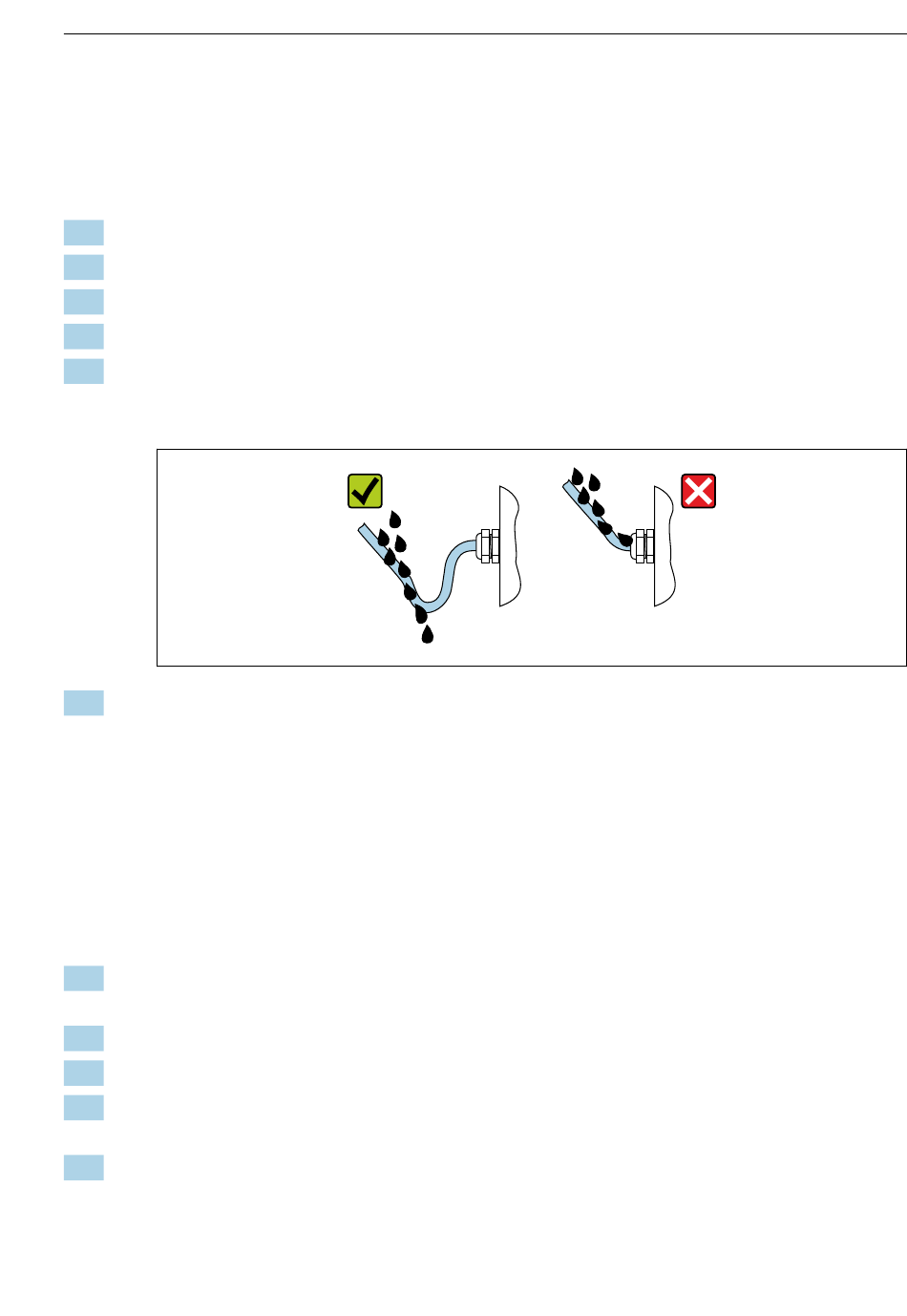

Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser-
sack").
6.
Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
5.6.1
Schutzart IP68, Type 6P enclosure, mit Option "Feldverguss"
Je nach Ausführung erfüllt der Messaufnehmer alle Anforderungen gemäß der Schutzart
IP68, Type 6P enclosure und kann als Getrenntsausführung eingesetzt werden .
Der Messumformer besitzt immer nur die Schutzart IP66/67, Type 4X enclosure und muss
dementsprechend behandelt werden .
Um die Schutzart IP68, Type 6P enclosure für die Optionen "Feldverguss" zu gewährleisten, fol-
gende Schritte nach dem elektrischen Anschluss durchführen:
1.
Kabelverschraubungen fest anziehen (Drehmoment: 2...3,5 Nm), bis kein Spalt zwi-
schen Deckelunterseite und Gehäuseauflage sichtbar ist.
2.
Überwurfmutter der Kabelverschraubungen fest anziehen.
3.
Feldgehäuse mit Vergussmasse ausgiessen.
4.
Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
5.
Sämtliche Gehäuseschrauben und Schraubdeckel (Drehmoment: 20...30 Nm) fest anzie-
hen.
Endress+Hauser
Elektrischer Anschluss
A0029278
29
