Proline 500 – digital Modbus RS485
5.3
Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh-
ren lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
5.3.1
Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potenzialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme erden.

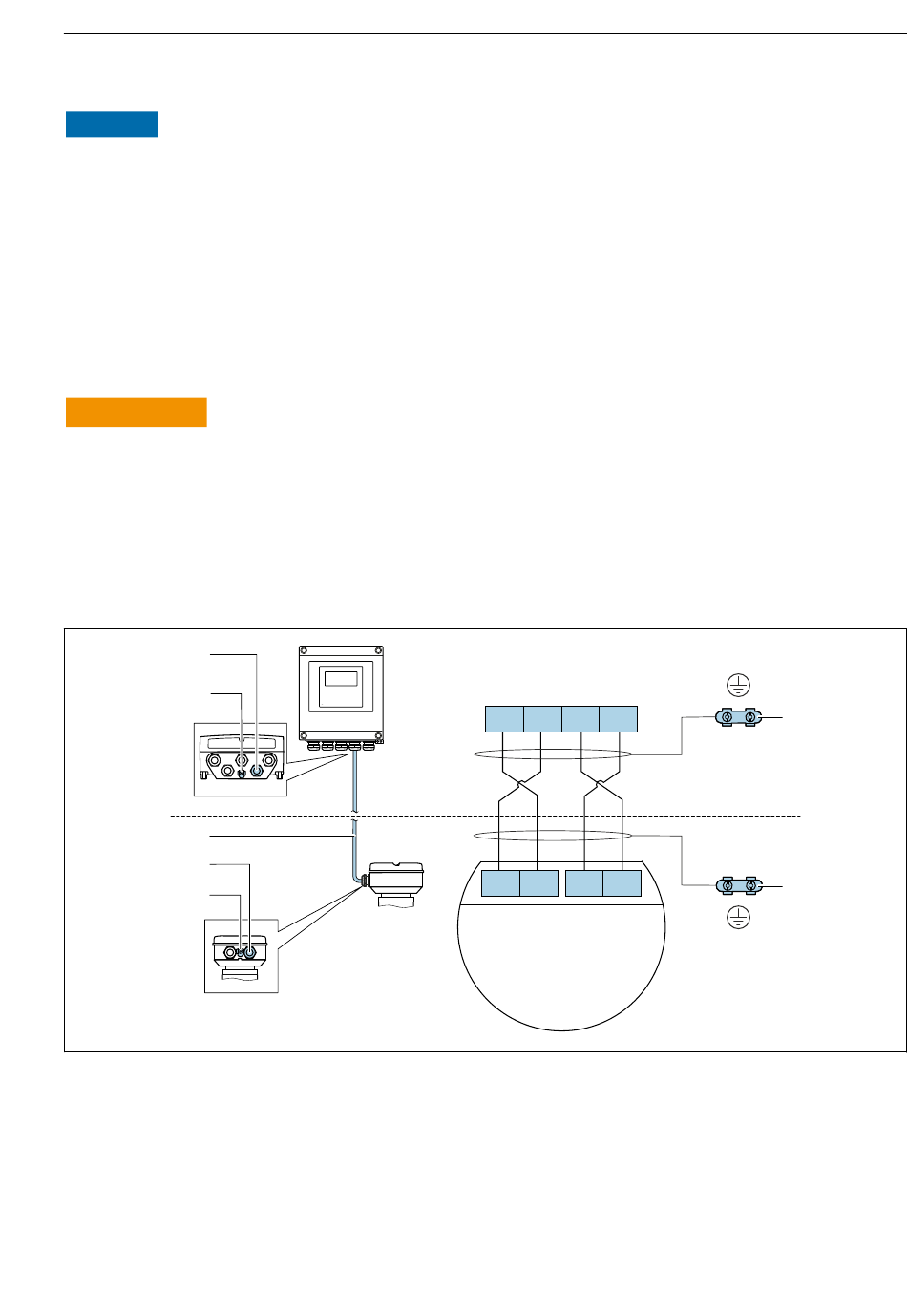

Klemmenbelegung Verbindungskabel
1
2
3
5
6
1
Kabeleinführung für Kabel am Messumformergehäuse
2
Schutzerde (PE)
3
Verbindungskabel ISEM-Kommunikation
4
Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker
sichergestellt
5
Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer
6
Schutzerde (PE)
Endress+Hauser
+
–
B
A
61 62 63 64
62 61 64 63
–
+
A
B
Elektrischer Anschluss
4
4
A0028198
21
