Montage
3.3
Einbau
3.3.1 Messeinrichtung
Eine komplette Messeinrichtung im Durchflussbetrieb besteht mindestens aus:
• Chlorsensor
• Messumformer Liquisys M CCM223/253
• Spezialmesskabel
• Durchflussarmatur
4
3
2
1

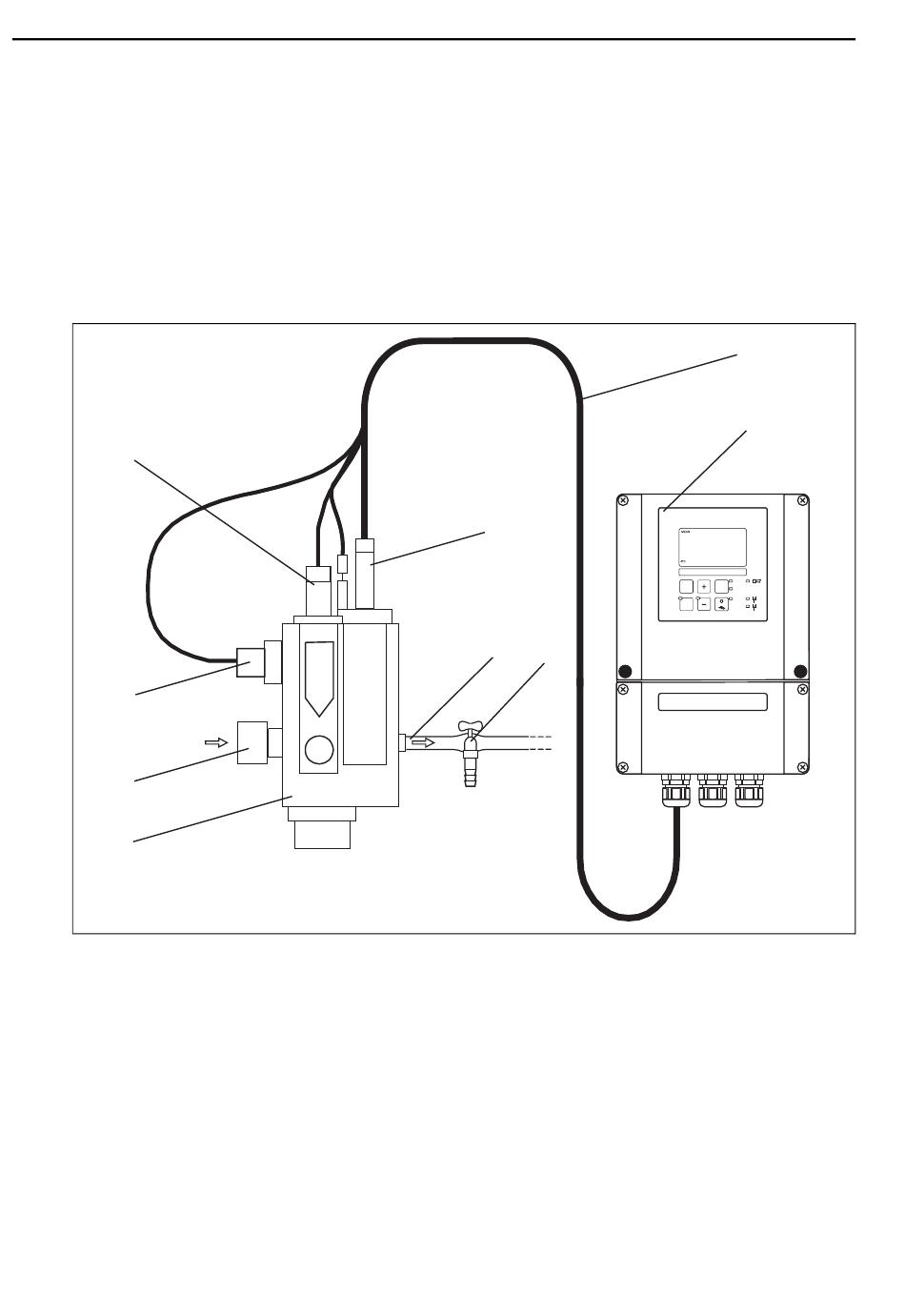

Abb. 2: Messeinrichtung im Durchflussbetrieb (Beispiel)
1
Durchflussarmatur CCA250
2
Mediumzulauf
3
Induktiver Näherungsschalter zur Durch-
flusskontrolle
4
Einbauplatz für pH-/Redox-Sensoren
5
Chlorsensor CCS120
Die Messeinrichtung kann komplett auf einer Tafel montiert bezogen werden (CCE-Station).
8
5
6
7
6
Mediumablauf
7
Probenahmehahn
8
Messkabel CPK9-NxA1B
9
Messumformer
CCS120
8
9
mg/l
0.42
25.0 ¡C
REL1
ALARM
REL2
CAL
REL
REL1
E
REL2
a0001691
