Armatur mit Luftblasenfalle montieren

6
5
4
3
2
1

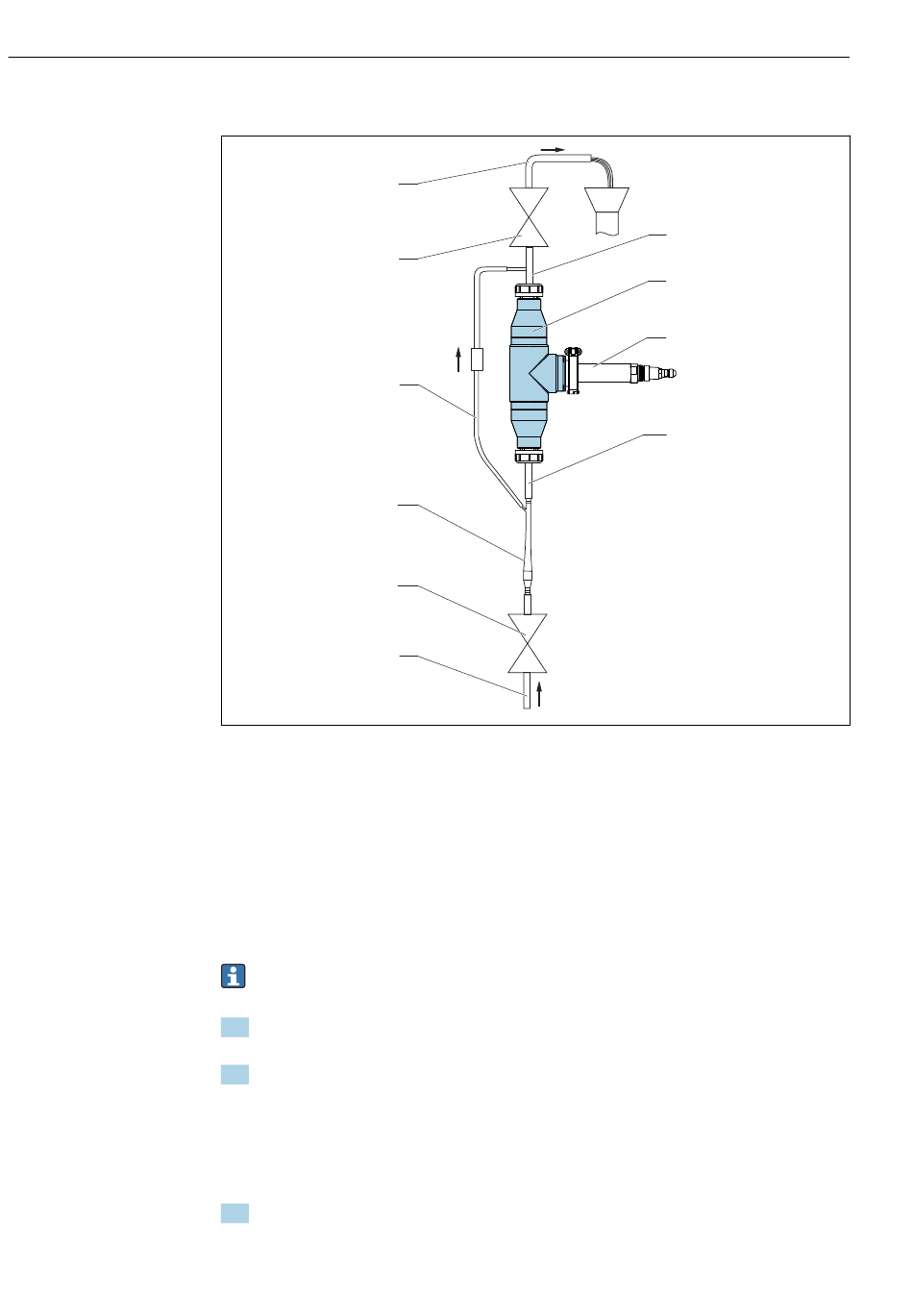

 6 Anschlussbeispiel mit Luftblasenfalle
1 Zulauf von unten
2 Absperrventil
3 Luftblasenfalle
4 Entlüftung der Luftblasenfalle (im Lieferumfang enthalten)
5 Absperrventil (Drossel zur Druckerhöhung)
6 Ablauf
7 Übergang auf D 12 mit Anschluss für Entlüftungsleitung (im Lieferumfang enthalten)
8 Durchflussarmatur CUA252
9 Trübungssensor CUS52D
10 Übergang auf D 12
Das bei der Luftblasenfalle anfallende Verlustwasser ist nicht zum Rückspeisen in den
Prozess geeignet.
1. Für die Verschlauchung PVC-Schläuche mit einem Innendurchmesser von
12 mm (0,5 in) verwenden.
2. Die Verschlauchungen mit Schneckengewindeschellen (nicht im Lieferumfang ent-
halten) sichern.
Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch. Das System ist sym-
metrisch.
Durchflussarmatur montieren
1. Durchflussarmatur senkrecht installieren. Der Zulauf muss unten angeschlossen wer-
den (Hauptstrom steigend).
