Montage
12
3.3.3

Einbau mit Luftblasenfalle

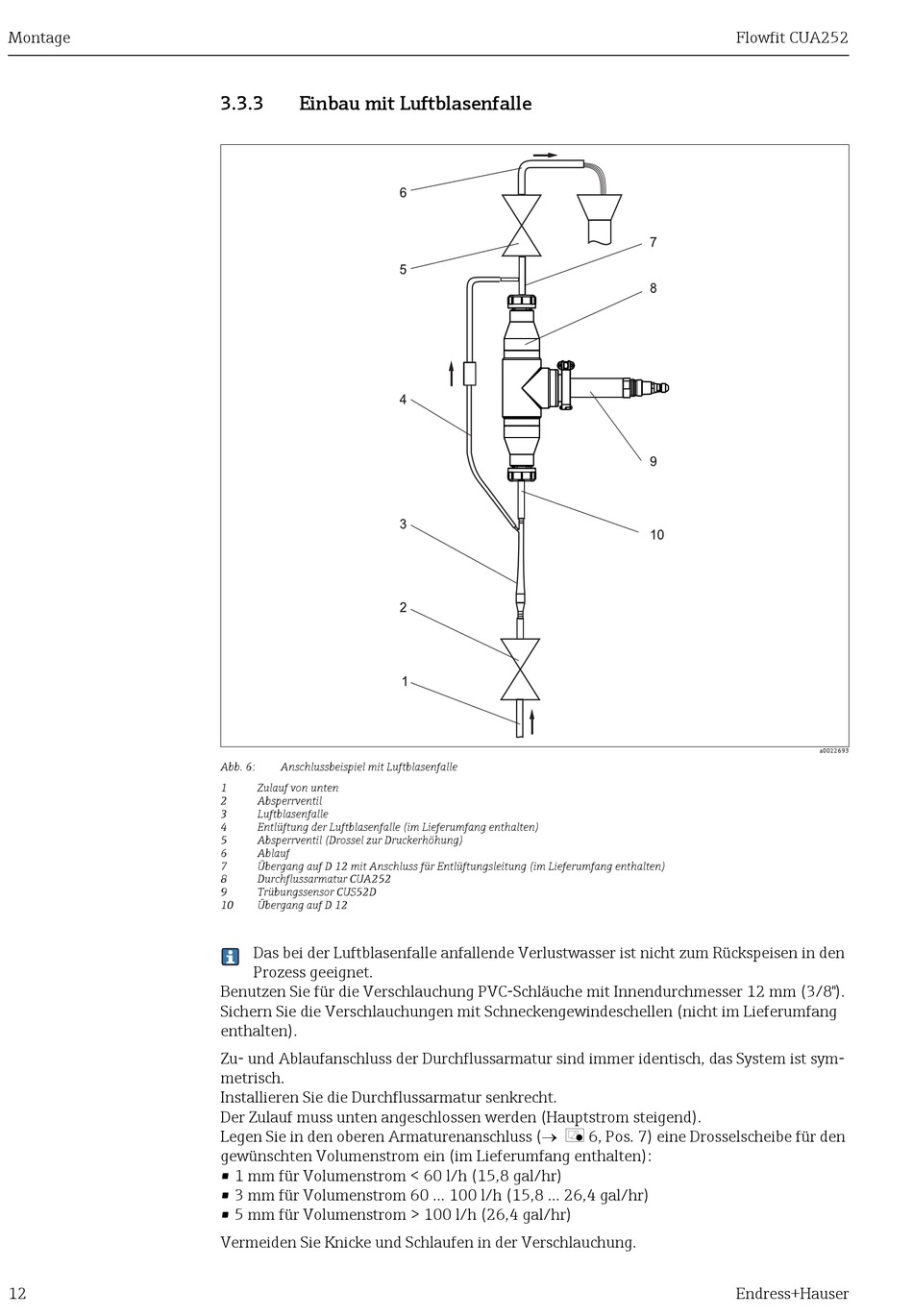

Abb. 6: Anschlussbeispiel mit Luftblasenfalle
1 Zulauf von unten
2 Absperrventil
3 Luftblasenfalle
4 Entlüftung der Luftblasenfalle (im Lieferumfang enthalten)
5 Absperrventil (Drossel zur Druckerhöhung)
6 Ablauf
7 Übergang auf D 12 mit Anschluss für Entlüftungsleitung (im Lieferumfang enthalten)
8 Durchflussarmatur CUA252
9 Trübungssensor CUS52D
10 Übergang auf D 12
Das bei der Luftblasenfalle anfallende Verlustwasser ist nicht zum Rückspeisen in den
Prozess geeignet.
Benutzen Sie für die Verschlauchung PVC-Schläuche mit Innendurchmesser 12 mm (3/8").
Sichern Sie die Verschlauchungen mit Schneckengewindeschellen (nicht im Lieferumfang
enthalten).
Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch, das System ist sym-
metrisch.
Installieren Sie die Durchflussarmatur senkrecht.
Der Zulauf muss unten angeschlossen werden (Hauptstrom steigend).
Legen Sie in den oberen Armaturenanschluss ( å 6, Pos. 7) eine Drosselscheibe für den
gewünschten Volumenstrom ein (im Lieferumfang enthalten):
• 1 mm für Volumenstrom < 60 l/h (15,8 gal/hr)
• 3 mm für Volumenstrom 60 ... 100 l/h (15,8 ... 26,4 gal/hr)
• 5 mm für Volumenstrom > 100 l/h (26,4 gal/hr)
Vermeiden Sie Knicke und Schlaufen in der Verschlauchung.
Flowfit CUA252
a0022693
