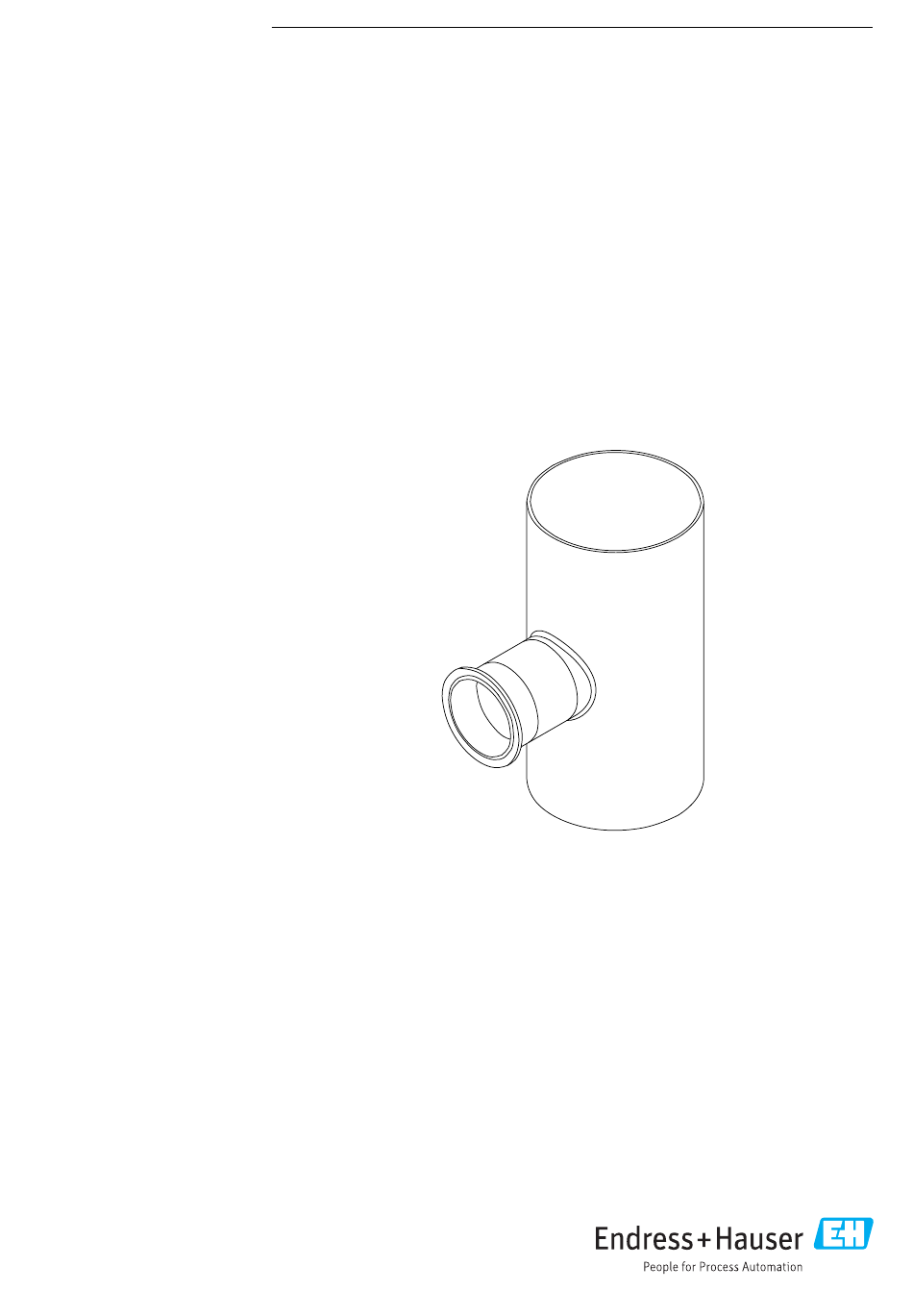

- Seite 1 Products Solutions Services BA01299C/07/DE/02.19 71431369 2019-03-01 Betriebsanleitung Flowfit CUA262 Durchflussarmatur für Trübungssensor CUS52D...
-
Seite 3: Inhaltsverzeichnis
Flowfit CUA262 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Warnhinweise ......4 Verwendete Symbole . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Flowfit CUA262 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
Flowfit CUA262 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise Flowfit CUA262 Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: 1. Alle Anschlüsse auf ihre Richtigkeit prüfen. 2. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. 3. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetrieb- nahme schützen. -
Seite 7: Produktbeschreibung
Flowfit CUA262 Produktbeschreibung Produktbeschreibung Produktaufbau A0038829 1 Durchflussarmatur CUA262 Clampanschluss Durchflussarmatur CUA262 Endress+Hauser... -
Seite 8: Warenannahme Und Produktidenti
Warenannahme und Produktidentifizierung Flowfit CUA262 Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. -
Seite 9: Herstelleradresse
Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Der Lieferumfang besteht aus: • 1 Durchflussarmatur Flowfit CUA262 in bestellter Ausführung • 1 Clampdichtung und Verschlussklammer • 1 Betriebsanleitung Zertifikate und Zulassungen DRGL- 2014/68/EU / PED- 2014/68/EU Die Armatur wurde gemäß Artikel 4, Absatz 3, Druckgeräterichtlinie 2014/68/EU nach guter Ingenieurspraxis gefertigt und ist damit nicht CE-kennzeichnungspflichtig. -
Seite 10: Montage
Montage Flowfit CUA262 Montage Montagebedingungen 5.1.1 Einbauhinweise A0035925 2 Einbau in die Prozessleitung Strömungsrichtung Durchflussarmatur CUA262 Trübungssensor CUS52D Messkabel Messumformer Liquilinie CM442 Endress+Hauser... - Seite 11 Flowfit CUA262 Montage p1 > p2 A0035935 3 Anschlussbeispiel mit Bypass und Blende in der Hauptleitung (Zulauf von unten) Blende Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher sein als der Druck p2.
-
Seite 12: Durchflussarmatur Montieren
• Rohre aus nichtrostendem Stahl mit Durchmesser > DN 300 weisen nahezu keinen Wandeinfluss auf. Durchflussarmatur montieren 5.2.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Durchflussarmatur Flowfit CUA262 • Sensor Turbimax CUS52D • Messumformer, z. B. Liquiline CM442 • Messkabel Endress+Hauser... - Seite 13 Flowfit CUA262 Montage A0035927 5 Messeinrichtung Prozessleitung Messkabel Messumformer Liquiline CM442 Rücklauf mit Absperrventil Trübungssensor CUS52D Durchflussarmatur CUA262 Zulauf mit Absperrventil Endress+Hauser...
-
Seite 14: Sensor Montieren
Montage Flowfit CUA262 Sensor montieren A0035928 6 Sensoreinbau Durchflussarmatur CUA262 Clampdichtung A0035929 Clamp-Verschlussklammer 7 Sensorausrichtung Trübungssensor CUS52D Optische Fenster Strömungsrichtung Einbaumarkierung Ausschließlich Trübungssensoren mit 2"-Clamp in die Armatur einsetzen. 1. Den Sensor so montieren, dass die optischen Fenster des Sensors entgegen der Strö- mungsrichtung (Pos. -
Seite 15: Inbetriebnahme
Flowfit CUA262 Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern, dass: • Alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss). • Der Sensor richtig eingebaut und angeschlossen ist. WARNUNG Fehlerhafter Anschluss des Mediums an der Armatur Medium kann austreten! ‣... -
Seite 16: Wartung
Wartung Flowfit CUA262 Wartung ‣ In regelmäßigen Abständen Wartungstätigkeiten durchführen. Wir empfehlen, die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebskalender festzulegen. Der Wartungszyklus hängt im wesentlichen ab von: • Der Anlage • Den Montagebedingungen • Dem Medium, in dem gemessen wird VORSICHT Ausströmendes Medium... -
Seite 17: Reinigungsmittel
Flowfit CUA262 Wartung Reinigungsmittel WARNUNG Halogenhaltige organische Lösemittel Verdacht auf krebserzeugende Wirkung! Umweltgefährlich mit langfristiger Wirkung! ‣ Keine halogenhaltigen organischen Lösemittel verwenden. WARNUNG Thioharnstoff Gesundheitsschädlich beim Verschlucken! Verdacht auf krebserzeugende Wirkung! Kann das Kind im Mutterleib möglicherweise schädigen! Umweltgefährlich mit langfristiger Wirkung! ‣... -
Seite 18: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 19: Zubehör
Flowfit CUA262 Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. Beschreibung Bestellnummer Blinddeckel für Clampanschluss; 1 Stück 71242180 Ultraschallreinigung CYR52 •... -
Seite 20: Technische Daten
Technische Daten Flowfit CUA262 Technische Daten 10.1 Umgebung Umgebungstemperaturbe- 0 … 60 °C (32 … 140 °F) reich Lagerungstemperatur 0 … 60 °C (32 … 140 °F), in der Originalverpackung 10.2 Prozess Prozesstemperaturbereich 0 … 90 °C (32 … 194 °F) Prozessdruckbereich 0 …... -
Seite 21: Konstruktiver Aufbau
Flowfit CUA262 Technische Daten 10.3 Konstruktiver Aufbau Abmessungen Ø 64 (2.52) DN 50 200 (7.87) Ø 104 (4.09) A0035924 10 Abmessungen. Maßeinheit: mm (in) Clamp nach DIN 32676 Gewicht 1,11 kg (2,45 lb) Werkstoffe Armaturengehäuse: Rostfreier Stahl 1.4404 (AISI 316 L) -
Seite 22: Stichwortverzeichnis
