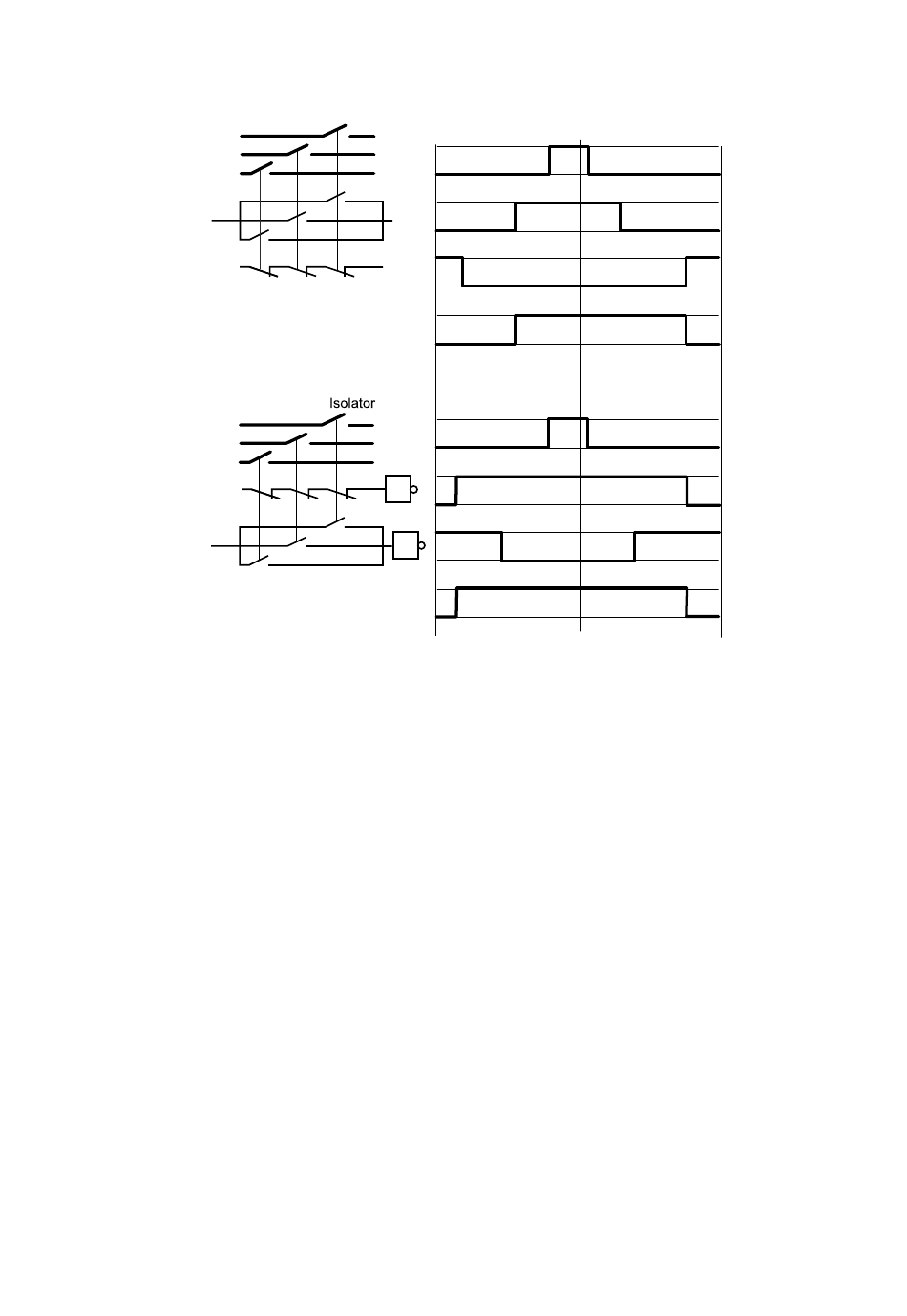

ABB principle:
closed
open
Current measurement
not OPEN= CLOSED:
closed
open
Current measurement
(When both isolator position
inputs are inverted)
IEC18000342 V1 EN-US
Abb. 1:
Das Invertieren der Verknüpfung bedeutet, dass beim Starten einer Feldeinheit lokale Ereignisse
erzeugt werden. Diese Ereignisse weisen auf eine Änderung am Status der Eingänge hin, die in
Wirklichkeit nicht erfolgt ist. Der ordnungsgemäße Betrieb wird jedoch nicht beeinträchtigt.
3.2.6.2

Kontrolle der Hilfskontakte der Trenner und Leistungsschalter

Prüfen Sie die zeitliche Abfolge der Trennerhilfskontakte, indem Sie den Aufbau des Trenners
überprüfen oder ihn mithilfe des entsprechenden Datenblatts bewerten.
Überprüfen Sie die Funktion der Kontakte OFFEN und GESCHLOSSEN:
1. Gemäß dem Stromlaufplan und
2. durch das physische Öffnen und Schließen des Trenners. Dies kann auf eine der folgenden
Arten durchgeführt werden:
•
•
•
3.2.6.3

Kontrolle des manuellen SCHLIESS-Befehls

Der SCHLIESS-Befehl des Leistungsschalters kann mithilfe der lokalen HMI am effizientesten
überprüft werden, da das Signal nur kurz erzeugt und die lokale HMI am schnellsten aktualisiert wird.
Der entsprechende Menüpunkt lautet Messungen/Eingänge.
10
Isolator
Schaltsequenz der Hilfskontakte
Menüpunkt Ansicht/Schaltobjekte
Menüpunkt Ansicht/Status binärer Ein-/Ausgänge
Menüpunkt Ansicht/Anlageschema
