DER FLÜGEL
ACHTUNG! Den Ventilator ohne montierte Flügel nicht in Betrieb
setzen . Der Motor ist mit einem Sicherheitsmodus ausgestattet, der
den normalen Betrieb des Motors verhindert.
Entfernen Sie mit einem Schraubenzieher die Gummiunterscheiben zwischen dem
Gehäuse und dem Motor.

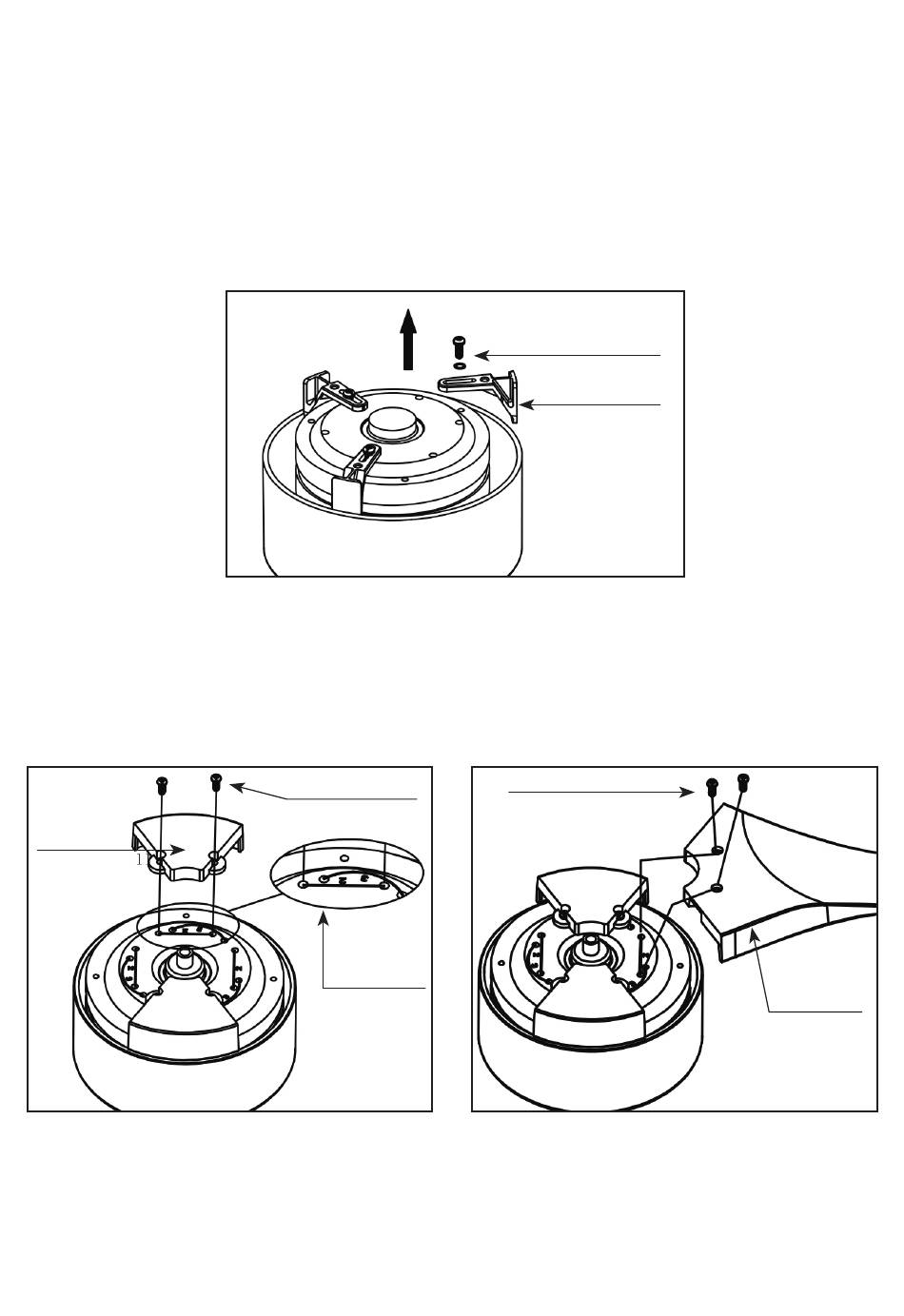

Montage von 2 Flügel:
Bevor Sie die Flügel montieren, markieren Sie bitte die Flügel- und Befestigungslöcher
auf der Motorplatte.
Beginnen Sie mit der Montage beider Adapter und fixieren Sie diese mit den
Schrauben. Ziehen Sie die Schrauben an diesem Punkt nicht fest.
Fester
block
Ziehen Sie die Schrauben an diesem Punkt nicht fest. Legen Sie die Flügel auf die
verbleibenden zwei Lücken.
Schrauben Sie diese mit den 2 Schrauben fest. Stellen Sie die Montage ein, so dass
zwischen den Flügeln und den Adaptoren ein Mindestabstand besteht, und ziehen
Sie die Schrauben fest.
Motorgehäuse
Schrauben
Installation
Mark "2"
83
Schrauben
Gummiunterscheiben
Schrauben
Flügel
