KLASS Fan MODULO Anleitung Seite 15

VERSION AVEC LUMIÈRE

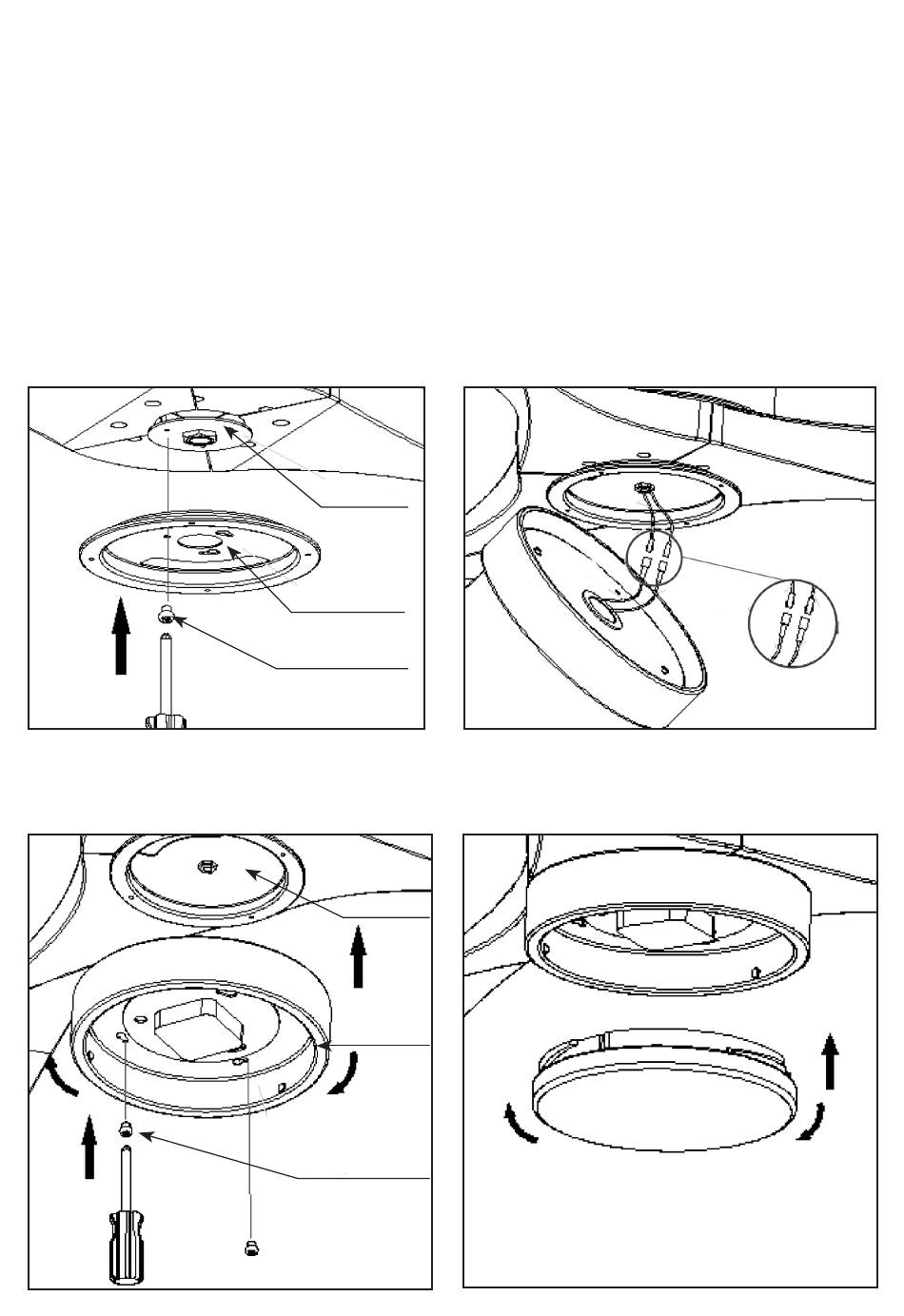

Attention! Mettez la ligne électrique de votre ventilateur hors tension par le
biais de votre disjoncteur.
Retirez une des trois visses du support du rotor, et dévissez les deux autres.
Venez appliquer le disque de fixation sur les vis dévissées. Et tournez-le pour le
bloquer.
Amener la troisième vis. Serrez les trois vis.
Sortez les fils en attente logés à l'intérieur du rotor.
Connectez les câbles du ventilateur avec les câbles du kit lumineux.
Bleu avec bleu, noir avec noir.
Plaque
fixation
Support
Luminaire
BLEU
NOIR
Vis
Fixer au disque avec les trois vis le kit lumineux.
Attention à ne pas pincer les câbles se faisant.
Installez il diffuseur acrylique, vissez le dans le kit lumineux.
Kit Lumineux
Support
Luminaire
Kit
Lumineux
Diffuseur
Acrylique
Vis
13
