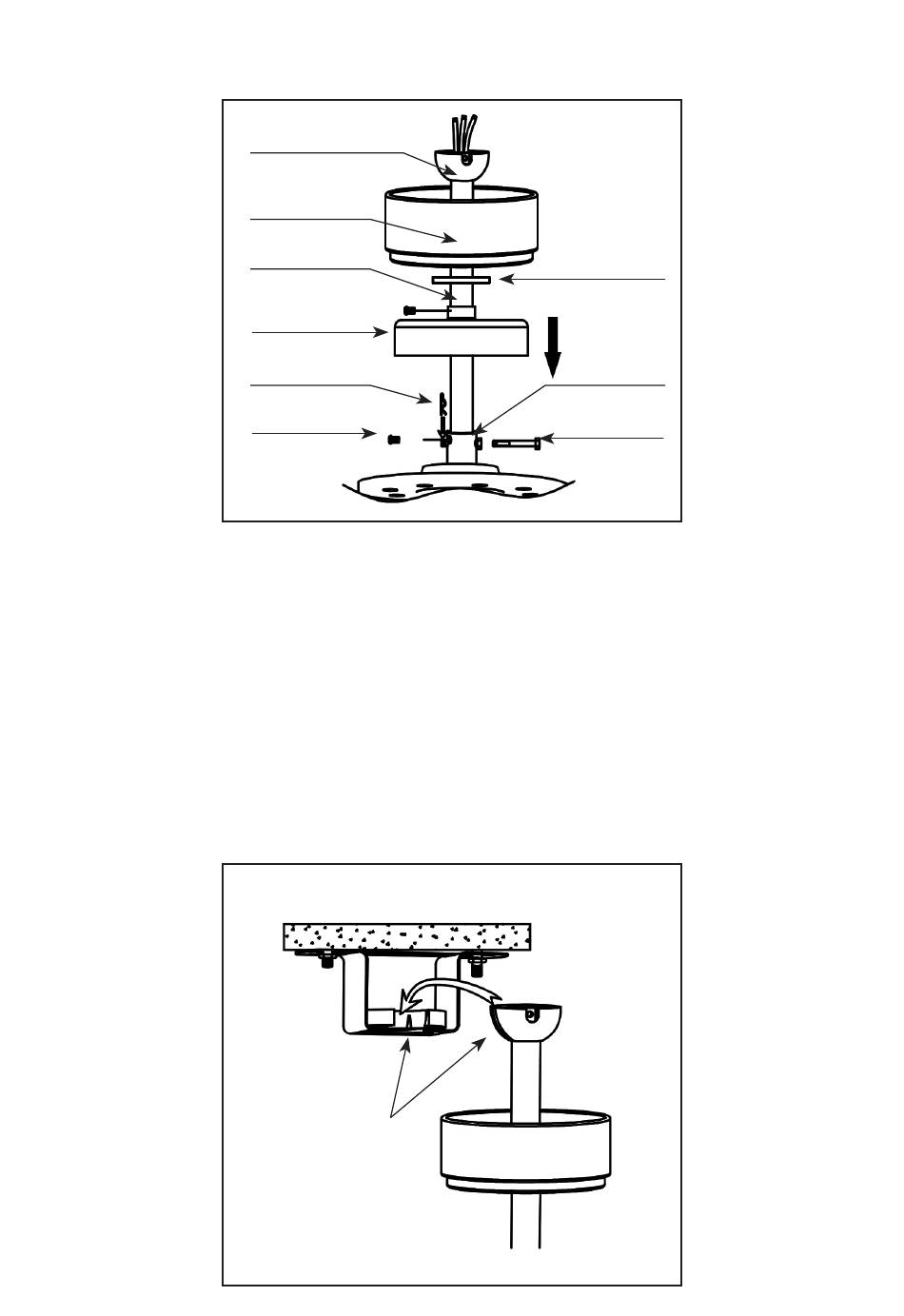

Fissare l'asta al motore attraverso l'accoppiatore sulla parte superiore del motore
come mostrato nel diagramma di seguito.
Fate passare il bullone passante attraverso l'accoppiatore e l'asta facendo
attenzione ai cavi.
Passare la R-clip, poi avvitare i tre bulloni intorno all'accoppiatore, l'asta non deve
muoversi, deve essere tenuta saldamente.
Far scorrere il coperchio decorativo verso il basso e avvitarlo saldamente.
Infine, mettete il vostro ventilatore sulla piastra di montaggio, il giunto sferico che
va nella piastra, assicuratevi che il perno sulla piastra si inserisca correttamente
nella scanalatura del giunto sferico.
Giunto sferico
Calotta
Asta prolunga
Coperchio
decorativo
R-clip
Vite
Scanalatura
Coperchio
calotta
Accoppiatore
63
Perno
