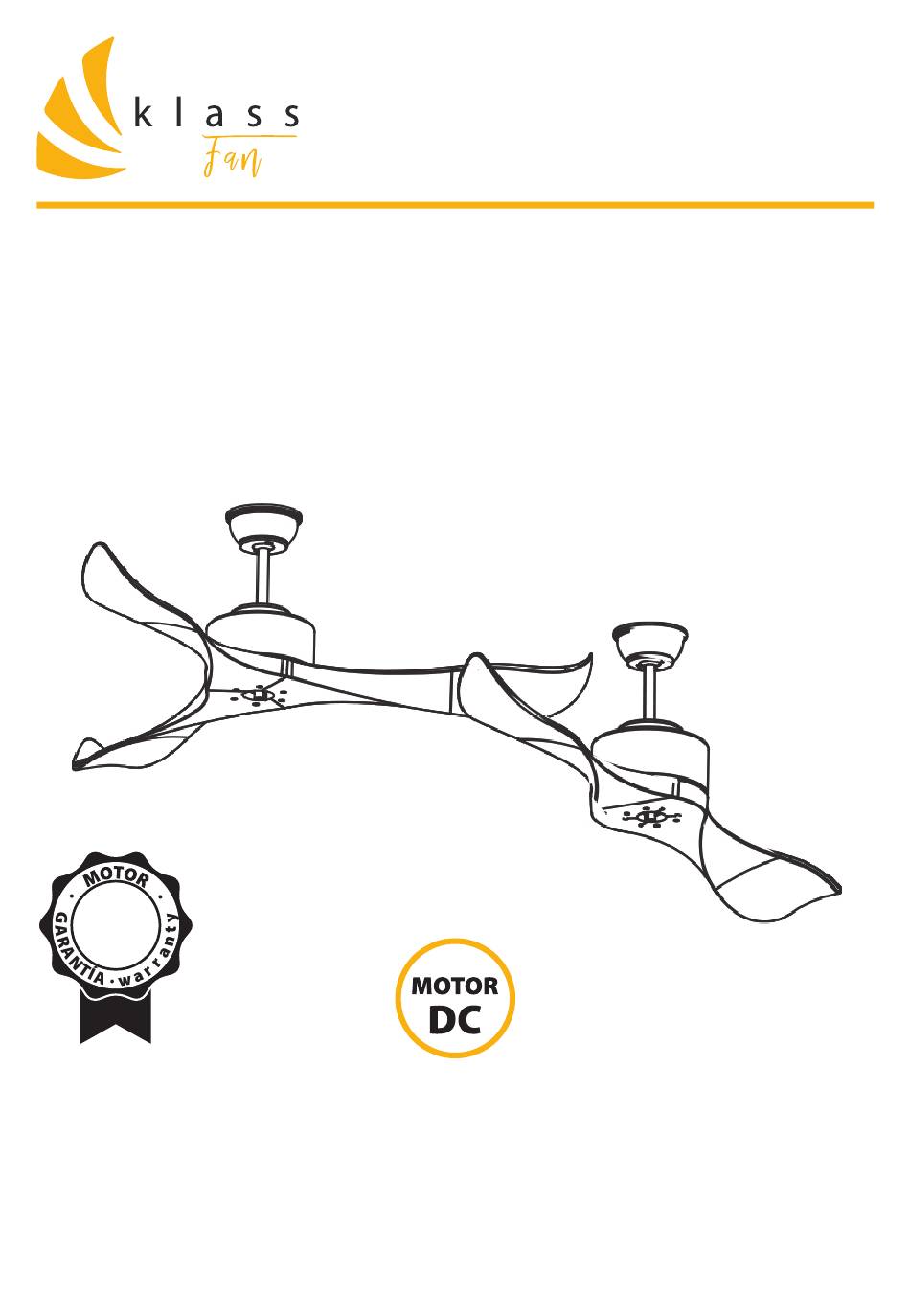

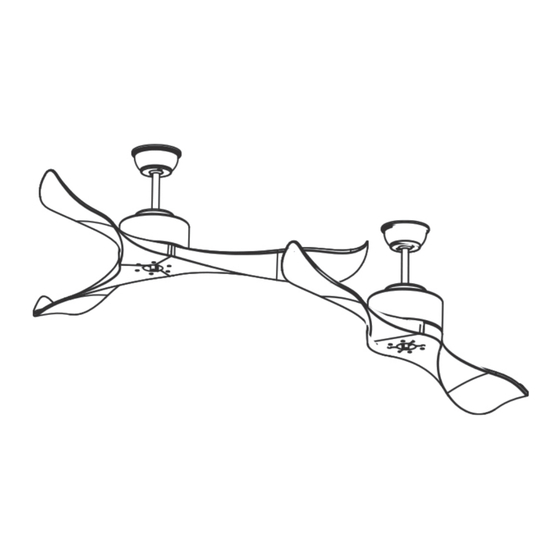

- Seite 1 MODULO CEILING FAN VENTILADOR DE TECHO VENTILATEUR DE PLAFOND DECKENVENTILATOR AÑOS YEARS USERS MANUAL (EN) MANUAL DE INSTRUCCIONES (ES) MANUAL D’UTILISATION (FR) ANLEITUNG (DE) V.1_11/2020...
-
Seite 2: Sicherheitshinweise
MODULO Lesen sie diese wichtigen anweisungen sorgfältig durch und bewahren sie sie gut auf. NUR FÜR DEN HAUSGEBRAUCH WARNUNG! / VORSICHT! Der Sicherheitshinweis WARNUNG! / VORSICHT! weist auf eine Gefahr hin. Es weist auf Verfahren oder Arbeitsvorgänge hin, die bei Nichtbeachtung möglicherweise zu Unfällen mit Verletzungen oder Sachschäden oder Tod führen kann. - Seite 3 · Installieren Sie das Gerät nicht in der Nähe von Chemikalien und brennbaren Bereichen wie Gasherd, Orten, nasser und hoher Luftfeuchtigkeit, hohen Vibrationen oder Stößen und ständiger direkter Windbelastung. · Dieses Anleitung ist nicht für anweisen den un-qualifizierte Benutzer um den Deckenventilator zu installieren. ·...
-
Seite 4: Deckenventilator Auspacken
oder den Schalter am Sicherungskasten ausschalten, bevor Sie den Ventilator und/oder die optionale Beleuchtung montieren. ·Führen Sie keine Gegenstände zwischen den Flügeln und dem Motorgehäuse ein. · Verwenden Sie niemals Zubehör, das nicht vom Hersteller empfohlen oder geliefert wird. · Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt ist, nach einem fehlerhaften Betrieb oder einer Beschädigung des Geräts. - Seite 5 VARIATIONEN Modulo ist ein Deckenventilator, der aus 3 Modultypen und einer «Option» besteht. Diese Kombinationen ermöglichen unzählige Möglichkeiten, die das Aussehen Ihres Ventilators erheblich verändern. Ref: DC1 Ref: P1BK Ref: L1CH Ref: L1BK Ref: L1WO Ø: 106cm Ref: L1CH Ref: P1BK...
- Seite 6 SCHEMA 2. Empfänger für die 1. Montageplatte Fernbedienung 3. Baldachin 4. Deckenstange 5. Dekorative Abdeckung 6- R pin 7. Querstift 8. Motorgehäuse 10. Flügel 9. Fester Block (zwei Flügel) 11. Beleuchtungskörper 12. Decken -stange 13. Dekorative Abdeckung (ohne Licht) 14. Schrauben Auswuchtungs-Kit Flüglen-montagesatz Schrauben und Scheiben...
-
Seite 7: Installation
INSTALLATION WARNUNG · Stellen Sie sicher, dass das Netzteil von der Stromversorgung abgetrennt ist. · Um einen guten elektrischen Schutz für Ihren Ventilator zu gewährleisten, ist es unerlässlich, einen Wandschalter zu installieren. · Stellen Sie sicher, dass der Schutzschalter den an den Ventilator angeschlossenen Stromkreis unterbricht, um Schäden und Gefahren im Falle von Stromstößen zu vermeiden. - Seite 8 MONTAGEPLATTE Wählen Sie den richtigen Ort für Ihren Ventilator und treffen Sie alle notwendigen Sicherheitsvorkehrungen, bevor Sie mit der Installation beginnen. Sobald alle Vorsichtsmaßnahmen getroffen sind, zeichnen Sie Ihre Bohrlöcher mit einem Bleistift durch die Platte, indem Sie sie an der Decke platzieren. Bohren Sie die Löcher mit einem Bohrer.
- Seite 9 Schrauben Stift Halbkugel Deckenstange Wählen Sie die Länge der benötigten Stange und montieren Sie sie am Motor. KOPPLUNG Nehmen Sie das Baldachin und die dekorative Motorabdeckung, schieben Sie es durch die von Ihnen gewählte Stange. Nehmen Sie die Kabel, die aus dem Motor kommen, und schieben Sie sie in die untere Stange, damit sie auf der anderen Seite herauskommen.
- Seite 10 Befestigen Sie die Stange unten am Motor über die Kupplung, die sich über dem Motor befindet, gemäß der folgenden Abbildung. Halbkugel, Baldachin Deckenstange dekorative Abdeckung R pin Kopplung Schrauben Querstift Führen Sie die Durchgangsschraube durch die Kupplung und die Stange, vorsichtig für die Kabel! Führen Sie den Stift, dann schrauben Sie die drei Schrauben um den Kopplung, die Deckenstange sollte sich nicht bewegen, sie muss festhalten.
-
Seite 11: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Nehmen Sie den Empfänger von der Fernbedienung und schieben Sie ihn unter die Halbkugel des Ventilators. Achten Sie darauf, die Seitenkabel des Empfängers nicht zu beschädigen. Verbinden Sie das eklektische Netzwerk mit dem Terminal oder Domino, das sich an der Montageplatte befindet. Seien Sie vorsichtig, kehren Sie die Phasen- und Neutralleiterkabel nicht um. - Seite 12 DER FLÜGEL ACHTUNG! Den Ventilator ohne montierte Flügel nicht in Betrieb setzen . Der Motor ist mit einem Sicherheitsmodus ausgestattet, der den normalen Betrieb des Motors verhindert. Entfernen Sie mit einem Schraubenzieher die Gummiunterscheiben zwischen dem Gehäuse und dem Motor. Schrauben Gummiunterscheiben Motorgehäuse...
- Seite 13 Montage von 3 Flügel: Suchen Sie die Markierungen, um 3 Flügel auf dem Motor zu installieren. Platzieren Sie die drei Flügel, ohne sie an diesem Punkt bis zum Ende festzuziehen. Schrauben Flüg Installation Mark “3” Wenn die drei Flügel installiert sind, stellen Sie sie so ein, dass der Abstand zwischen den Flügeln minimal ist.
-
Seite 14: Variante Mit Lichtsatz
VARIANTE MIT LICHTSATZ Vorsicht! Seien Sie vorsichtig, schalten Sie die Stromleitung Ihres Ventilators durch Ihren Leistungsschalter aus. Entfernen Sie eine der drei Schrauben aus dem Rotorhalter und schrauben Sie die anderen beiden Schrauben ab. Befestigen Sie die Befestigungsplatte an den herausgeschraubten Schrauben und drehen Sie sie, um sie zu blockieren. -
Seite 15: Variante Ohne Lichtsatz
VARIANTE OHNE LICHTSATZ An der Unterseite des Motorrotors befindet sich eine runde Befestigungsplatte. Lösen Sie die 3 Schrauben von dieser Platte und dann, die Aluminiumplatte abstützend, setzen Sie die dekorative Abdeckung auf. Befestigen Sie es mit den drei Schrauben wie gezeigt Schrauben Support Schrauben... - Seite 16 BETRIEBSANWEISUNGEN WARNUNG! Wenn Sie den Ventilator für mehr als 3 Tage nicht benutzen, lassen Sie den Schalter unbedingt in der Aus-Position. FERNBEDIENUNG Die Fernbedienung Ihres Ventilator verwendet Funktechnologie. Es ist daher wichtig, dass die Antenne des Empfängers nicht durch ein anderes Signal gestört wird, versuchen Sie, ihn maximal zu isolieren, und achten Sie besonders darauf, das Antennenkabel nicht zu biegen.
- Seite 17 ARBEITSWEISE Ihr Ventilator ist mit einer Speicherfunktion ausgestattet. Dies ermöglicht eine bequemere Bedienung mit dem Schalter. Wenn Sie Ihren Ventilator mit dem Schalter ausschalten, speichert dieser den zuletzt programmierten Modus. Die Speicherfunktion speichert folgende Modi: Licht, Drehrichtung, Drehgeschwindigkeit. Beispiel: Das Licht des Ventilators ist eingeschaltet und die Lüftung ist auf Stufe 2. Sie verlassen das Zimmer und Sie schalten den Ventilator über den Schalter aus.
- Seite 18 Sommer/Winter Wechseln Sie nicht zu einer dieser Funktionen, solange der Ventilator sich noch dreht, dies kann zu schweren Schäden führen. Mit der Sommer- / Winterfunktion können Sie die Drehrichtung Ihres Ventilators ändern. Warten Sie dazu, bis Ihr Ventilator vollständig stoppt, drücken Sie dann die Richtungstaste und wählen Sie eine Geschwindigkeit aus.
- Seite 19 2 Abstand zwischen den Flügel Wählen Sie eine Markierung an der Spitze des Flügels und verwenden Sie dieselbe Markierung an jedem Flügel. Messen Sie mit einem Messgerät den Abstand zwischen den einzelnen Flügeln, er muss der gleiche sein. Wenn dies nicht der Fall ist, schrauben Sie die Schrauben, mit denen die Flügel befestigt sind, leicht ab, legen Sie die Flügel auf die richtige Achse und ziehen Sie sie fest.
-
Seite 20: Wartung
Gewicht der Flügel Sobald Sie die obergenannten Messungen durchgeführt haben, schalten Sie Ihren Ventilator ein und prüfen Sie, ob er vibriert. Wenn dies nicht der Fall ist, haben Sie gerade Ihren Ventilator erfolgreich installiert. Wenn Sie eine Vibration bemerken, gehen Sie wie folgt vor: Verwenden Sie den Auswucht-Satz und nehmen Sie die Zange aus dem Satz. - Seite 21 WIFI APP Installation 1. Scannen Sie den QR-Code, um die Smart Life-Anwendung herunterzuladen. Oder suchen Sie im Anwendungsspeicher nach “Smart Life”, um die Anwendung zu installieren. 2. Klicken Sie auf “...” in der oberen rechten Ecke, wählen Sie “Open in Browser” und klicken Sie dann auf “Download”.
- Seite 22 Registrierung und Login Wenn Sie kein Konto für die Anwendung haben, können Sie sich entweder registrieren oder mit einem Authentifizierungscode anmelden. 1. Klicken Sie auf “ Register “, um zur Seite mit den Datenschutzrichtlinien von Smart Life zu gelangen. Klicken Sie auf “ Agree “, um zur Registrierungsseite zu gelangen. 2.
- Seite 23 3. Konto-ID + Passwort Geben Sie die Mobiltelefonnummer oder E-Mail-Adresse ein, mit der Sie sich registriert haben, und geben Sie Ihr Passwort ein, um sich anzumelden. 4. Code zur Zugangsüberprüfung 1) Klicken Sie auf “ Verification code login “, um zur nächsten Seite zu gelangen. 2) Das System identifiziert automatisch das Land/die Region, in dem/der Sie sich befinden, oder Sie können ein Land/eine Region manuell auswählen.
- Seite 24 WIFI-Verbindung 1. Stellen Sie zunächst sicher, dass das WLAN ordnungsgemäß funktioniert. 2. Klicken Sie auf “ Add Device”, wählen Sie zuerst “Home Appliances II” und dann “Fan”. 3. Die Taste “Timer” auf der Fernbedienung drücken und länger als 5 Sekunden gedrückt halten.
- Seite 25 Mehrere Benutzer können dasselbe Gerät oder mehrere Geräte steuern. 1. Können Sie die Steuerseite eines einzelnen Geräts in der Anwendung eingeben, klicken Sie auf die obere rechte Ecke “ “ , um weitere Funktionen einzugeben, klicken Sie auf “ Share Device” -> “Add Share” . Geben Sie die Telefonnummer des anderen Benutzers ein und klicken Sie auf “...
-
Seite 26: Fehlerbehebung
FEHLERBEHEBUNG Der Ventilator 1) Ein Kabel ist nicht angeschlossen. 1. Überprüfen Sie die elektrischen setzt sich nicht in 2) Ein Leistungsschalter ist nicht Anschlüsse Gang. angeschlossen 2. Überprüfen Sie Ihren 3) Der Schalter der Leitung ist Leistungsschalter. geschlossen 3. Aktivieren Sie Ihren Schalter 4) Die Batterien sind leer 4. - Seite 28 ONLINE B TURST S.L. Av. Peris y Valero N° 4. 46006 Valencia, Spain aftersales@klassfan.com contact@klassfan.com www.klassfan.com Tel : +34 960 082 885...
