ANSAUG - & ABGASSYSTEM

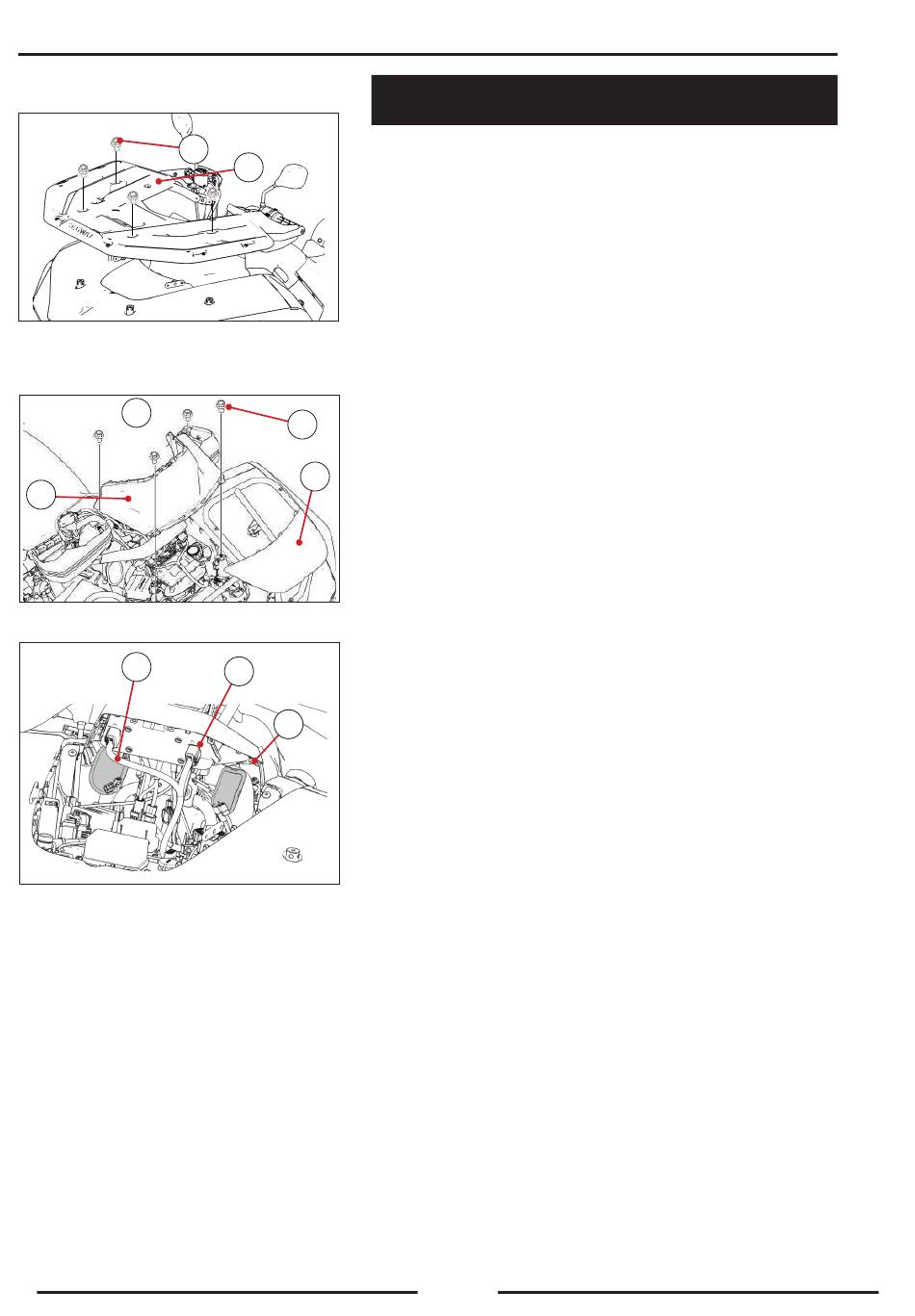

Demontage des Luftansaugschlauches

Stellen Sie das Fahrzeug auf eine ebene Fläche
A
B
(A) Schraube für Gepäckträger
(B) Vorderer Gepäckträger
♦ Entfernen Sie die Schrauben (A).
♦ Entfernen Sie den Gepäckträger
(C) Wartungsabdeckung
E
(D) Schraube
D
(E) Schraube
(F) Tachometerverkleidung
C
F
♦ Entfernen Sie die Wartungsabdeckung (C)
♦ Entfernen Sie die Schrauben (C) und (D)
♦ entfernen Sie die Instrumentenverkleidung (F)
I
G
(G) Kompaktstecker für Tachometer
(H) Luftansaugschlauch für Luftfilter
(I) CVT Luftansaugschlauch
H
Trennen Sie den Kompaktstecker (G) vom Tacho-
meter ab.
Entfernen Sie das CVT Lufteinlasssieb (I) und das
Lufteinlasssieb (H) des Luftfilters.
7-3
