OUSAF11
3.2

Messprinzip

Lichtabsorption
Das Messprinzip basiert auf dem Lambert-Beer' s chen Gesetz.
Es besteht eine lineare Abhängigkeit zwischen der Absorption von Licht und der
Konzentration der absorbierenden Substanz:
A = -log(T) = ε . c . OPL
T = I/I
0
T ... Transmission
I ... Intensität des empfangenen Lichts am Detektor
I ... Intensität des ausgesendeten Lichts der Lichtquelle
0
A ... Absorption
ε ... Extinktionskoeffizient
c ... Konzentration
OPL ... Optische Pfadlänge
Eine Lichtquelle sendet Strahlung durch das Medium und die auftreffende Strahlung wird auf
der Detektorseite gemessen.
Die Intensität des Lichts wird durch eine Photodiode ermittelt und in photoelektrischen Strom
konvertiert.
Die abschließende Umrechnung in Absorptionseinheiten (AU, OD) erfolgt im zugehörigen
Messumformer.
1
2

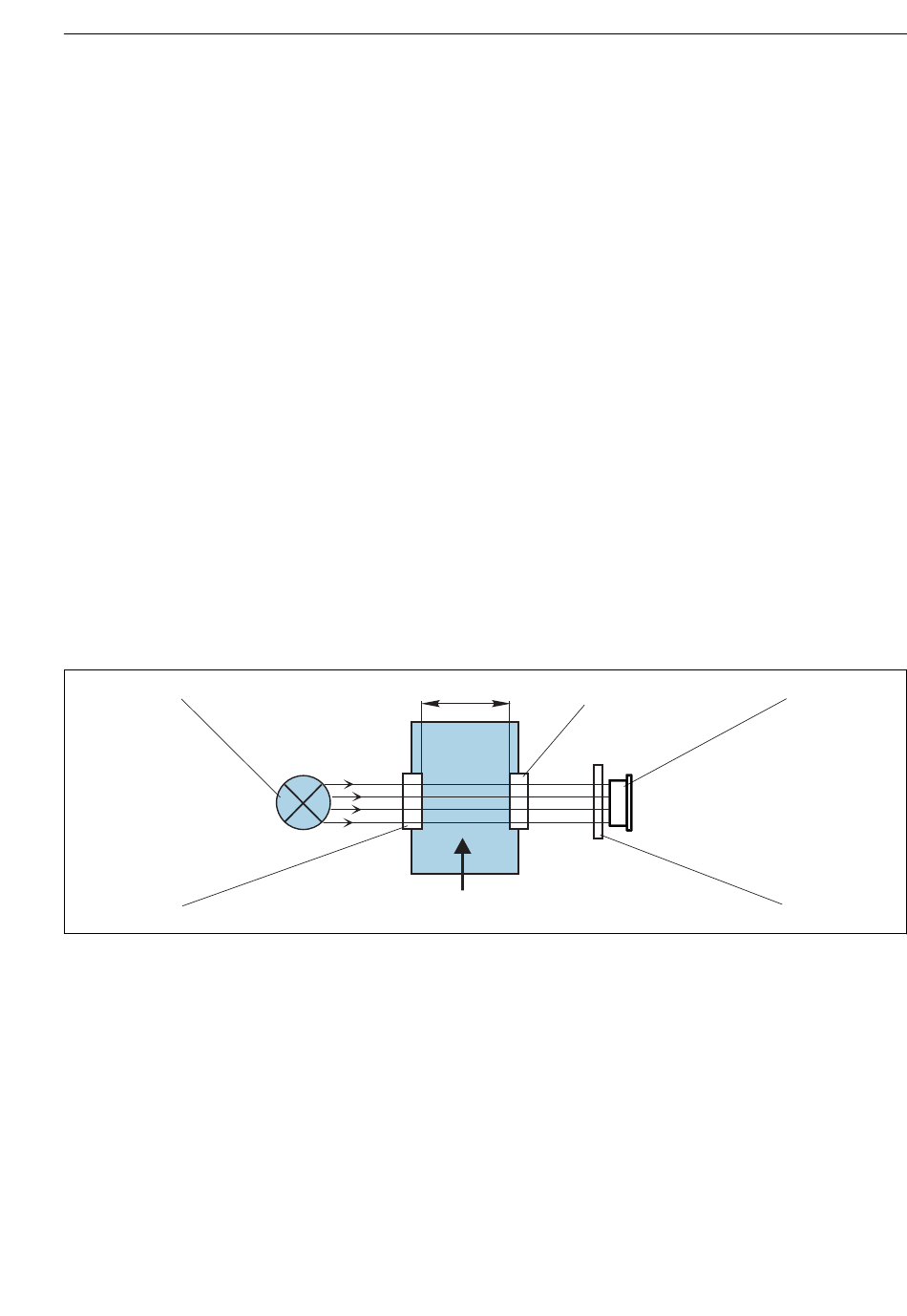

 2 Absorptionsmessung
1 Lichtquelle
2 Optische Fenster des Sensors
3 Detektor
4 Messfilter (sensorabhängig, nicht bei jedem Sensor vorhanden)
5 Mediumsstrom
Endress+Hauser
OPL
2
5
Produktbeschreibung
3
4
A0029401
