OUSAF11
5.1.2

Abmessungen

135.5
(5.33)

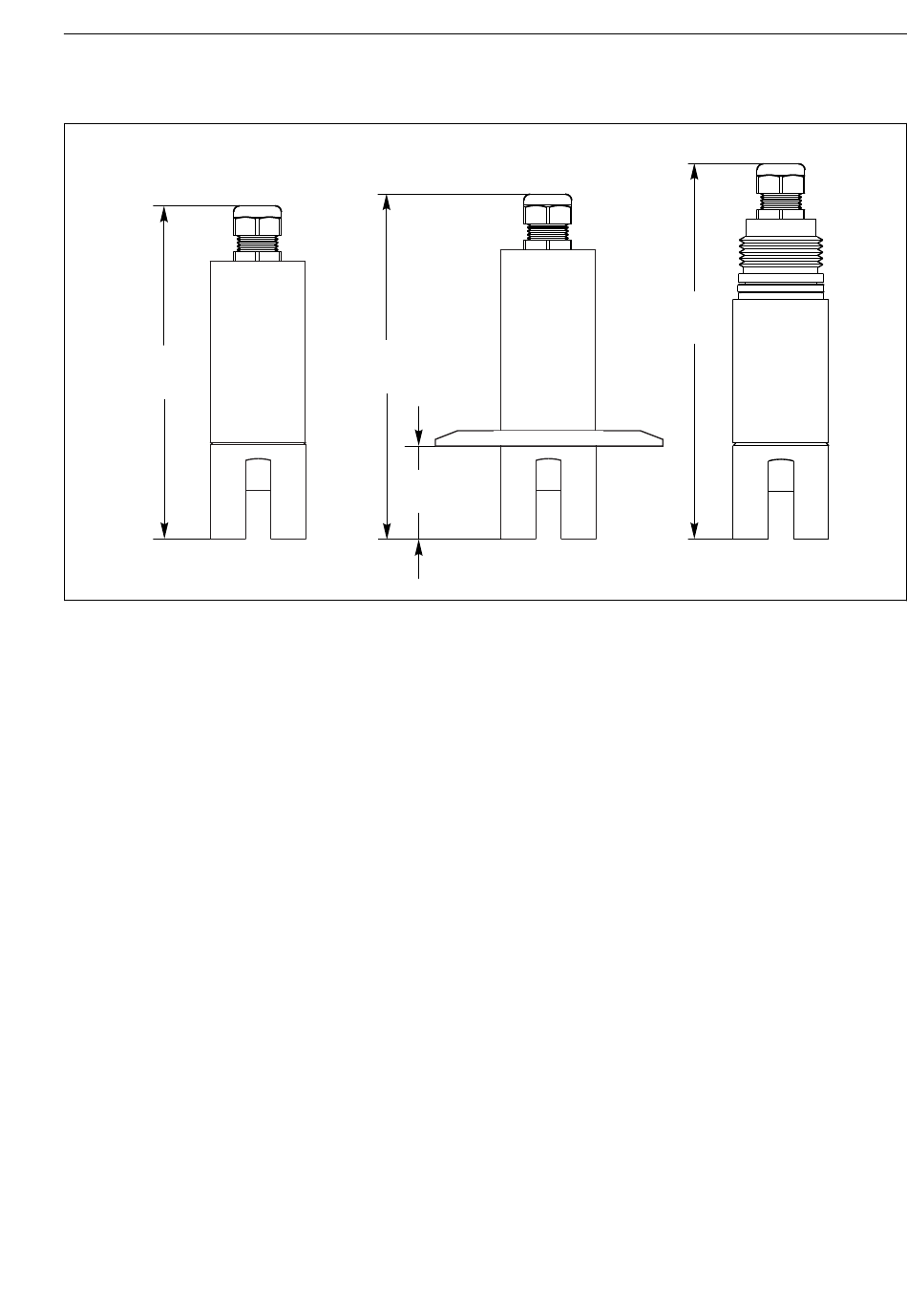

 4 Bauform und Abmessungen in mm (inch)
1 Eintauchsensor
2 Tri-Clamp- oder VARIVENT-Prozessanschluss
3 Sensor mit Außengewinde
5.1.3 Montagewinkel
Der Sensor kann bis zur Waagerechten in eine Armatur, Halterung oder einen entsprechen-
den Prozessanschluss eingebaut werden. Andere Neigungswinkel werden nicht empfohlen.
Bauen Sie den Sensor nicht vertikal durch den Boden eines Rohrs ein. So vermeiden Sie mögli-
che Sedimentbildung und stellen sicher, dass ein konstanter Durchfluss durch den Messspalt
gegeben ist. Dies garantiert korrekte Messwerte und die vollständige Entleerung in hygieni-
schen Anwendungen.
Endress+Hauser
1
139.0
(5.47)
38.1
(1.5)
2
149.1
(5.87)
Montage
3
A0021260
11
