Ceramax CPS341D

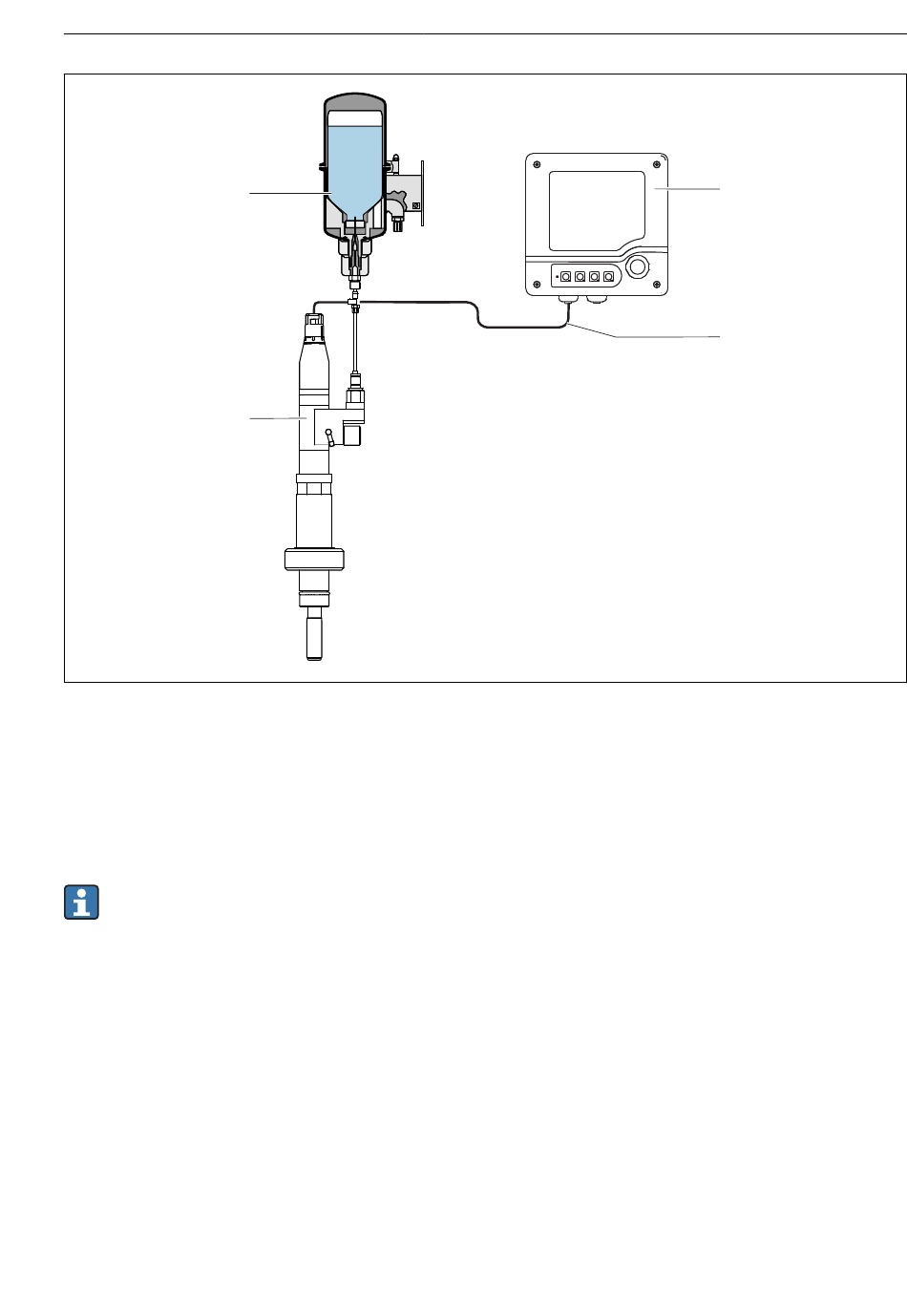

 3 Messeinrichtung
1 Messumformer CM42
2 Memosens-Datenkabel
3 pH-Sensor CPS341D
4 Elektrolytgefäß CPS341Z - D1 + D5
Zur Füllstandsüberwachung des Elektrolyten kann der Ultraschallsensor D2 verwendet
werden.
3.1.2 Messprinzip
pH-Messung
Der pH-Wert ist ein Maß für den sauren beziehungsweise basischen Charakter eines Medi-
ums. Abhängig vom pH-Wert des Mediums liefert das Emaille der Elektrode ein elektrochemi-
sches Potenzial. Dieses entsteht durch das selektive Anlagern von H
Außenschicht der pH-sensitiven Emaille. Dadurch bildet sich an dieser Stelle eine elektroche-
mische Grenzschicht mit einer elektrischen Potentialdifferenz. Ein integriertes Ag/AgCl-Refe-
renzsystem bildet die erforderliche Bezugselektrode.
Die gemessene Spannung wird entsprechend der Nernst-Gleichung in den dazugehörigen pH-
Wert umgewandelt.
Endress+Hauser
4
3
Produktbeschreibung
1
2
+
-Ionen an der
A0013857
