Beschreibung der Geräteparameter
Anzeige
Zusätzliche Information
Ausgangsfreq.
Navigation
Voraussetzung
Beschreibung
Anzeige

Schaltzustand

Navigation
Voraussetzung
Beschreibung
24
Positive Gleitkommazahl
Beschreibung
• Beim Impulsausgang handelt es sich um einen Open-Emitter-Ausgang.
• Werksseitig ist dieser so eingestellt, dass der Transistor für die Dauer des Impulses leitet
(Schließer) und sicherheitsgerichtet ist.
• Mithilfe der Parameter Impulswertigkeit (→  59) und Parameter Impulsbreite
(→  60) (Betriebsart (→  56) Impuls) können die Wertigkeit, d.h. der Betrag des
Messwerts, dem ein Impuls entspricht, und die Dauer des Impulses definiert werden.

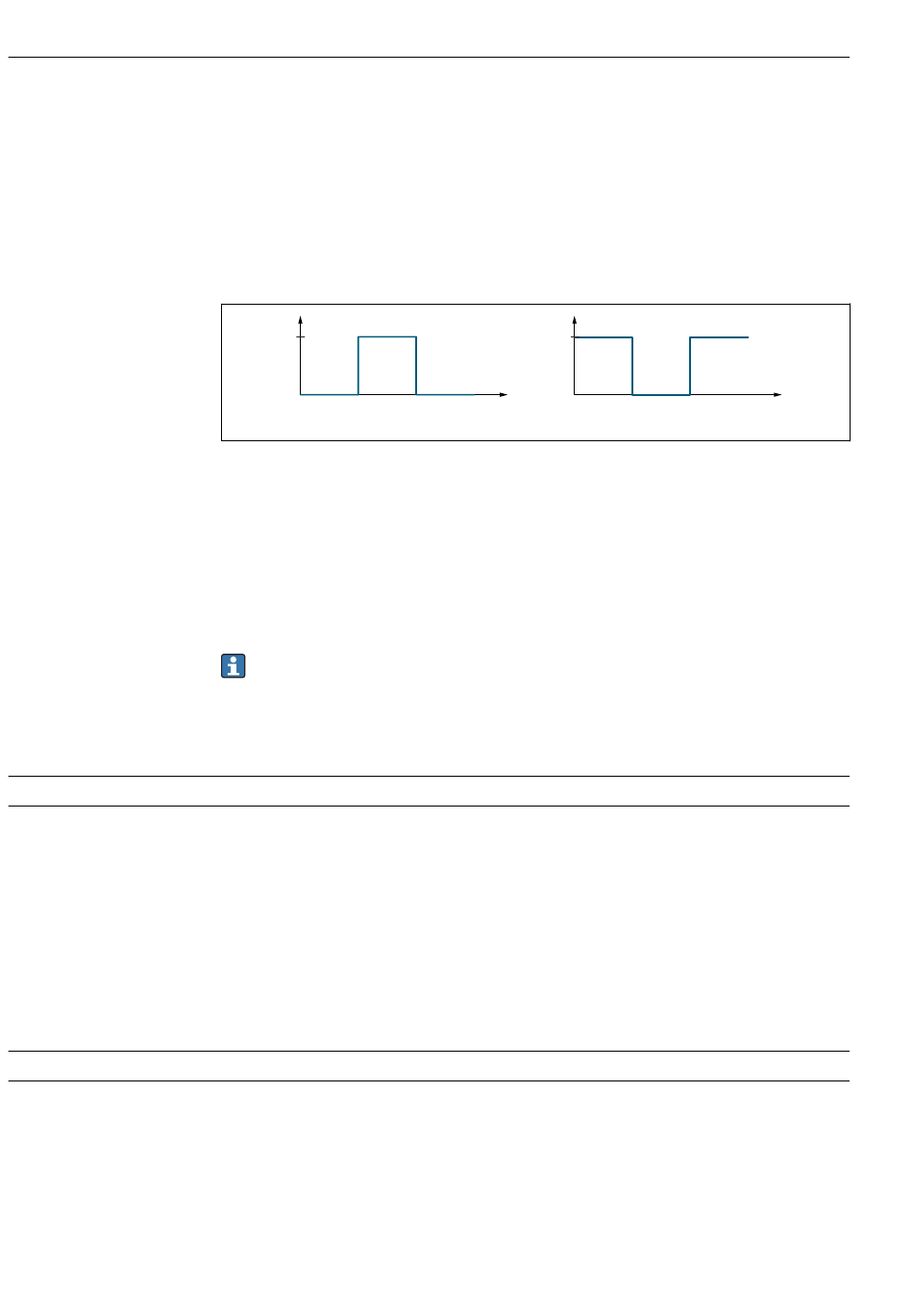

1
0
NC
0 Nicht leitend
1 Leitend
NC Öffner (Normally Closed)
NO Schließer (Normally Opened)
Das Ausgangsverhalten kann über den Parameter Invert. Signal (→  73) umgekehrt
werden, d.h. der Transistor leitet für die Dauer des Impulses nicht.
Zusätzlich kann das Verhalten des Ausgangs im Fehlerfall (Parameter Fehlerverhalten
(→  61)) konfiguriert werden.
Die Dauer der Impulse muss in Abhängigkeit der verwendeten Eingangskarte definiert
werden. Die Impulse/s dürfen die maximale Eingangsfrequenz der Zählerkarte nicht
überschreiten.
 Experte → Sensor → Messwerte → Ausgangswerte → Ausgangsfreq. 1 ... n
In Parameter Betriebsart (→  56) ist die Option Frequenz ausgewählt.
Anzeige des aktuell gemessenen Istwerts der Ausgangsfrequenz.
0,0 ... 10 000,0 Hz
 Experte → Sensor → Messwerte → Ausgangswerte → Schaltzustand 1 ... n
In Parameter Betriebsart (→  56) ist die Option Schalter ausgewählt.
Anzeige des aktuellen Schaltzustands vom Statusausgang.
1
t
0
NO
Dosimass
t
A0028726
