Montageanleitung

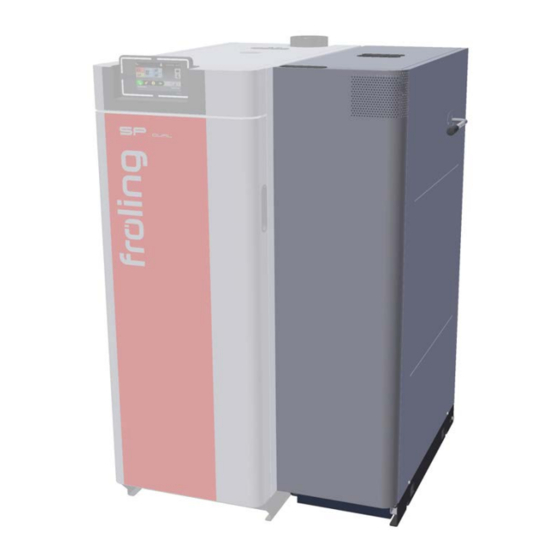

Pelletseinheit für SP Dual
Anleitung zur Nachrüstung bei bestehendem Scheitholzkessel
Deutschsprachige Original-Montageanleitung für die Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M2220321_de | Ausgabe 22.06.2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling SP Dual 22
Inhaltszusammenfassung für Froling SP Dual 22
- Seite 1 Montageanleitung Pelletseinheit für SP Dual Anleitung zur Nachrüstung bei bestehendem Scheitholzkessel Deutschsprachige Original-Montageanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M2220321_de | Ausgabe 22.06.2021...
- Seite 2 1 | Allgemein 1 Allgemein Die Pelletseinheit kann bei einem Scheitholzkessel mit Flansch jederzeit nachgerüstet werden. r Kessel ausschalten und auskühlen lassen r Spannungsversorgung zum Kessel ausschalten VORSICHT Bei Montage und Installation durch unqualifizierte Personen: Sachschaden und Verletzungen möglich! Für die Montage und Installation gilt: r Anweisungen und Hinweise in den Anleitungen beachten r Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen...
-
Seite 3: Transport Und Lagerung
Transport und Lagerung | 2 2 Transport und Lagerung 2.1 Auslieferungszustand Pos. Benennung Einh. Pelletseinheit SP Dual 22-28 32-40 Länge 1450 Breite Höhe 1770 Gewicht 2.2 Zwischenlagerung Erfolgt die Montage zu einem späteren Zeitpunkt: r Komponenten an geschütztem Ort staubfrei und trocken lagern Ä... -
Seite 4: Positionierung Am Aufstellungsort
2 | Transport und Lagerung 2.3 Einbringung HINWEIS Beschädigung der Komponenten bei unsachgemäßer Einbringung r Transporthinweise auf der Verpackung beachten r Komponenten vorsichtig transportieren um Beschädigungen zu vermeiden r Verpackung vor Nässe schützen r Beim Anheben Schwerpunkt der Palette beachten r Hubwagen oder ähnliche Hubvorrichtung an der Palette positionieren und Komponenten einbringen Kann die Pelletseinheit nicht auf der Palette eingebracht werden:... - Seite 5 Transport und Lagerung | 2 Für Anheben mit Kran: r Isoliertür öffnen und dahinterliegende Sicherungsschraube lösen r Deckel etwas anheben und nach vorne abnehmen r Abdeckung hinter Regelungskasten entfernen r Kranhaken an der darunterliegenden Kranöse befestigen und Pelletseinheit anheben r Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am Grundrahmen positionieren r Anheben und zur vorgesehenen Position transportieren Ä...
-
Seite 6: Bedienungs- Und Wartungsbereiche Der Anlage
▪ Zusätzlich Normen für Schallschutz beachten! (ÖNORM H 5190 - Schallschutztechnische Maßnahmen) Bedienungs- und Wartungsbereiche SP Dual 1… Scheitholzkessel S4 Turbo F | 2… Pelletseinheit SP Dual 22-28 SP Dual 32-40 800 mm 600 / 300 mm 700 / 400 mm... -
Seite 7: Montage
Montage | 3 3 Montage 3.1 Benötigte Hilfsmittel und Werkzeuge Für die Montage sind folgende Hilfsmittel und Werkzeuge erforderlich: r Gabel- oder Ringschlüssel-Satz (Schlüsselweiten 8 – 32 mm) r Innensechskantschlüssel-Satz r Schlitz- und Kreuzschlitz-Schraubendreher r Hammer r Seitenschneider r Halbrundfeile r Bohrmaschine oder Akkuschrauber mit Torx Bit-Satz r Trittleiter M2220321_de | Montageanleitung Pelletseinheit für SP Dual... -
Seite 8: Montageübersicht Pelletseinheit
3 | Montage 3.2 Montageübersicht Pelletseinheit Pos. Stk. Benennung Pos. Stk. Benennung Isoliertür Wärmedämmung Dichtung Pelletsflansch Spannfeder Deckel oben Seitenteil Abdeckblech Abdeckblech WOS-Hebel Deckel Rückenteil Bodenisolierung Rückenteil WOS-Hebel Gelenkbolzenschelle WOS-Griff Rohrverbindung für hydraulischen WOS-Antrieb (optional) Anschluss Graugussbuchse Aufkleber „SP Dual“ Gegenmutter M2220321_de | Montageanleitung Pelletseinheit für SP Dual... -
Seite 9: Vor Der Montage
Montage | 3 3.3 Vor der Montage HINWEIS Eine bestehende automatische Zündung am Scheitholzkessel muss demontiert und die Zündöffnung verschlossen werden! 3.4 Antrieb des automatischen WOS montieren (optional) Vor der Montage der Pelletseinheit die Konsole mit Antrieb am Scheitholzkessel montieren: r Blinddeckel seitlich am Scheitholzkessel entfernen r Wärmedämmung herauslösen und entfernen r Vorgestanzte Laschen (A) um 90°... -
Seite 10: Welle Des Automatischen Wos Montieren (Optional)
3 | Montage r Kabel des WOS-Antriebs und der WOS-Überwachung über Kabelkanal zur Kesselregelung verlegen r Schutzblech mit zwei Schrauben an der Kabeltasse fixieren 3.5 Welle des automatischen WOS montieren (optional) r Kontermutter am Wärmetauscherdeckel lockern, Sterngriffschraube drehen und Wärmetauscherdeckel abnehmen r Einhängeblech samt WOS-Federn anheben und Welle einfädeln r Welle zur Gänze einschieben und an der gegenüberliegenden Seite bei vormontierter Buchse einfädeln... - Seite 11 Montage | 3 r Schwenkhebel an der Welle mit Rohrklappstecker sichern r Kabel des Antriebs und des Endschalters über Kabeltasse zur Regelung verlegen r Zugentlastung an den dafür vorgesehenen Positionen (A) herstellen r Zugfeder an der Konsole und am Schwenkhebel einhängen r WOS-Federn anheben bzw.
-
Seite 12: Pelletseinheit Montieren
3 | Montage 3.6 Pelletseinheit montieren 3.6.1 Verkleidung der Pelletseinheit demontieren Komponenten, die bei folgenden Schritten demontiert werden, sind an einem geschützten Ort staubfrei und trocken bis zur Wiedermontage aufzubewahren. r Isoliertür öffnen und dahinterliegende Sicherungsschraube lösen r Deckel etwas anheben und nach vorne abnehmen r Verschraubung des Seitenteils lösen und zur Seite abnehmen r Spannfedern aushängen und Wärmedämmung entfernen r Schrauben am hinteren Deckel demontieren und Deckel entfernen... -
Seite 13: Pelletseinheit Mit Scheitholzkessel Verschrauben
Montage | 3 r Vier Einstellschrauben (gelb verzinkt) am Flansch vollständig einschrauben Ä Einstellschrauben dienen später als Anschlag zum Einstellen der Spaltmaße HINWEIS! Flanschdichtung wird trotz vorstehender Einstellschrauben ausreichend gepresst! 3.6.2 Pelletseinheit mit Scheitholzkessel verschrauben r Isoliertür und Fülltür des Scheitholzkessels öffnen r Mittleres Einhängeblech an der Flanschseite demontieren r Mitgeliefertes Einhängeblech mit Flanschausnehmung wie abgebildet montieren r Isoliertür und Aschetür der Pelletseinheit öffnen... - Seite 14 3 | Montage r Abdeckblech am Flansch des Scheitholzkessels demontieren r Vorgestanzte Abdeckung (A) des Luftansaugkanals vollständig eindrücken r Blinddeckel demontieren r Flanschdichtung und Arretierbolzen aus Aschelade der Pelletseinheit entnehmen r Arretierbolzen am Flansch des Scheitholzkessels montieren - 2 Stück links des Durchbrandkanals - 1 Stück rechts des Durchbrandkanals r Flanschdichtung an den Arretierbolzen aufschieben Ä...
- Seite 15 Montage | 3 r Vorgestanzte Ausnehmung (A) für den WOS-Hebel am Scheitholzkessel ausbrechen Ä Überstände bei Bedarf mit Halbrundfeile entgraten r Pelletseinheit neben Scheitholzkessel so positionieren, dass die Flanschbohrungen an der Pelletseinheit mit den zuvor montierten Arretierbolzen am Flansch des Scheitholzkessels fluchten r Pelletseinheit bei den Arretierbolzen einfädeln und zum Scheitholzkessel schieben r Höhe der Pelletseinheit am Stellfuß...
- Seite 16 3 | Montage Beispiel 1 – Größter Spalt (X) an der Hinterseite r Hintere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen, bis gleichmäßiges Spaltmaß vorne und hinten entsteht r Nochmals alle Verschraubungen (A und B) festziehen Beispiel 2 – Größter Spalt (X) an der Unterseite r Untere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen, bis gleichmäßiges Spaltmaß...
- Seite 17 Montage | 3 r Grundrahmen der beiden Einheiten von der Vorder- und der Rückseite verschrauben r Bodenisolierung von vorne unter Pelletseinheit einschieben r Luftansaugung des Kesselkörpers mit einer Schraube am Isolierseitenteil des Scheitholzkessels fixieren M2220321_de | Montageanleitung Pelletseinheit für SP Dual...
-
Seite 18: Wos-Hebel Montieren
3 | Montage 3.6.3 WOS-Hebel montieren r Hinteren Isolierdeckel und Wärmedämmung am Scheitholzkessel abnehmen r Kontermutter am Wärmetauscherdeckel lockern, Sterngriffschraube drehen und Wärmetauscherdeckel abnehmen r Kunststoffabdeckung, Messingbuchse und Gegenmutter auf WOS-Hebel auffädeln r Einhängeblech samt WOS-Federn anheben und WOS-Hebel einfädeln r WOS-Hebel zur Gänze einschieben und an der gegenüberliegenden Seite bei vormontierter Graugussbuchse einfädeln r WOS-Hebel drehen, bis Bohrungen in Welle und Einhängeblech fluchten und mit... -
Seite 19: Strömungssensor Montieren
Montage | 3 3.6.4 Strömungssensor montieren r Strömungssensor wird im Regelungskasten verpackt mitgeliefert r Isoliertür der Pelletseinheit öffnen r Schrauben (A) an der Blende oberhalb der Aschetür lockern und Abdeckung aushängen r Strömungssensor mit 2 Stück Blechschrauben am Seitenblech des Scheitholzkessels fixieren Ä... -
Seite 20: Elektrischer Anschluss
3 | Montage 3.7 Elektrischer Anschluss GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: r Arbeiten nur durch eine Elektrofachkraft durchführen lassen r Geltende Normen und Vorschriften beachten Ä Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten r Sicherungsschrauben und Kontaktscheiben an der Rückseite der Regelungsabdeckung lösen r Regelungsabdeckung nach oben abnehmen... -
Seite 21: Platinenübersicht
Montage | 3 3.7.1 Platinenübersicht Pos. Bezeichnung Pos. Bezeichnung Sicherheitstemperaturbegrenzer STB Zünderweiterungsmodul (optional) Service-Schnittstelle Hydraulikmodul Hauptschalter Kernmodul Geräteanschluss-Klemme Netzanschluss-Stecker Rücklaufmischermodul (optional) Pos. Bezeichnung Pos. Bezeichnung Pelletmodul Digitalmodul (optional) Pelletmodul-Erweiterung (optional) M2220321_de | Montageanleitung Pelletseinheit für SP Dual... -
Seite 22: Komponenten Der Pelletseinheit Anschließen
3 | Montage 3.7.2 Komponenten der Pelletseinheit anschließen r Kabel durch oberen Kabelkanal (A) zur Regelung des Scheitholzkessels verlegen und an den Platinen anstecken: Temperaturfühler der Pelletseinheit am Kernmodul FRKEM Fühler 1 Bus-Kabel der Pelletseinheit am Hydraulik- oder Rücklaufmischermodul FRHYU FRRLA Verriegelung der Pelletseinheit am Kernmodul FRKEM... - Seite 23 Montage | 3 Zusätzlich bei WOS- WOS-Überwachung am Kernmodul Antrieb: Fühler 2 FRKEM WOS-Antrieb am Pelletsmodul FRPEM HINWEIS! Weitere Informationen in der zugehörigen Dokumentation der Kesselregelung beachten! M2220321_de | Montageanleitung Pelletseinheit für SP Dual...
-
Seite 24: Austragsystem Anschließen
3 | Montage 3.7.3 Potentialausgleich r Potentialausgleich am Kesselboden entsprechend den gültigen Normen und Vorschriften durchführen! 3.8 Austragsystem anschließen 3.8.1 Saugschläuche montieren Nach Montage des Austragsystems gemäß beigelegter Montageanleitung müssen Saug- und Rückluftleitung an der Pelletseinheit angeschlossen werden. r Rückenteil an der Lasche am Kesselboden einfädeln r Saugleitung (A) zum linken Anschluss verlegen (Aufkleber Pellets) r Rückluftleitung (B) zum rechten Anschluss verlegen HINWEIS! Beim Anschluss der Schlauchleitungen auf den Potentialausgleich... -
Seite 25: Montagehinweise Für Schlauchleitungen
Montage | 3 3.8.2 Montagehinweise für Schlauchleitungen < 0,5m < 0,5m R > 30cm Für die bei den Fröling Saugaustragungen verwendeten Schlauchleitungen sind folgende Hinweise zu beachten: ▪ Schlauchleitungen nicht knicken! Mindestbiegeradius = 30 cm ▪ Schlauchleitungen möglichst geradlinig verlegen. Bei durchhängenden Leitungen kann es zu so genannten "Säcken"... -
Seite 26: Potentialausgleich
3 | Montage Potentialausgleich Beim Anschluss der Schlauchleitungen an die einzelnen Anschlüsse ist ein durchgehender Potentialausgleich sicherzustellen! r Am Ende der Schlauchleitung die Erdungslitze ca. 8 cm freilegen Ä TIPP: Ummantelung mit Messer entlang der Litze aufschlitzen r Erdungslitze in einer Schlaufe nach innen biegen Ä... -
Seite 27: Hydraulischer Anschluss
Montage | 3 3.9 Hydraulischer Anschluss Bei Nachrüstung der Pelletseinheit am S4 Turbo F wird der Rücklauf aufgrund der geänderten Wasserführung an der Pelletseinheit angeschlossen. In diesem Fall ist vor dem Anschluss die Rücklaufleitung am S4 Turbo F zu demontieren. Bei Anlage mit Brennwert- Wärmetauscher:... - Seite 28 3 | Montage Thermische Ablaufsicherung ▪ Der Anschluss der thermischen Ablaufsicherung ist laut ÖNORM / DIN EN 303-5 und gemäß oben gezeigtem Schema durchzuführen ▪ Die Ablaufsicherung muss mit einem unter Druck stehenden Kaltwasser-Leitungsnetz (Temperatur ≤ 15°C) unabsperrbar verbunden sein ▪...
-
Seite 29: Abschließende Arbeiten
Montage | 3 3.10 Abschließende Arbeiten 3.10.1 Verkleidung der Pelletseinheit montieren r Wärmedämmung an der Pelletseinheit anbringen und mit Spannfedern fixieren r Blende des WOS-Hebels von Seitenteil entfernen r Seitenteil in Laschen am Kesselboden einfädeln und fixieren r Vorgestanzte Ausnehmung (A) für den WOS-Hebel aus Blende entfernen Ä... -
Seite 30: Verkleidung Des Scheitholzkessels Montieren
3 | Montage 3.10.2 Verkleidung des Scheitholzkessels montieren r Fühler und Metallschlauch-Ummantelung der thermischen Ablaufsicherung in Tauchhülse schieben und mit Schlitzschraube sichern r Blenden links und rechts an den Kabelkanälen montieren r Deckel hinter Bedienteil einfädeln und an der Hinterseite des Deckels mit Schrauben und Kontaktscheiben fixieren r Wärmetauscherdeckel aufsetzen und durch Drehen der Sterngriffschraube fixieren r Kontermutter mit Schlüssel festziehen... -
Seite 31: Kesselaufkleber Positionieren
Montage | 3 3.10.3 Kesselaufkleber positionieren r Schutzfolie des Aufklebers abziehen r Trägerfolie mit Schrift „SP DUAL“ an linker und oberer Kante der Isoliertür ausrichten und blasenfrei aufkleben r Durch mehrmaliges Wischen über Aufkleber Schrift auf Isoliertür kleben r Transparente Trägerfolie vorsichtig abziehen 3.10.4 Typenschild aufkleben r Die im Lieferumfang enthaltenen Typenschilder des Scheitholzkessels (A) und der Pelletseinheit (B) an einer freien Stelle am Kessel aufkleben... -
Seite 32: Verbindungsleitung Dämmen
3 | Montage 3.10.5 Verbindungsleitung dämmen Bei Verwendung der optional erhältlichen Wärmedämmung von Fröling GesmbH folgende Schritte beachten: r Halbschalen der Wärmedämmung auf Länge anpassen und um Verbindungsleitung legen r Öffnung für Zugänglichkeit zu Messöffnung schaffen r Schutzfolien an den überstehenden Laschen abziehen r Halbschalen miteinander verkleben 3.10.6 Halterung für Zubehör montieren r Halterung mit geeignetem Montagematerial an Wand in Kesselnähe montieren... - Seite 33 Notizen M2220321_de | Montageanleitung Pelletseinheit für SP Dual...
- Seite 34 M2220321_de | Montageanleitung Pelletseinheit für SP Dual...
- Seite 35 M2220321_de | Montageanleitung Pelletseinheit für SP Dual...
-
Seite 36: Adresse Des Herstellers
Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
