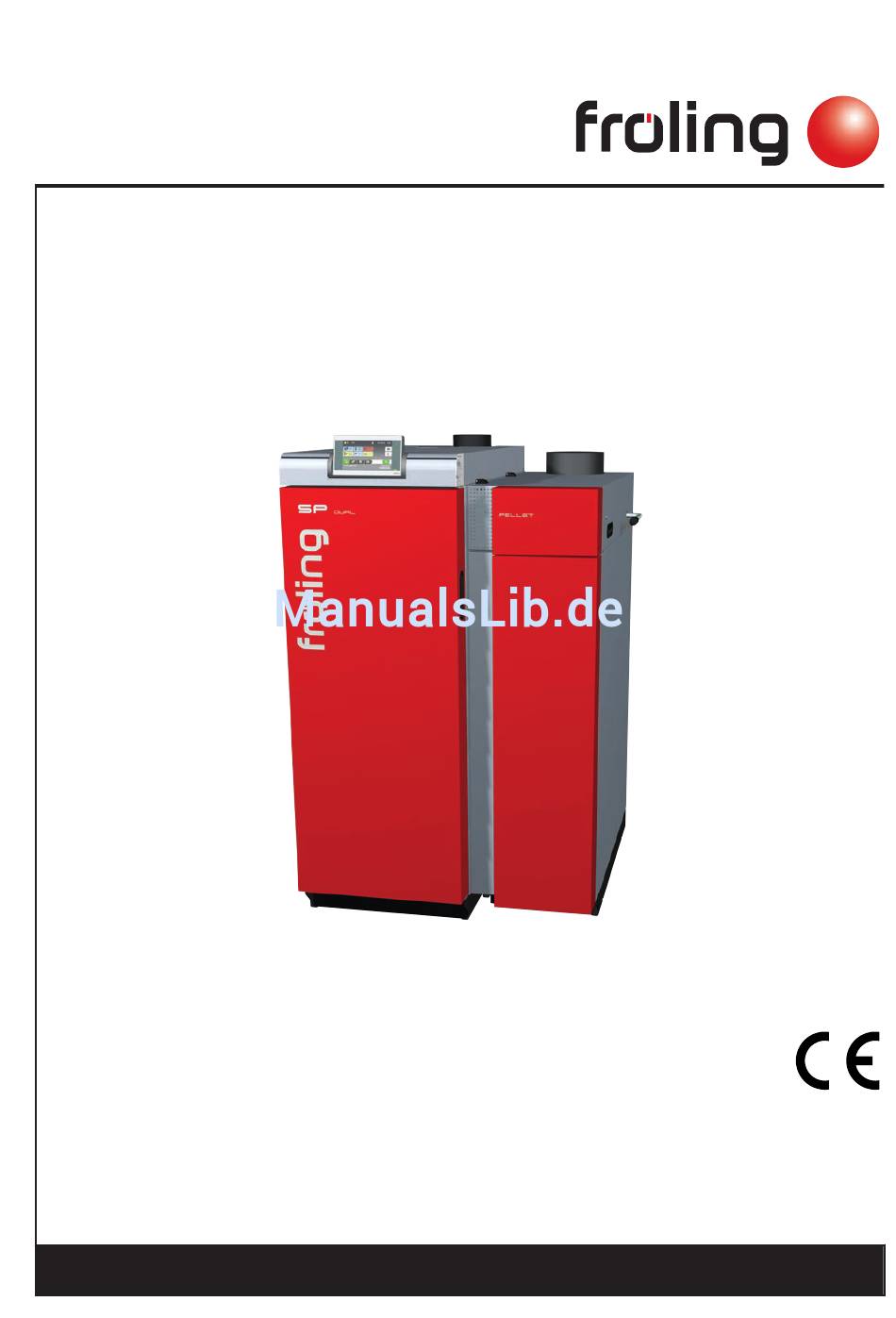

Montageanleitung
Kombikessel SP Dual
Deutschsprachige Original-Montageanleitung für die Fachkraft
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M1300517_de | Ausgabe 28.03.2017
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Froling SP Dual 40

  • Seite 1 Montageanleitung Kombikessel SP Dual Deutschsprachige Original-Montageanleitung für die Fachkraft Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M1300517_de | Ausgabe 28.03.2017 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Sicherheit Gefahrenstufen von Warnhinweisen Qualifikation des Montagepersonals Schutzausrüstung des Montagepersonals Ausführungshinweise 2.4.1 Normenhinweise Allgemeine Normen für Heizungsanlagen Normen für bautechnische Einrichtungen und Sicherheitseinrichtungen Normen für die Aufbereitung des Heizungswassers Verordnungen und Normen für zulässige Brennstoffe 2.4.2 Installation und Genehmigung der Heizungsanlage 2.4.3 Hinweise zum Aufstellungsraum (Heizraum) 2.4.4...
  • Seite 3 Inhaltsverzeichnis 4.9.6 Verkleidung der Pelletseinheit montieren 4.10 Austragsystem anschließen 4.11 Hydraulischer Anschluss 4.12 Elektrischer Anschluss 4.13 Kesselaufkleber richtig positionieren Inbetriebnahme Vor Erstinbetriebnahme / Kessel konfigurieren Erstinbetriebnahme 5.2.1 Zulässige Brennstoffe Holzpellets Scheitholz 5.2.2 Bedingt zulässige Brennstoffe Holzbriketts 5.2.3 Unzulässige Brennstoffe 5.2.4 Erstes Anheizen Außerbetriebnahme Betriebsunterbrechung...
  • Seite 4: Allgemein

    Allgemein 1 Allgemein Wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause Fröling entschieden haben. Das Produkt ist nach dem neuesten Stand der Technik ausgeführt und entspricht den derzeit geltenden Normen und Prüfrichtlinien. Lesen und beachten Sie die mitgelieferte Dokumentation und halten Sie diese ständig in unmittelbarer Nähe zur Anlage verfügbar.
  • Seite 5: Sicherheit

    Sicherheit Gefahrenstufen von Warnhinweisen 2 Sicherheit 2.1 Gefahrenstufen von Warnhinweisen In dieser Dokumentation werden Warnhinweise in den folgenden Gefahrenstufen verwendet, um auf unmittelbare Gefahren und wichtige Sicherheitsvorschriften hinzuweisen: GEFAHR Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
  • Seite 6: Qualifikation Des Montagepersonals

    Sicherheit Qualifikation des Montagepersonals 2.2 Qualifikation des Montagepersonals VORSICHT Bei Montage und Installation durch unqualifizierte Personen: Sachschaden und Verletzungen möglich! Für die Montage und Installation gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen Montage, Installation, Erstinbetriebnahme sowie Instandsetzungsarbeiten dürfen nur durch qualifizierte Personen durchgeführt werden:...
  • Seite 7: Ausführungshinweise

    Sicherheit Ausführungshinweise 2.4 Ausführungshinweise 2.4.1 Normenhinweise Die Installation und Inbetriebnahme der Anlage muss nach den örtlichen feuer- und baupolizeilichen Vorschriften durchgeführt werden. Sofern national nicht widersprüchlich geregelt, gelten folgende Normen und Richtlinien in der letztgültigen Fassung: Allgemeine Normen für Heizungsanlagen EN 303-5 Heizkessel für feste Brennstoffe, hand- und automatisch beschickte Feuerungen, Nenn-Wärmeleistung bis 500 kW...
  • Seite 8: Verordnungen Und Normen Für Zulässige Brennstoffe

    Sicherheit Ausführungshinweise Verordnungen und Normen für zulässige Brennstoffe 1. BImSchV Erste Verordnung der deutschen Bundesregierung zur Durchführung des Bundes-Immissionsschutzgesetzes (Verordnung über kleine und mittlere Feuerungsanlagen) – in der Fassung der Bekanntmachung vom 26.Januar 2010, BGBl. JG 2010 Teil I Nr.4 EN ISO 17225-2 Feste Biobrennstoffe, Brennstoffspezifikationen und -klassen' Teil 2: Holzpellets für die Verwendung im gewerblichen und...
  • Seite 9: Lüftung Des Heizraums

    Sicherheit Ausführungshinweise ▪ Schaden durch verunreinigte Verbrennungsluft! Im Aufstellungsraum des Kessels keine chlorhaltigen Reinigungs- oder Betriebsmittel (z.B. Chlorgasanlagen für Schwimmbäder) und Halogenwasserstoffe benützen. ▪ Die Luftansaugöffnung des Kessels von Staubbefall freihalten. ▪ Die Anlage ist vor Verbiss bzw. Einnisten von Tieren (z.B. Nagern, …) zu schützen.
  • Seite 10: Hinweise Für Den Einsatz Von Druckhaltesystemen

    Sicherheit Ausführungshinweise Grenzwerte Füll- und Ergänzungswasser: Österreich Deutschland Schweiz Gesamthärte ≤ 1,0 mmol/L ≤ 2,0 mmol/L < 0,1 mmol/L Leitfähigkeit < 100 µS/cm < 100 µS/cm ph-Wert 6,0 – 8,5 6,5 – 8,5 6,0 – 8,5 Chloride < 30 mg/L <...
  • Seite 11: Rücklaufanhebung

    Sicherheit Ausführungshinweise Druckhalteanlagen mit offenen Ausdehnungsgefäßen (z.B. ohne Membran) bringen Sauerstoff der Luft über die Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. 2.4.6 Rücklaufanhebung Solange der Heizwasser-Rücklauf unter der Mindest-Rücklauftemperatur ist, wird ein Teil des Heizwasser-Vorlaufes beigemischt...
  • Seite 12: Kombination Mit Pufferspeicher

    Sicherheit Ausführungshinweise 2.4.7 Kombination mit Pufferspeicher Die regionalen Vorschriften für den Einsatz eines Pufferspeichers einhalten! Einige Förderrichtlinien schreiben den Einbau von Pufferspeichern vor. Aktuelle Angaben zu einzelnen Förderrichtlinien sind unter www.froeling.com ersichtlich. Generell Kann die vom Kombikessel erzeugte Wärme an einen Pufferspeicher abgeführt werden, bringt dies große Vorteile, z.B.
  • Seite 13: Kaminanschluss / Kaminsystem

    Volumen von zwölf Litern je Liter Brennstofffüllraum wird empfohlen. Empfohlenes Pufferspeichervolumen: Einh. SP Dual 15-34 SP Dual 40 2000 2800 Empfohlenes Pufferspeichervolumen 1. Werte zur Berechnung des Volumens sind den technischen Daten bzw. den technischen Daten mit Teillastprüfung (falls vorhanden) entnommen Für die richtige Dimensionierung des Pufferspeichers und der Leitungsdämmung...
  • Seite 14: Daten Zur Auslegung Des Abgassystems

    Sicherheit Ausführungshinweise 2 x D Vor der Messöffnung (M) soll sich in einem Abstand, der etwa dem zweifachen Durchmesser (D) des Verbindungsstückes entspricht, eine gerade Einlaufstrecke befinden. Nach der Messöffnung ist eine gerade Auslaufstrecke in einem Abstand, der etwa dem einfachen Durchmesser des Verbindungsstückes entspricht, vorzusehen. Die Messöffnung ist während des Betriebs der Anlage stets geschlossen zu halten.
  • Seite 15: Technik Abmessungen

    Technik Abmessungen 3 Technik 3.1 Abmessungen Maß Benennung Einheit SP Dual 15-28 SP Dual 34-40 Länge Scheitholzkessel 1125 1215 Länge Pelletseinheit 1285 1370 Breite SP Dual 1000 1100 Gesamtbreite SP Dual inkl. WOS-Hebel 1050 1150 Breite Scheitholzkessel Breite Pelletseinheit Höhe Kessel 1565 1565 Gesamthöhe inkl.
  • Seite 16: Technische Daten

    Technik Technische Daten 3.2 Technische Daten 3.2.1 SP Dual 15/22/28 Technische Daten des Scheitholzkessels Die technischen Daten des Scheitholzkessels sind der zugehörigen Montageanleitung zu entnehmen. Technische Daten der Pelletseinheit Benennung Pelletseinheit - SP Dual Nennwärmeleistung 15,6 Wärmeleistungsbereich 4,7 - 15,6 4,7 –...
  • Seite 17 Technik Technische Daten Prüfbericht-Daten der Benennung Pelletseinheit - SP Dual Pelletseinheit Prüfanstalt TÜV Austria TÜV Austria 2) 3) Prüfbericht-Nummer 11-UW/Wels- 11-UW/Wels- EX-300/1 EX-300/2 1. TÜV Austria Services GmbH, Geschäftsbereich Umweltschutz, Am Thalbach 15, A-4600 Thalheim/Wels 2. Gemäß EN 303-5, Kap. 5.1.3 Typprüfung: Bei Kessel einer Baureihe mit gleich bleibendem konstruktiven Aufbau genügt es, bei einem Verhältnis der Nennwärmeleistung des größten zum kleinsten Kessel ≤...
  • Seite 18: Sp Dual 34

    Technik Technische Daten 3.2.2 SP Dual 34/40 Technische Daten des Scheitholzkessels Die technischen Daten des Scheitholzkessels sind der zugehörigen Montageanleitung zu entnehmen. Technische Daten der Pelletseinheit Benennung Pelletseinheit - SP Dual Nennwärmeleistung Wärmeleistungsbereich 9,2 - 32 9,2 - 34 9,2 – 38 Elektroanschluss 230V / 50Hz / C16A Elektrische Leistung im Pelletsbetrieb...
  • Seite 19 Technik Technische Daten Prüfbericht-Daten der Benennung Pelletseinheit - SP Dual Pelletseinheit Prüfanstalt TÜV Austria Prüfbericht-Nummer 13-U-356/SD 11-UW/Wels- 11-UW/Wels- EX-300/3 EX-300/4 1. SP Dual 32 nur in Italien erhältlich 2. TÜV Austria Services GmbH, Geschäftsbereich Umweltschutz, Am Thalbach 15, A-4600 Thalheim/Wels Prüfdaten im Pelletsbetrieb - Emissionen in [mg/MJ] (Nennlast / Teillast) Kohlenmonoxid (CO) mg/MJ...
  • Seite 20: Montage

    Montage Montageübersicht 4 Montage 4.1 Montageübersicht Pos. Menge [Stk.] Benennung Isolier-Tür komplett Scharnierbolzen Isolier-Deckel komplett Regelungsabdeckung komplett Abdeckblech Deckel Isolier-Rückenteil Isolier-Rückenteil Messingbuchse Gegenmutter Wärmedämm-Matte Spannfeder Isolier-Seitenteil Boden-Isolierung Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 21: Lieferumfang

    Montage Lieferumfang 4.2 Lieferumfang Der Kessel wird in Karton verpackt auf einer Palette geliefert. Pelletseinheit Rohrverbindung für hydraulischen Anschluss Aufkleber SP Dual Einhängeblech mit Flanschausnehmung 2 Stück Gelenkbolzenschellen Strömungssensor WOS-Hebel WOS-Hebel mit Gelenk bei geringem Montageplatz (optional) WOS-Antrieb (optional) Transportdeckel für Aschelade 4.3 Transport Das Produkt wird in Karton verpackt auf Palette(n) geliefert.
  • Seite 22: Einbringung

    Montage Einbringung 4.4 Einbringung ❒ Hubwagen oder ähnliche Hubvorrichtung an der Palette positionieren und Komponenten einbringen Kann die Pelletseinheit nicht auf der Palette eingebracht werden: ❒ Kartonage entfernen und Pelletseinheit von Palette demontieren ⇨ Siehe "Pelletseinheit von Palette demontieren" [Seite 22] 4.5 Zwischenlagerung Erfolgt die Montage zu einem späteren Zeitpunkt: ❒...
  • Seite 23 Montage Aufstellung im Heizraum Für Anheben mit Kran: ❒ Sicherungsschraube neben dem Griff lockern und Deckel der Pelletseinheit öffnen ❒ Verschraubung der Gasdruckfeder und der Erdungsbrücke am Deckel lösen ❒ Je zwei Schrauben am Scharnier des Deckels herausschrauben und Deckel abnehmen ❒...
  • Seite 24: Transport Im Heizraum

    Montage Aufstellung im Heizraum 4.6.2 Transport im Heizraum ❒ Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am Grundrahmen positionieren ❒ Anheben und zur vorgesehenen Position im Aufstellungsraum transportieren ➥ Dabei Mindestabstände im Heizraum beachten! 4.6.3 Empfohlene Abstände im Heizraum ▪ Generell ist die Anlage so aufzustellen, dass sie von allen Seiten zugänglich ist und eine schnelle, problemlose Wartung erfolgen kann! ▪...
  • Seite 25: Scheitholzkessel Vorbereiten

    Montage Scheitholzkessel vorbereiten 4.7 Scheitholzkessel vorbereiten Vor der Montage der Pelletseinheit ist der S4 Turbo F entsprechend der mitgelieferten Montageanleitung zu montieren. Wird die Pelletseinheit nachgerüstet, sind folgende Schritte am Scheitholzkessel durchzuführen: ❒ Vorgestanzte Abdeckung des Luftansaugkanals eindrücken ❒ Abdeckblech des Flansch demontieren ❒...
  • Seite 26: Konsole Mit Antrieb Montieren (Optional)

    Montage Konsole mit Antrieb montieren (optional) 4.8 Konsole mit Antrieb montieren (optional) Vor der Montage der Pelletseinheit ist zuerst die Konsole mit Antrieb am Scheitholzkessel zu montieren: ❒ Blinddeckel und Wärmedämmung seitlich am Scheitholzkessel entfernen ❒ Vorgestanzte Lasche um 90° nach innen biegen ❒...
  • Seite 27: Pelletseinheit Montieren

    Montage Pelletseinheit montieren ❒ Konsole mit Antrieb an der Halterung am Kesselkörper fixieren ❒ Schutzblech mit zwei Schrauben an der Kabeltasse fixieren 4.9 Pelletseinheit montieren 4.9.1 Verkleidung der Pelletseinheit demontieren Komponenten, die bei folgenden Schritten demontiert werden, sind an einem geschützten Ort staubfrei und trocken bis zur Wiedermontage aufzubewahren.
  • Seite 28 Montage Pelletseinheit montieren ❒ Verschraubungen der Seitenverkleidung lösen ❒ Seitenverkleidung zur Seite kippen und anheben ❒ Spannfedern aushängen und Wärmedämm-Matte entfernen ❒ Schrauben am hinteren Deckel demontieren und Deckel entfernen ❒ Schrauben an der hinteren Verkleidung (2x oben, 1x unten) demontieren und Verkleidung entfernen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 29: Pelletseinheit Mit Scheitholzkessel Verschrauben

    Montage Pelletseinheit montieren 4.9.2 Pelletseinheit mit Scheitholzkessel verschrauben ❒ Isoliertür und Aschetür öffnen, Aschelade herausziehen und Flanschdichtung entnehmen ❒ Dichtung wie abgebildet am Pelletsflansch des Scheitholzkessels aufstecken ➥ Auf korrekte Lage der Dichtung achten! ❒ Vorgestanzte Ausnehmung und Blindstopfen für WOS-Hebel am Scheitholzkessel entfernen ❒...
  • Seite 30 Montage Pelletseinheit montieren Die Aufnahmebohrungen am Flansch der Pelletseinheit sind unterschiedlich (vorne kleines Spiel, hinten großes Spiel) ausgeführt. Dadurch kann die Pelletseinheit zum Kessel ausgerichtet werden. ❒ Höhe der Pelletseinheit am Stellfuß so anpassen, dass die Oberkante der Pelletseinheit mit der Kante am Isolierdeckel des Scheitholzkessels parallel verläuft ❒...
  • Seite 31 Montage Pelletseinheit montieren ❒ Grundrahmen der beiden Einheiten von der Vorder- und der Rückseite verschrauben - 2 Stk. Sechskantschrauben M8 x 25 - 2 Stk. Beilagscheiben M8 - 2 Stk. Sechskantmuttern M8 ❒ Bodenisolierung von vorne unter Pelletseinheit einschieben ❒ Luftansaugung des Kesselkörpers mit einer Gewindefurch-Schraube am Isolier- Seitenteil des Scheitholzkessels fixieren Montageanleitung SP Dual | M1300517_de...
  • Seite 32: Wos-Hebel Montieren

    Montage Pelletseinheit montieren 4.9.3 WOS-Hebel montieren ❒ Hinteren Isolierdeckel und Wärmedämmung am Scheitholzkessel abnehmen ❒ Kontermutter am Wärmetauscherdeckel lockern, Sterngriffschraube drehen und Wärmetauscherdeckel abnehmen ❒ Vorgestanzte Ausnehmung für den WOS-Hebel ausbrechen und ggf. Überstände mit Halbrundfeile entgraten ❒ Kunststoffabdeckung, Messingbuchse und Gegenmutter auf WOS-Hebel auffädeln ❒...
  • Seite 33: Welle Des Wos-Antriebs Montieren (Optional)

    Montage Pelletseinheit montieren ❒ WOS-Hebel an der Pelletseinheit mit Messingbuchse und Gegenmutter befestigen ❒ Abschließend Wärmetauscherdeckel wieder aufsetzen und fixieren 4.9.4 Welle des WOS-Antriebs montieren (optional) ❒ Kontermutter am Wärmetauscherdeckel lockern, Sterngriffschraube drehen und Wärmetauscherdeckel abnehmen ❒ Einhängeblech samt WOS-Federn anheben und Welle einfädeln ❒...
  • Seite 34 Montage Pelletseinheit montieren ❒ Schwenkhebel auf Welle schieben und Splintbolzen des Mitnehmers einfädeln ❒ Splintbolzen mit Beilagscheibe und Federstecker fixieren ❒ Schwenkhebel an der Welle mit Rohrklappstecker sichern ❒ Kabeln des Antriebs und des Endschalters über Kabeltasse zur Regelung verlegen ❒...
  • Seite 35: Strömungssensor Montieren Und Kabel Verlegen

    Montage Pelletseinheit montieren 4.9.5 Strömungssensor montieren und Kabel verlegen ❒ Strömungssensor wird im Regelungskasten verpackt mitgeliefert ❒ Strömungssensor mit 2 Stk. Blechschrauben am Seitenblech des Scheitholzkessels fixieren ➥ Die Ausnehmung befindet sich im vorderen Bereich der Pelletseinheit zwischen Pellets-Wärmetauscher und Innenblech ❒...
  • Seite 36 Montage Pelletseinheit montieren ❒ Fixierschrauben an der Regelungsabdeckung der Pelletseinheit abschrauben und Abdeckung abnehmen ❒ Vorgestanzte Öffnung für Kabeldurchführung eindrücken ❒ Kabel durch oberen Kabelkanal zur Regelung des Scheitholzkessels verlegen und an den Platinen anstecken: Temperaturfühler der Pelletseinheit am Kernmodul FRKEM Fühler 1 Bus-Kabel der Pelletseinheit am Hydraulik-...
  • Seite 37 Montage Pelletseinheit montieren Verriegelung der Pelletseinheit am Kernmodul FRKEM Spannungsversorgung am Klemmbock Netz Bei WOS-Antrieb ist WOS-Überwachung am Kernmodul zusätzlich zu verkabeln: Fühler 2 FRKEM WOS-Antrieb am Pelletsmodul FRPEM HINWEIS! Weitere Informationen in der zugehörigen Dokumentation der Kesselregelung beachten! Montageanleitung SP Dual | M1300517_de...
  • Seite 38: Verkleidung Der Pelletseinheit Montieren

    Montage Pelletseinheit montieren 4.9.6 Verkleidung der Pelletseinheit montieren ❒ Hintere Verkleidung der Pelletseinheit wieder montieren ❒ Wärmedämm-Matte an der Pelletseinheit anbringen und mit den Spannfedern fixieren ❒ Regelungsabdeckung am Scheitholzkessel wieder auflegen und mit den beiden Schrauben fixieren ❒ Wärmedämmung und hinteren Isolierdeckel auflegen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 39 Montage Pelletseinheit montieren ❒ Seitenverkleidung montieren ➥ Zuerst unten in die Laschen einfädeln und dann oben zur Pelletseinheit kippen ➥ Mit den 4 Schrauben oben und unten fixieren ❒ Regelungsabdeckung wieder aufsetzen und mit den Schrauben fixieren ❒ Deckel der Pelletseinheit schließen und Sicherungsschraube fixieren Montageanleitung SP Dual | M1300517_de...
  • Seite 40: Austragsystem Anschließen

    Montage Austragsystem anschließen 4.10 Austragsystem anschließen Nach der Montage des Austragsystems gemäß der beigelegten Montageanleitung müssen Saug- und Rückluftleitung an der Pelletseinheit angeschlossen werden. An der Rückseite der Pelletseinheit: ❒ Saugleitung (A) zum linken Anschluss verlegen (Aufkleber Pellets) ❒ Rückluftleitung (B) zum rechten Anschluss verlegen ❒...
  • Seite 41: Elektrischer Anschluss

    Montage Elektrischer Anschluss 4.12 Elektrischer Anschluss GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥ Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten ❒...
  • Seite 42: Inbetriebnahme

    Inbetriebnahme Vor Erstinbetriebnahme / Kessel konfigurieren 5 Inbetriebnahme 5.1 Vor Erstinbetriebnahme / Kessel konfigurieren Kessel muss bei Erstinbetriebnahme auf Heizungsanlage eingestellt werden! HINWEIS Nur die Einstellung der Anlage durch ein Fachpersonal und die Einhaltung der werkseitigen Standardeinstellungen kann einen optimalen Wirkungsgrad und somit einen effizienten und emissionsarmen Betrieb gewährleisten! Daher gilt: ❒...
  • Seite 43: Erstinbetriebnahme

    Inbetriebnahme Erstinbetriebnahme 5.2 Erstinbetriebnahme 5.2.1 Zulässige Brennstoffe Holzpellets Holzpellets aus naturbelassenem Holz mit einem Durchmesser von 6 mm Normenhinweis Brennstoff gem. EN ISO 17225 - Teil 2: Holzpellets Klasse A1 / D06 plus bzw. DIN plus und/oder: Zertifizierungsprogramm EN Allgemein gilt: Lagerraum vor Neubefüllung auf Pelletsstaub prüfen und gegebenenfalls reinigen! Scheitholz Scheitholz mit einer Länge von maximal 55 cm.
  • Seite 44: Bedingt Zulässige Brennstoffe

    Inbetriebnahme Erstinbetriebnahme Abhängigkeit von Wassergehalt zu Lagerdauer Holzart Wassergehalt 15 – 25 % unter 15 % Lagerung im beheizten und belüfteten Weichholz (z.B. ca. 6 Monate ab 1 Jahr Raum (ca. 20°C) Fichte) Hartholz (z.B. 1 – 1,5 Jahre ab 2 Jahren Buche) Lagerung im Freien Weichholz (z.B.
  • Seite 45: Unzulässige Brennstoffe

    Inbetriebnahme Erstinbetriebnahme 5.2.3 Unzulässige Brennstoffe Der Einsatz von Brennstoffen, die nicht im Abschnitt "Zulässige Brennstoffe" definiert sind, insbesondere das Verbrennen von Abfall, ist nicht zulässig VORSICHT Bei Verwendung unzulässiger Brennstoffe: Das Verbrennen von unzulässigen Brennstoffen führt zu einem erhöhten Reinigungsaufwand und durch die Bildung von aggressiven Ablagerungen und Schwitzwasser zur Beschädigung des Kessels und in weiterer Folge zum Verlust der Garantie! Darüber hinaus kann die Verwendung nicht normgerechter Brennstoffe zu schwerwiegenden Störungen der Verbrennung führen!
  • Seite 46: Außerbetriebnahme

    Außerbetriebnahme Betriebsunterbrechung 6 Außerbetriebnahme 6.1 Betriebsunterbrechung Wenn der Kessel für mehrere Wochen (Sommerpause) nicht in Betrieb ist, folgende Maßnahmen treffen: ❒ Kessel sorgfältig reinigen und Türen vollständig schließen Wird der Kessel im Winter nicht in Betrieb genommen: ❒ Anlage durch den Fachmann vollständig entleeren lassen ➥...
  • Seite 47: Anhang Adressen

    Anhang Adressen 7 Anhang 7.1 Adressen 7.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 INTERNET www.froeling.com 7.1.2 Adresse des Installateurs Stempel Montageanleitung SP Dual | M1300517_de...
