Montage
5.2
Messgerät montieren
5.2.1
Benötigtes Werkzeug
Für Messumformer
• Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm
• Für das Öffnen der Sicherungskrallen: Innensechskantschlüssel 3 mm
• Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm
• Für das Öffnen der Sicherungskrallen: Innensechskantschlüssel 3 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
5.2.2
Messgerät vorbereiten
1.
Sämtliche Reste der Transportverpackung entfernen.
2.
Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3.
Aufkleber auf dem Elektronikraumdeckel entfernen.
5.2.3
Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Dichtungen korrekt befestigen.
1.
Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.

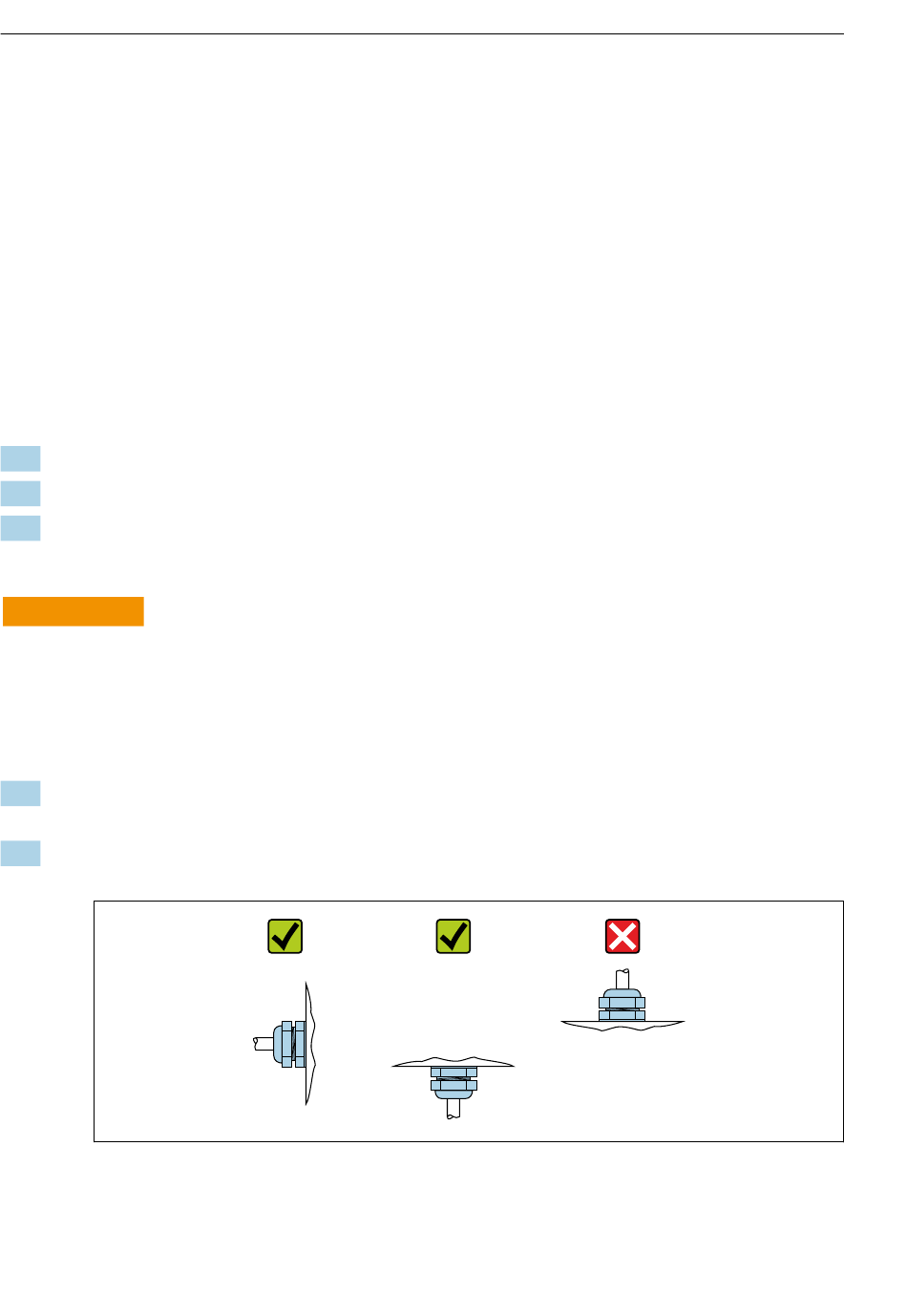

2.
Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.
16
Proline Prosonic Flow E
A0029263
Endress+Hauser
