Montage
1
3

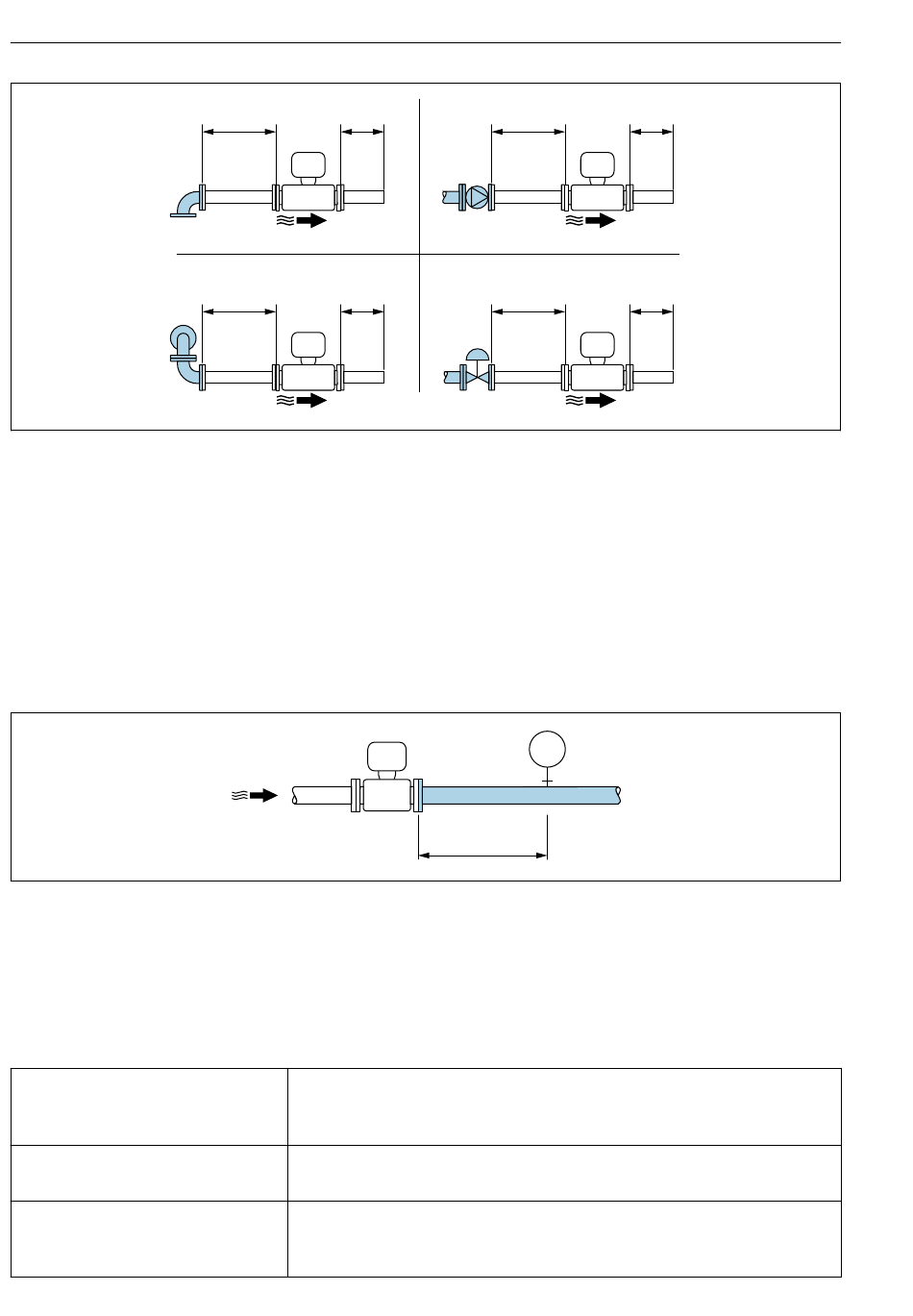

 2 Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Auslaufstrecken beim Einbau externer Geräte
Beim Einbau eines externen Geräts auf den angegebenen Abstand achten.
PT Druckmessgerät
5.1.2 Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Vor-Ort-Anzeige
Messaufnehmer
14
10 × DN 3 × DN
10 × DN 3 × DN
• Prosonic Flow E 100: –25 ... +60 °C (–13 ... +140 °F)
• Prosonic Flow E Heat: –25 ... +55 °C (–13 ... +131 °F) nach EN 1434
Umgebungsklasse B
Prosonic Flow E 100: –20 ... +60 °C (–4 ... +140 °F), außerhalb des Tempera-
turbereichs kann die Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Prosonic Flow E 100: –25 ... +60 °C (–13 ... +140 °F)
• Prosonic Flow E Heat: –25 ... +55 °C (–13 ... +131 °F) nach EN 1434
Umgebungsklasse B
2 15 × DN
4 15 × DN
PT
3...5 × DN
Proline Prosonic Flow E
3 × DN
3 × DN
