Proline Prosonic Flow E

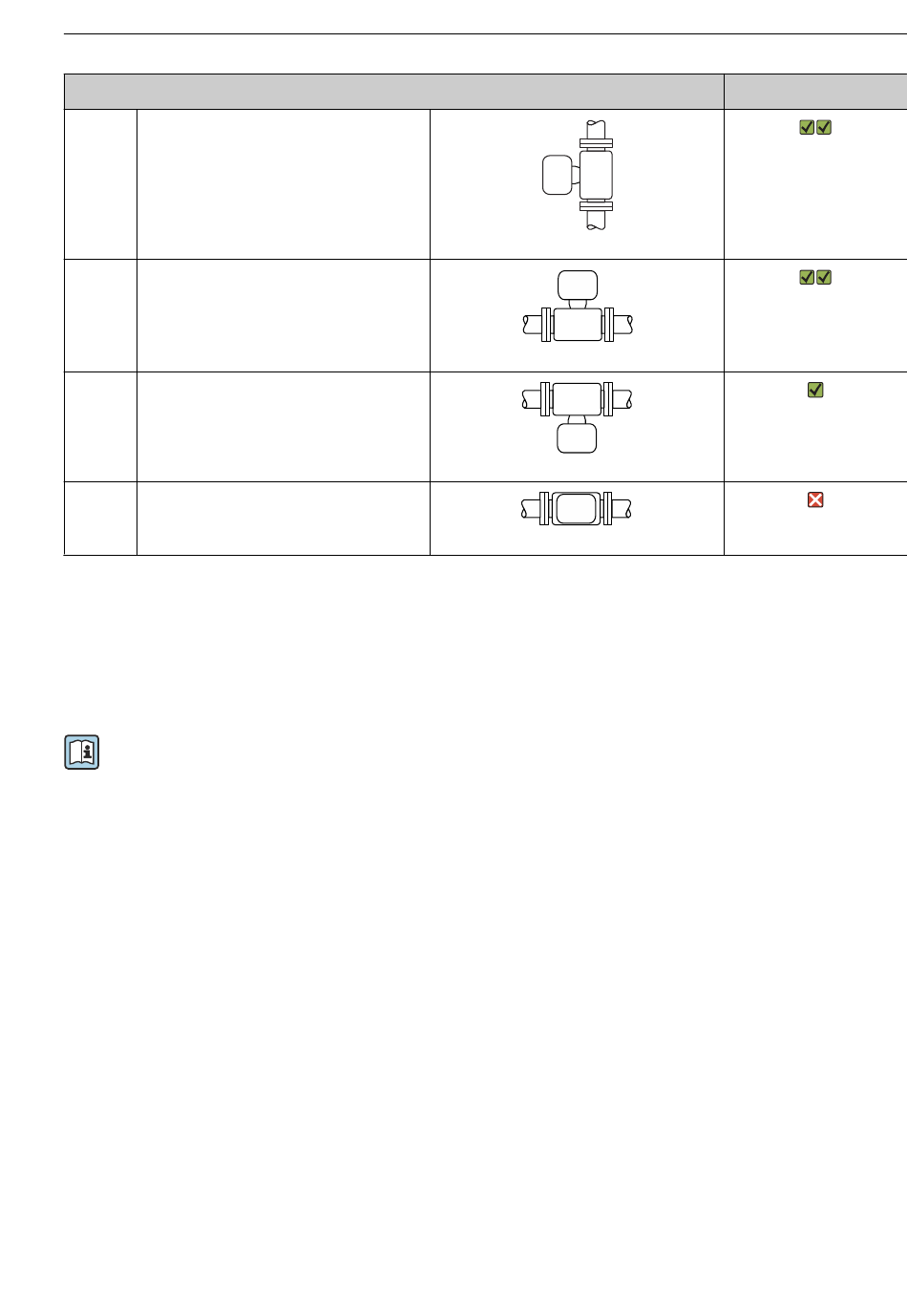

A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen, sind
mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strö-
mungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten.
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
Endress+Hauser
Einbaulage Kompaktausführung
A0015545
A0015589
A0015590
A0015592
Montage
