Beschreibung der Geräteparameter
Zusätzliche Information
112
Beschreibung
Je nach zugeordneter Prozessgröße in Parameter Zuord. Strom (→  109) sind positive
und negative Werte zulässig. Zudem kann der Wert größer oder kleiner sein als der zuge-
ordnete Wert für den 20 mA-Strom in Parameter 20mA-Wert (→  113).
Abhängigkeit
Die Einheit ist abhängig von der in Parameter Zuord. Strom (→  109) ausgewähl-
ten Prozessgröße.
Stromausgangsverhalten
Der Stromausgang verhält sich je nach Parametrierung der folgenden Parameter unter-
schiedlich:
• Strombereich (→  110)
• Fehlerverhalten (→  119)
Parametrierbeispiele
Im Folgenden werden einige Parameterbeispiele und deren Auswirkung auf den Stromaus-
gang erläutert.

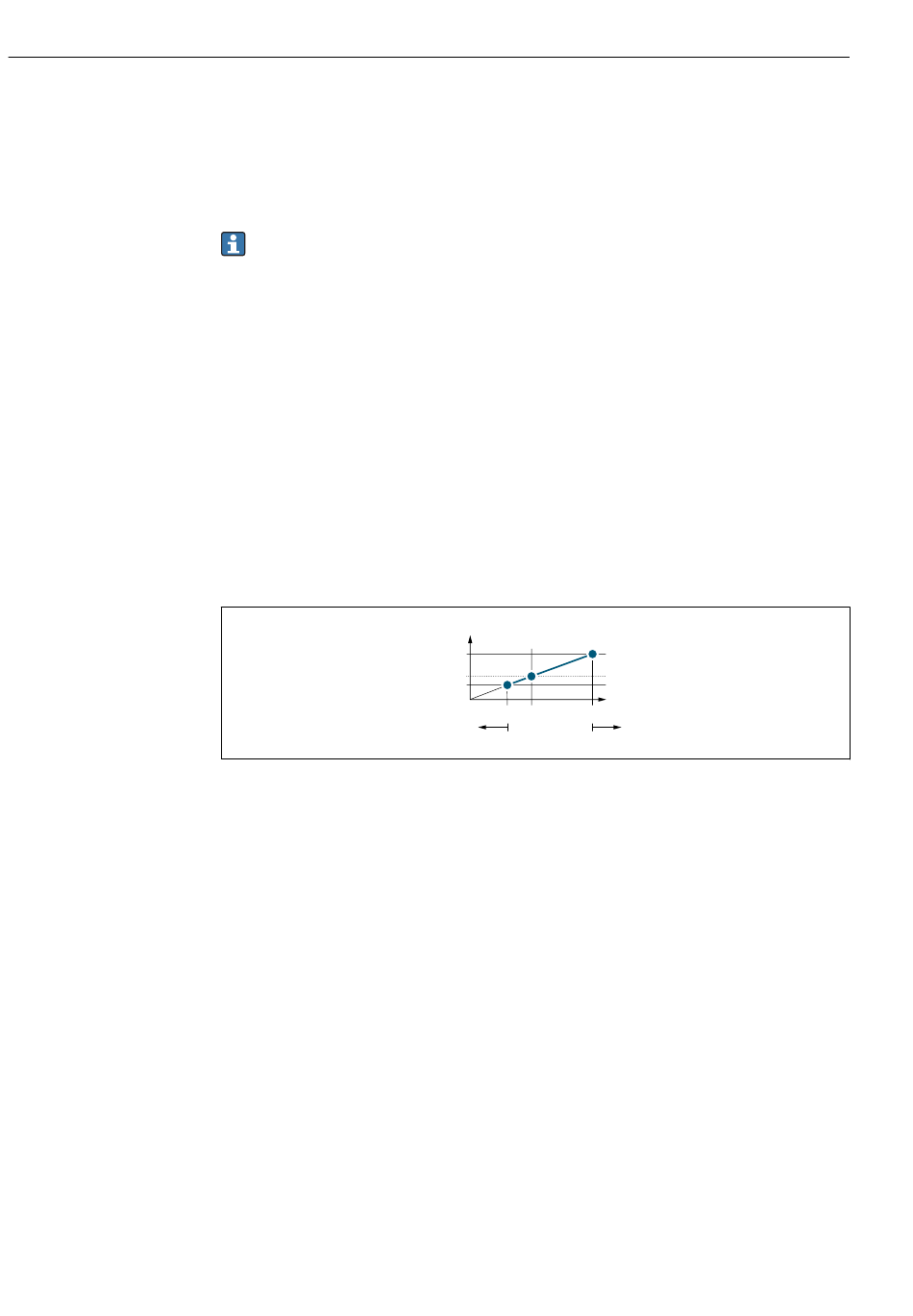

Parametrierbeispiel A
Messmodus mit Option Förderrichtung
• Parameter 0/4 mA-Wert (→  111) = ungleich Nulldurchfluss (z.B. –250 m
• Parameter 20mA-Wert (→  113) = ungleich Nulldurchfluss (z.B. +750 m
• Berechneter Stromwert = 8 mA bei Nulldurchfluss
Q Durchfluss
I Stromstärke
1 Messbereich wird unter- oder überschritten
Mit der Eingabe der Werte für die beiden Parameter 0/4 mA-Wert (→  111) und Para-
meter 20mA-Wert (→  113) wird der Arbeitsbereich des Messgeräts definiert. Über-
oder unterschreitet der effektive Durchfluss diesen Arbeitsbereich, wird die
Diagnosemeldung S441 Stromausg. 1 ... n ausgegeben.
Parametrierbeispiel B
Messmodus mit Option Förder/Rückfluss
I [mA]
20
8
4
Q
-250 0 +750
1 1
Proline Prosonic Flow 500 HART
3 /h)
3 /h)
Endress+Hauser
A0013757
