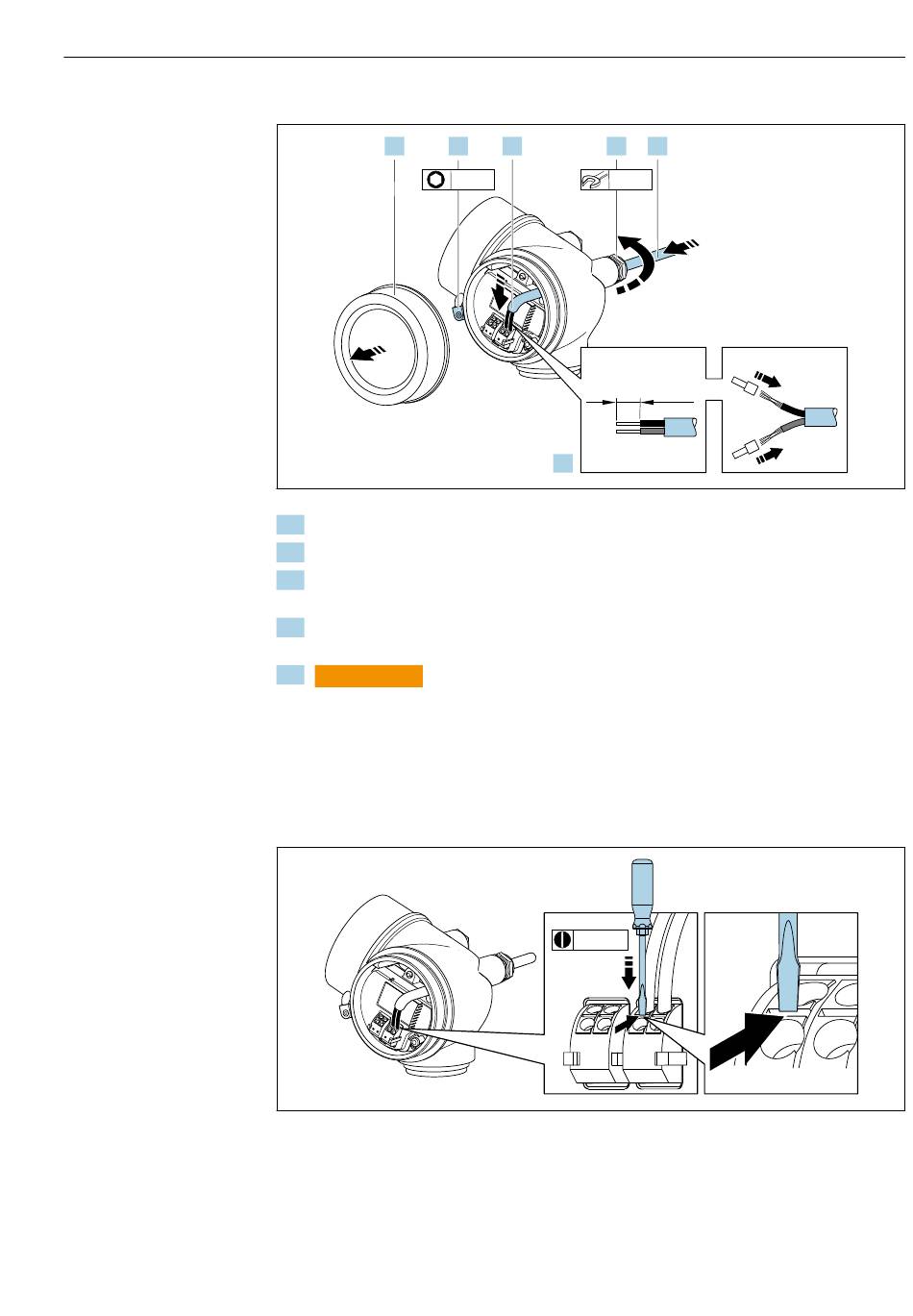

Anschluss über Anschlussklemmen
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit
einer Trockenschmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Kabel entfernen
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
1. 5. 6.
3 mm 20 mm
mm (in)
4.
3 (0.12)
3 4
Elektrischer Anschluss
3.
10 (0.4)
1 2
