Geeignete Dicke der Tankdecke:
Durchstrahlter Stoff
DK / ε
r
1)
Optimale Dicke
1)
Weitere Dicken ergeben sich aus dem Vielfachen der angegebenen Werte (z. B. PE: 7,6 mm (0.3 in), 11,4 mm
(0.45 in)
6.4
Einbau im Schwallrohr
7
Einbau im Schwallrohr
1

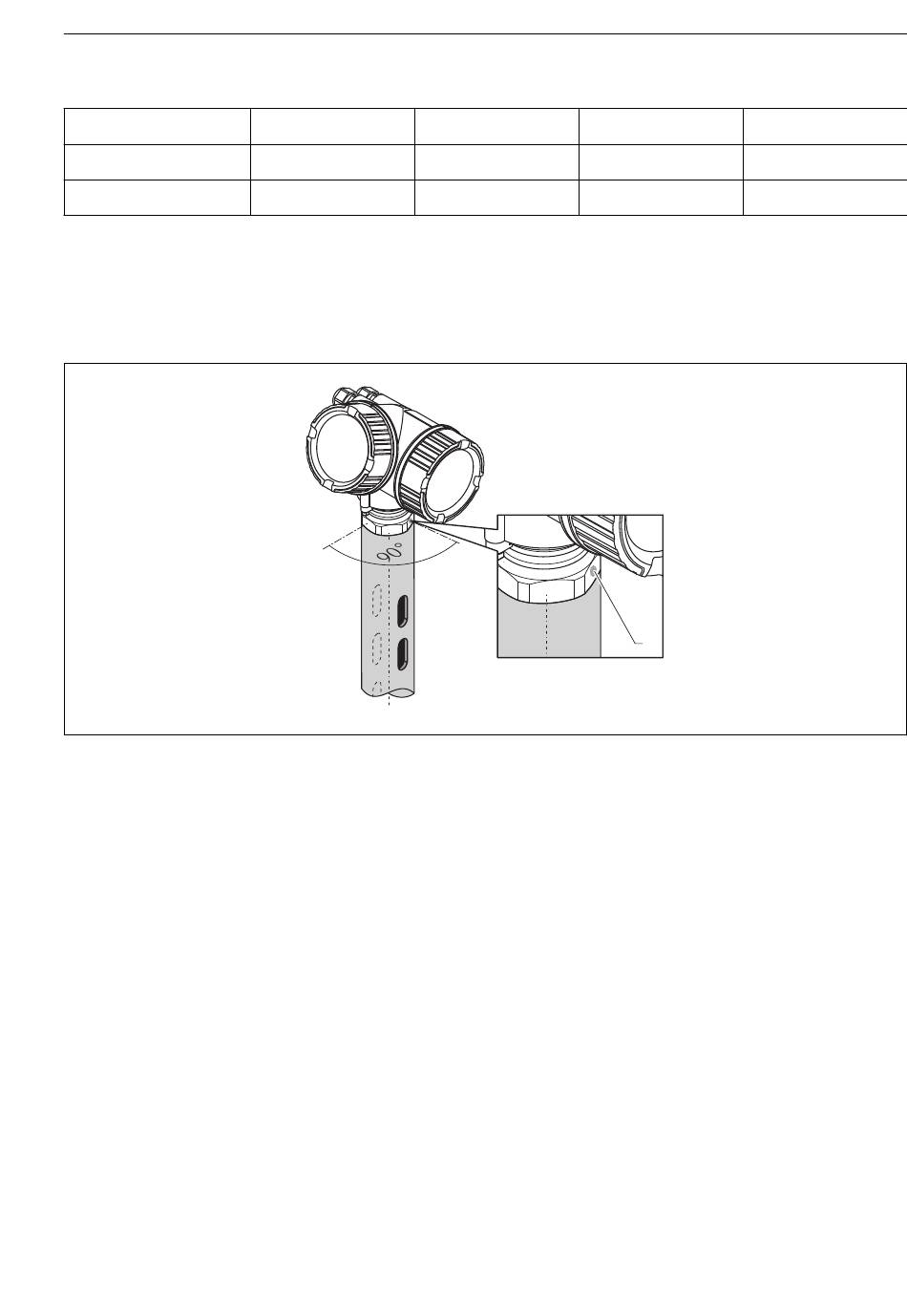

Markierung zur Ausrichtung der Antenne
• Bei Hornantenne: Markierung auf Schlitze ausrichten.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige
und zum Anschlussraum zu erleichtern → 27.
6.4.1
Empfehlungen für das Schwallrohr
• Metallisch (ohne Email-Auskleidung; Kunststoff-Auskleidung auf Anfrage).
• Konstanter Durchmesser.
• Schwallrohr nicht größer als Antennendurchmesser.
• Durchmesserunterschied zwischen Hornantenne und innerem Durchmesser des Schwall-
rohrs so klein wie möglich.
• Schweißnaht möglichst eben und in die Achse der Schlitze gelegt.
• Schlitze 180° versetzt (nicht 90°).
• Schlitzbreite bzw. Durchmesser der Bohrungen max. 1/10 des Rohrdurchmessers, entgratet.
Länge und Anzahl haben keinen Einfluss auf die Messung.
Endress+Hauser
PE
2,3
3,8 mm (0,15 in)
4,0 mm (0,16 in)
PTFE
2,1
2,3
3,8 mm (0,15 in)
1
PP
Plexiglas
3,1
3,3 mm (0,13 in)
Montage
A0016841
25
