Montage
Geeignete Dicke der Tankdecke:
Durchstrahlter Stoff
DK / ε
r
1)
Optimale Dicke
1)
Weitere Dicken ergeben sich aus dem Vielfachen der angegebenen Werte (z. B. PE: 7,6 mm (0.3 in), 11,4 mm
(0.45 in)
6.4

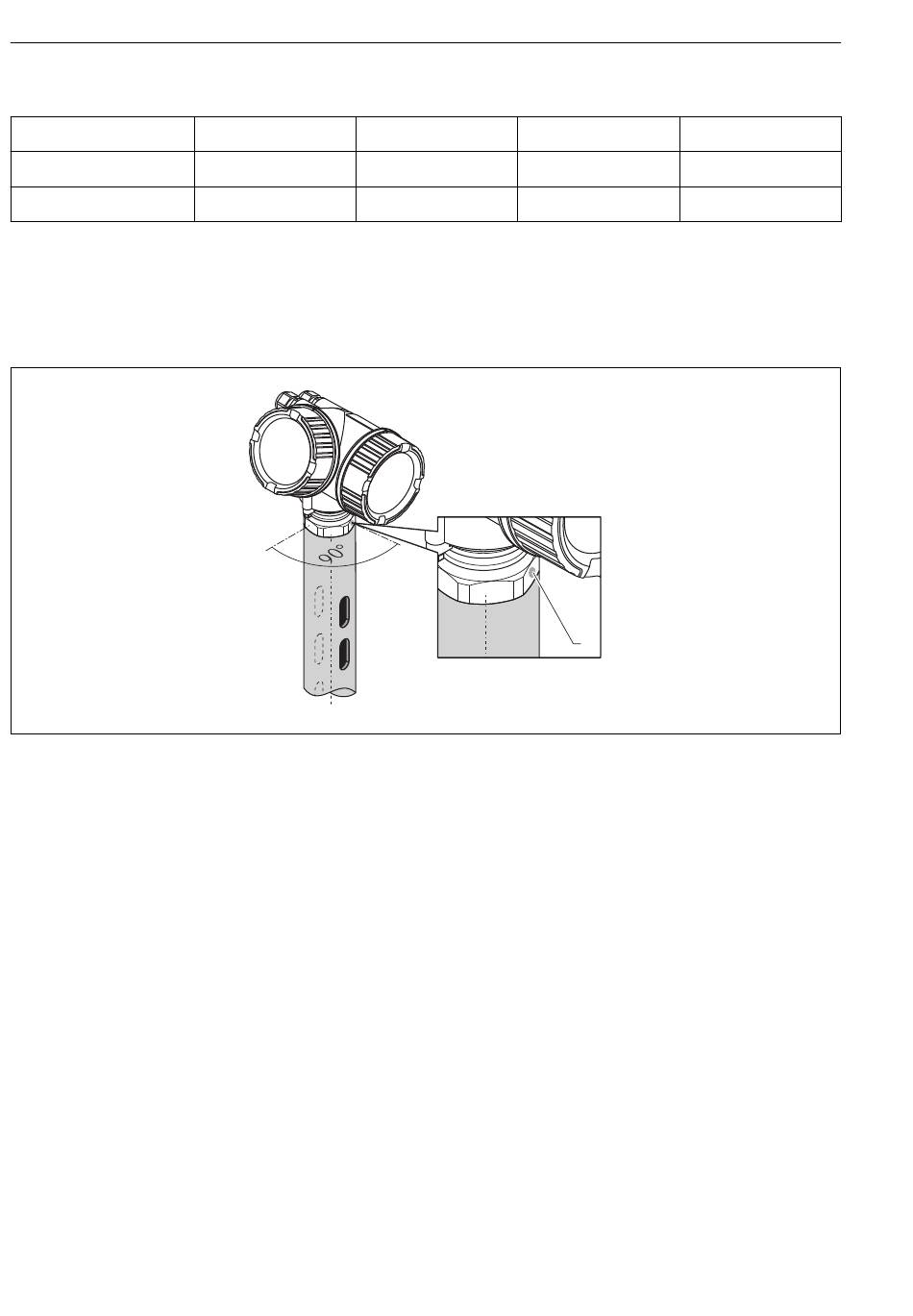

Einbau im Schwallrohr
7
Einbau im Schwallrohr
1
Markierung zur Ausrichtung der Antenne
• Bei Hornantenne: Markierung auf Schlitze ausrichten.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige
und zum Anschlussraum zu erleichtern → 28.
6.4.1
Empfehlungen für das Schwallrohr
• Metallisch (ohne Email-Auskleidung; Kunststoff-Auskleidung auf Anfrage).
• Konstanter Durchmesser.
• Schwallrohr nicht größer als Antennendurchmesser.
• Durchmesserunterschied zwischen Hornantenne und innerem Durchmesser des Schwall-
rohrs so klein wie möglich.
• Schweißnaht möglichst eben und in die Achse der Schlitze gelegt.
• Schlitze 180° versetzt (nicht 90°).
• Schlitzbreite bzw. Durchmesser der Bohrungen max. 1/10 des Rohrdurchmessers, entgratet.
Länge und Anzahl haben keinen Einfluss auf die Messung.
26
PE
2,3
3,8 mm (0,15 in)
4,0 mm (0,16 in)
Micropilot FMR50 FOUNDATION Fieldbus
PTFE
PP
2,1
2,3
3,8 mm (0,15 in)
1
Plexiglas
3,1
3,3 mm (0,13 in)
A0016841
Endress+Hauser
