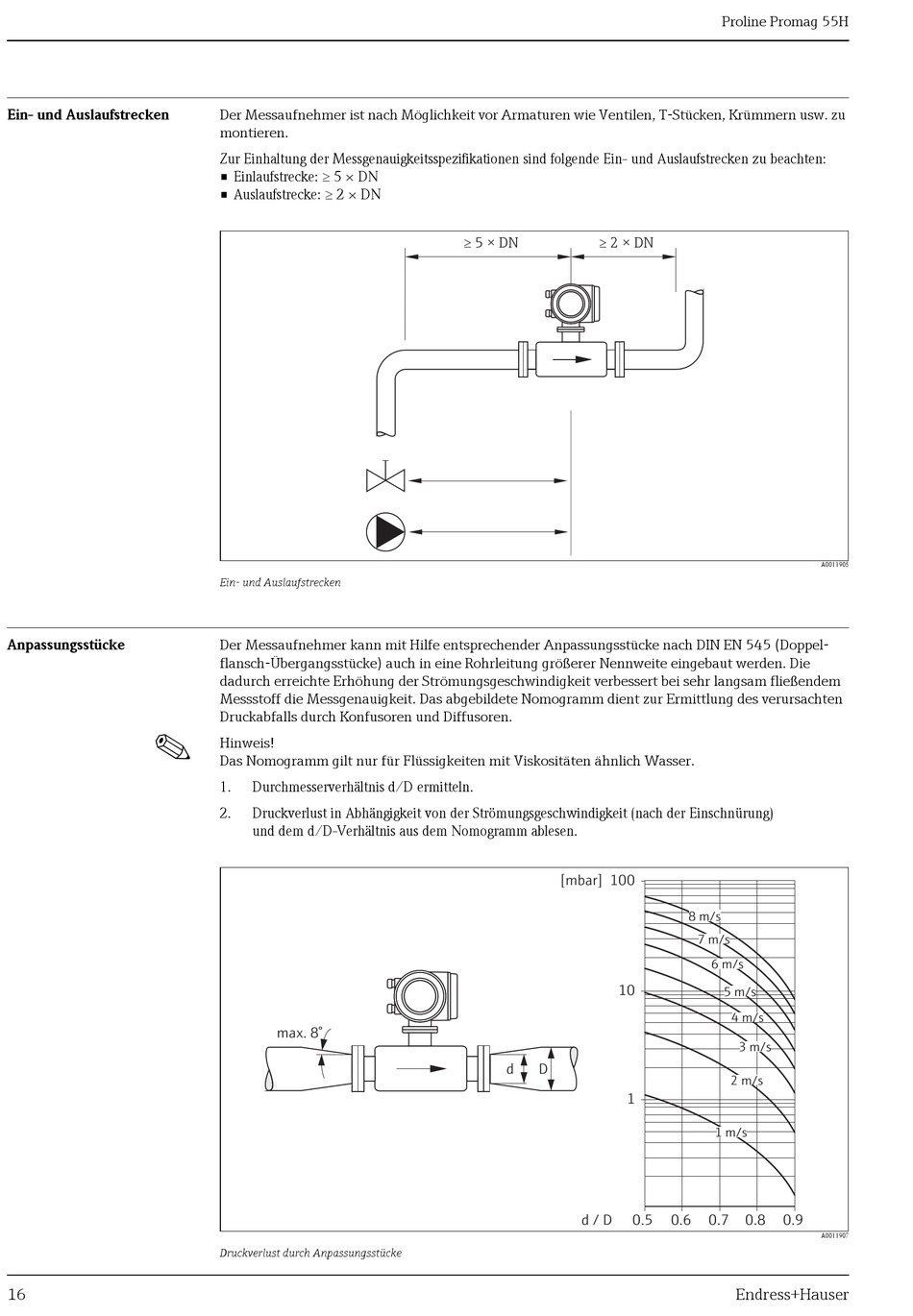

Ein- und Auslaufstrecken
Anpassungsstücke
!
16
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten:
• Einlaufstrecke: 5 × DN
• Auslaufstrecke: 2 × DN
Ein- und Auslaufstrecken
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten
Druckabfalls durch Konfusoren und Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1.
Durchmesserverhältnis d/D ermitteln.
2.
Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Druckverlust durch Anpassungsstücke
³
³
5 × DN
2 × DN
[mbar]
100
10
d
D
1
d / D
0.5
Proline Promag 55H
A0011905
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6
0.7
0.8
0.9
A0011907
Endress+Hauser
