Proline Promag 55H

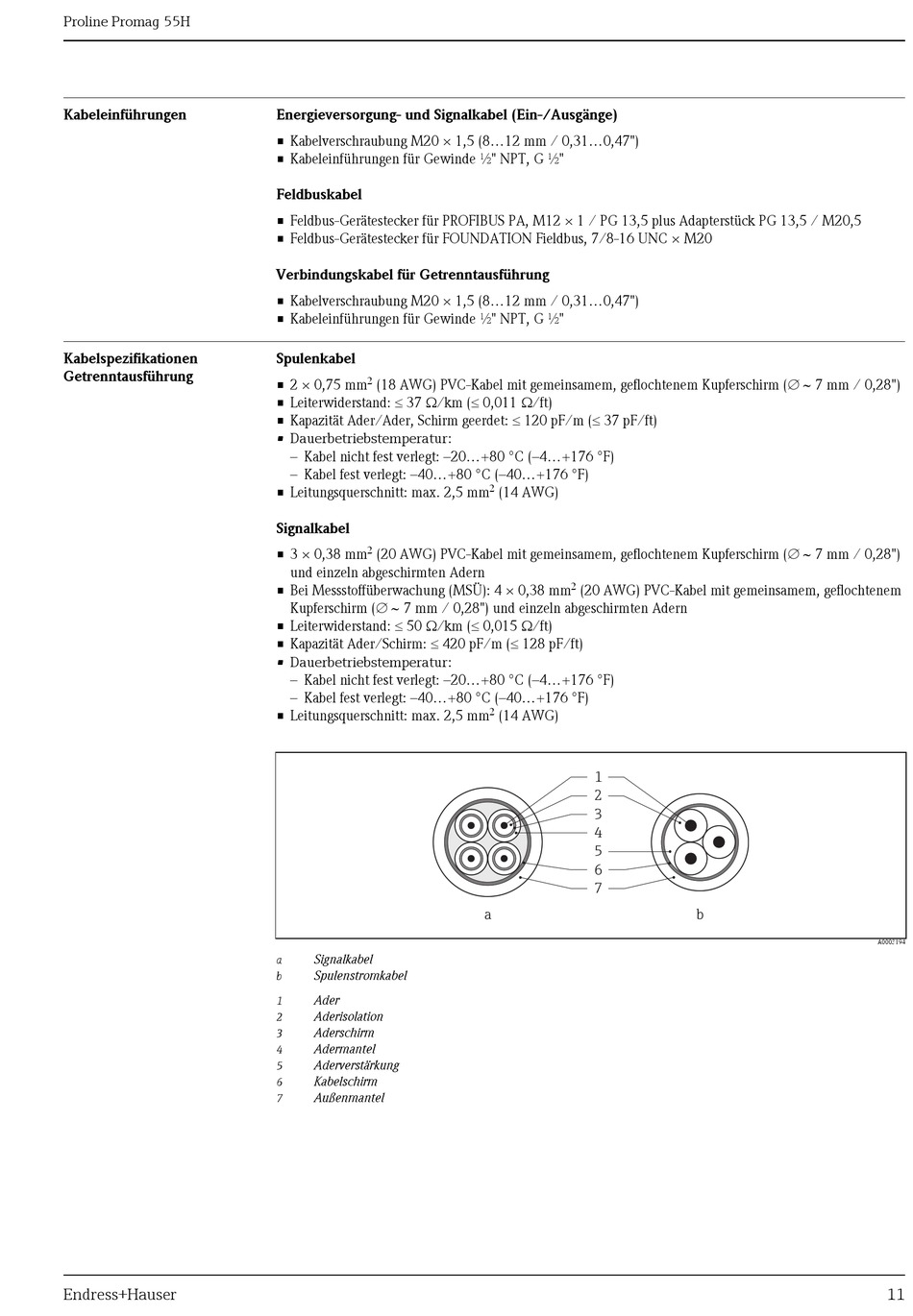

Kabeleinführungen
Kabelspezifikationen
Getrenntausführung
Endress+Hauser
Energieversorgung- und Signalkabel (Ein-/Ausgänge)
• Kabelverschraubung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Kabeleinführungen für Gewinde ½" NPT, G ½"
Feldbuskabel
• Feldbus-Gerätestecker für PROFIBUS PA, M12 × 1 / PG 13,5 plus Adapterstück PG 13,5 / M20,5
• Feldbus-Gerätestecker für FOUNDATION Fieldbus, 7/8-16 UNC × M20
Verbindungskabel für Getrenntausführung
• Kabelverschraubung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Kabeleinführungen für Gewinde ½" NPT, G ½"
Spulenkabel

(18 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (  7 mm / 0,28")
• 2 × 0,75 mm
• Leiterwiderstand: 37 /km ( 0,011 /ft)
• Kapazität Ader/Ader, Schirm geerdet:  120 pF/m ( 37 pF/ft)
• Dauerbetriebstemperatur:
– Kabel nicht fest verlegt: –20...+80 °C (–4...+176 °F)
– Kabel fest verlegt: –40...+80 °C (–40...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
Signalkabel

(20 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (  7 mm / 0,28")
• 3 × 0,38 mm
und einzeln abgeschirmten Adern
• Bei Messstoffüberwachung (MSÜ): 4 × 0,38 mm
Kupferschirm (  7 mm / 0,28") und einzeln abgeschirmten Adern
• Leiterwiderstand:  50 /km ( 0,015 /ft)
• Kapazität Ader/Schirm:  420 pF/m ( 128 pF/ft)
• Dauerbetriebstemperatur:
– Kabel nicht fest verlegt: –20...+80 °C (–4...+176 °F)
– Kabel fest verlegt: –40...+80 °C (–40...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
a
Signalkabel
b
Spulenstromkabel
1
Ader
2
Aderisolation
3
Aderschirm
4
Adermantel
5
Aderverstärkung
6
Kabelschirm
7
Außenmantel

(14 AWG)

(20 AWG) PVC-Kabel mit gemeinsamem, geflochtenem

(14 AWG)
1
2
3
4
5
6
7
a b
A0003194
