Proline Promag 55H
Messprinzip
Messeinrichtung
Endress+Hauser

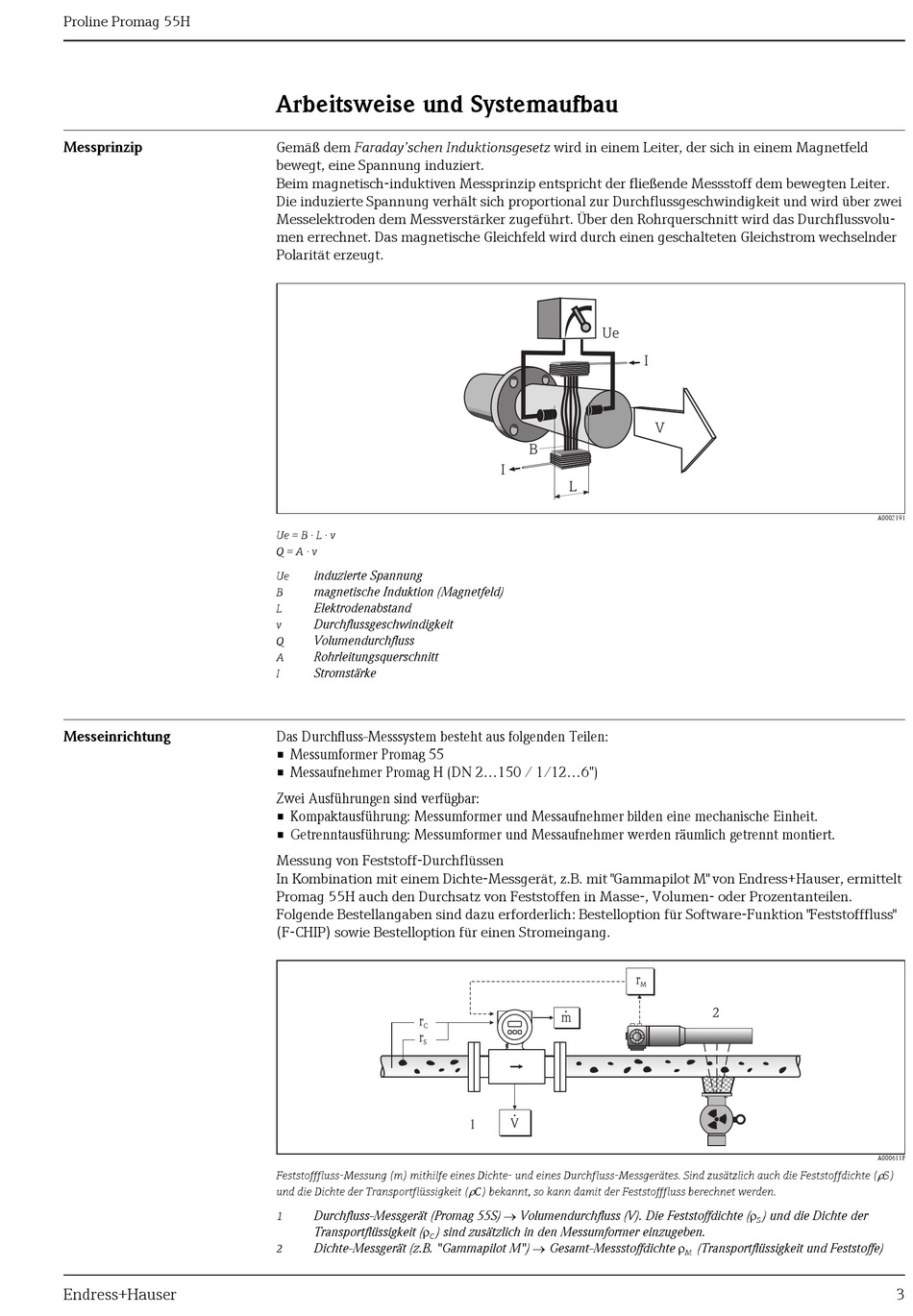

Arbeitsweise und Systemaufbau
Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld
bewegt, eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei
Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolu-
men errechnet. Das magnetische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder
Polarität erzeugt.
Ue = B · L · v
Q = A · v
Ue
induzierte Spannung
B
magnetische Induktion (Magnetfeld)
L
Elektrodenabstand
v
Durchflussgeschwindigkeit
Q
Volumendurchfluss
A
Rohrleitungsquerschnitt
I
Stromstärke
Das Durchfluss-Messsystem besteht aus folgenden Teilen:
• Messumformer Promag 55
• Messaufnehmer Promag H (DN 2...150 / 1/12...6")
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert.
Messung von Feststoff-Durchflüssen
In Kombination mit einem Dichte-Messgerät, z.B. mit "Gammapilot M" von Endress+Hauser, ermittelt
Promag 55H auch den Durchsatz von Feststoffen in Masse-, Volumen- oder Prozentanteilen.
Folgende Bestellangaben sind dazu erforderlich: Bestelloption für Software-Funktion "Feststofffluss"
(F-CHIP) sowie Bestelloption für einen Stromeingang.
r
C
r
S
Feststofffluss-Messung (m) mithilfe eines Dichte- und eines Durchfluss-Messgerätes. Sind zusätzlich auch die Feststoffdichte (
und die Dichte der Transportflüssigkeit (
Durchfluss-Messgerät (Promag 55S) Volumendurchfluss (V). Die Feststoffdichte (
1
Transportflüssigkeit (
) sind zusätzlich in den Messumformer einzugeben.
C
Dichte-Messgerät (z.B. "Gammapilot M") Gesamt-Messstoffdichte
2
Ue
B
I
L
r
M
m
V
1
C) bekannt, so kann damit der Feststofffluss berechnet werden.
I
V
2
) und die Dichte der
S
(Transportflüssigkeit und Feststoffe)
M
A0003191
A0006118
S)
3
