Montage
Temperaturtabellen
Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheitshin-
weise" (XA) zum Gerät.
Wärmeisolation
Für eine optimale Messperformance darauf achten, dass im Bereich des Messaufnehmers
weder Wärmezufuhr noch -verlust stattfinden kann. Dies kann durch Installation einer Wär-
meisolation sichergestellt werden. Damit kann auch die Kondensatbildung im Messgerät
begrenzt werden.
Die Wärmeisolation wird insbesondere in den Fällen empfohlen, in denen die Differenz zwi-
schen Prozess- und Umgebungstemperatur groß ist. Dies führt zum so genannten Wärmeab-
leitfehler bei der Temperaturmessung.
WARNUNG
L
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses Anschlussge-
häuse des Messaufnehmers nach unten gerichtet.
‣
Das Messumformergehäuse Anschlussgehäuse des Messaufnehmers nicht mit isolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses Anschluss-
gehäuse des Messaufnehmers: 80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Wir empfehlen das Halsrohr nicht zu isolieren, um
eine optimale Wärmeabfuhr zu gewährleisten.
Die Wärmeisolation darf das Messumformergehäuse sowie die Druckmesszelle nicht bede-
cken.
4

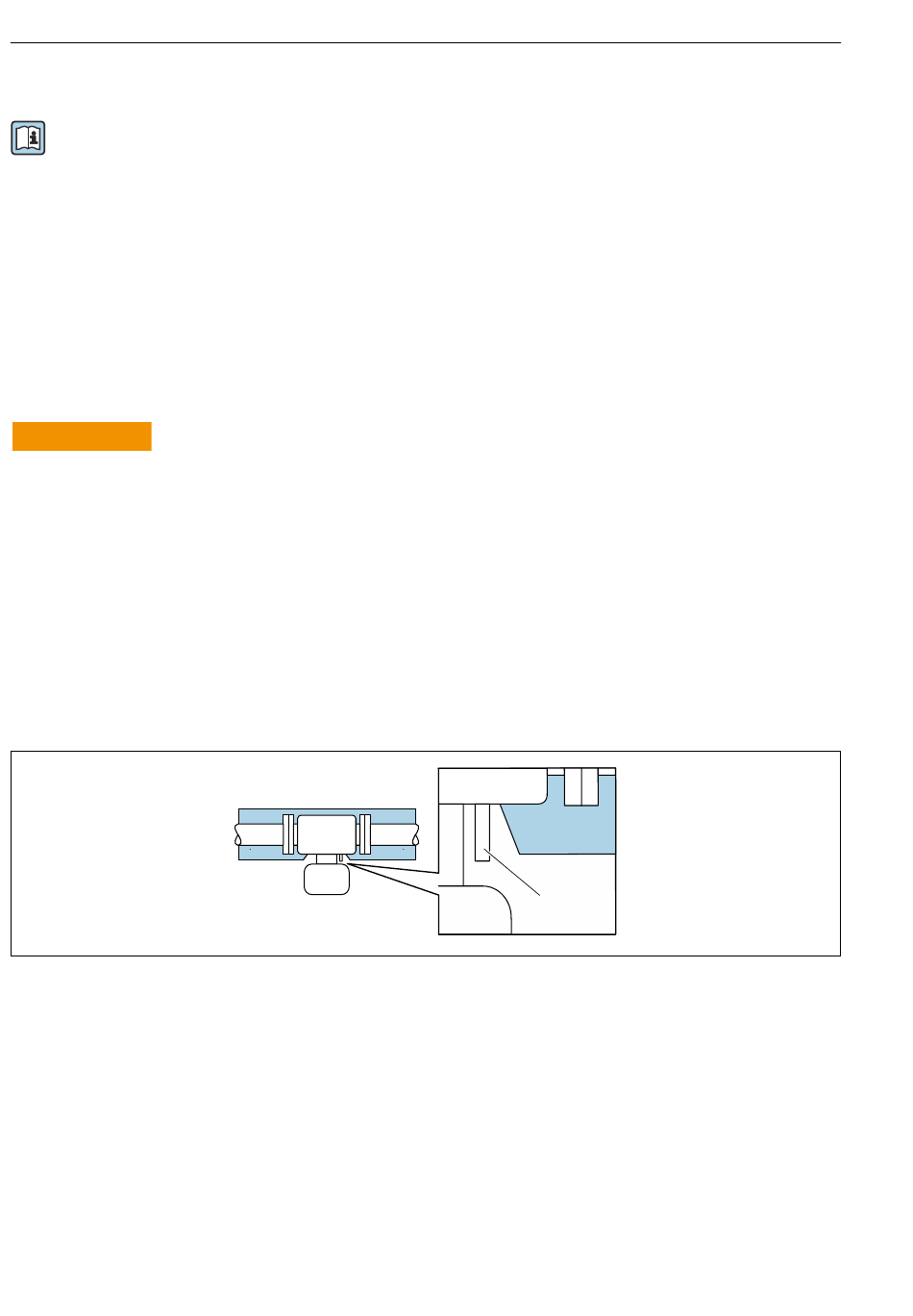

Wärmeisolation mit freiem Halsrohr und Druckmesszelle
1
Druckmesszelle
5.1.3
Spezielle Montagehinweise
Berstscheibe
Die Lage der Berstscheibe ist durch einen darauf angebrachten Aufkleber gekennzeichnet. Ein
Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar.
16
