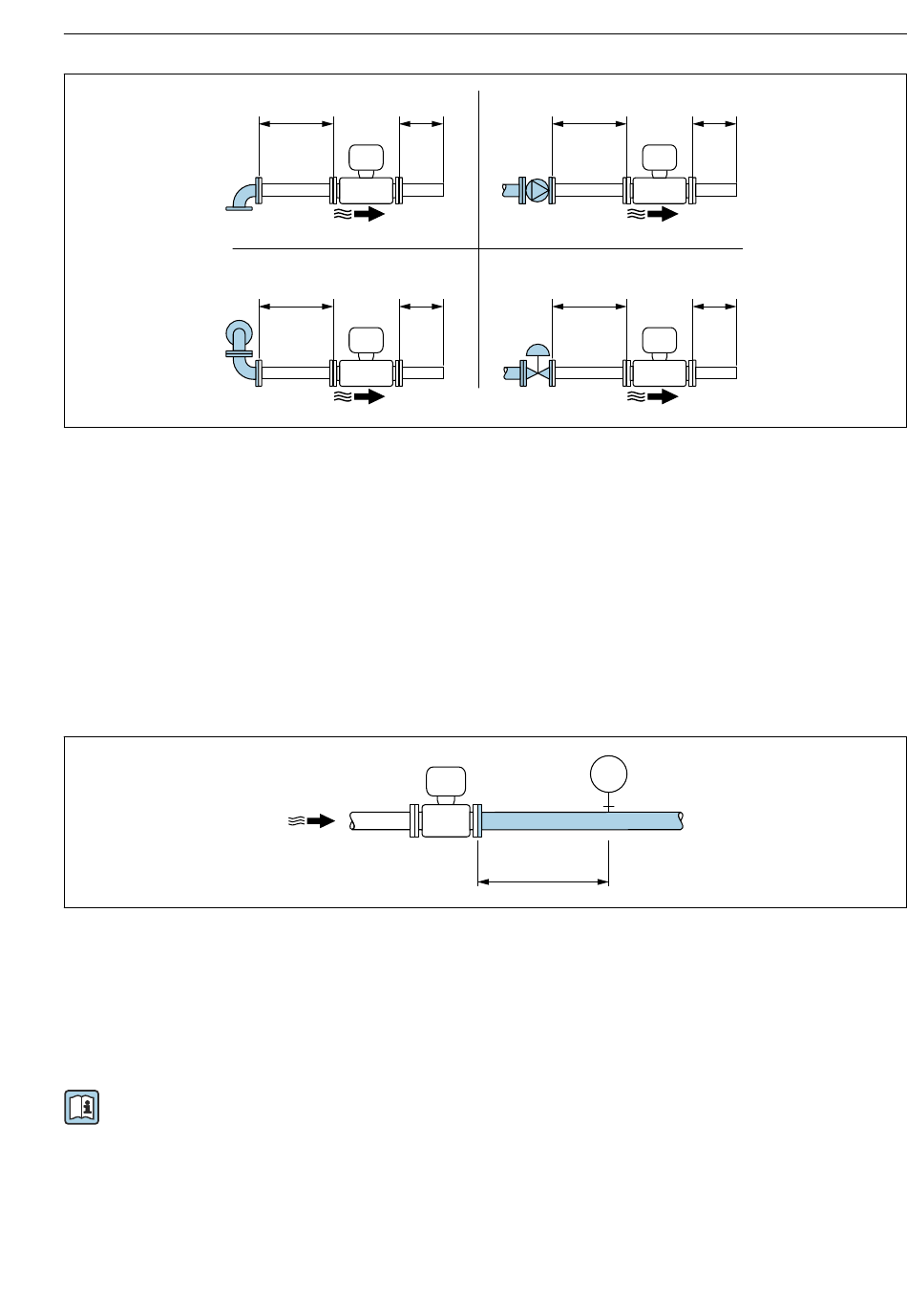

 3 Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernis-
sen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Auslaufstrecken beim Einbau externer Geräte
Beim Einbau eines externen Geräts auf den angegebenen Abstand achten.
PT Externes Gerät, z.B. Temperatursensor, Druckmesszelle
5.1.2 Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Detaillierte Angaben zum Umgebungstemperaturbereich: Betriebsanleitung zum Gerät.
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
Endress+Hauser
10 × DN 3 × DN
10 × DN 3 × DN
2 10 × DN
4 10 × DN
PT
3...5 × DN
Montage
3 × DN
3 × DN
A0015553
A0015901
