Elektrischer Anschluss

6.1

Anschlussbedingungen

6.1.1 Über HART (z.B. über HART-Modem und FieldCare)
1

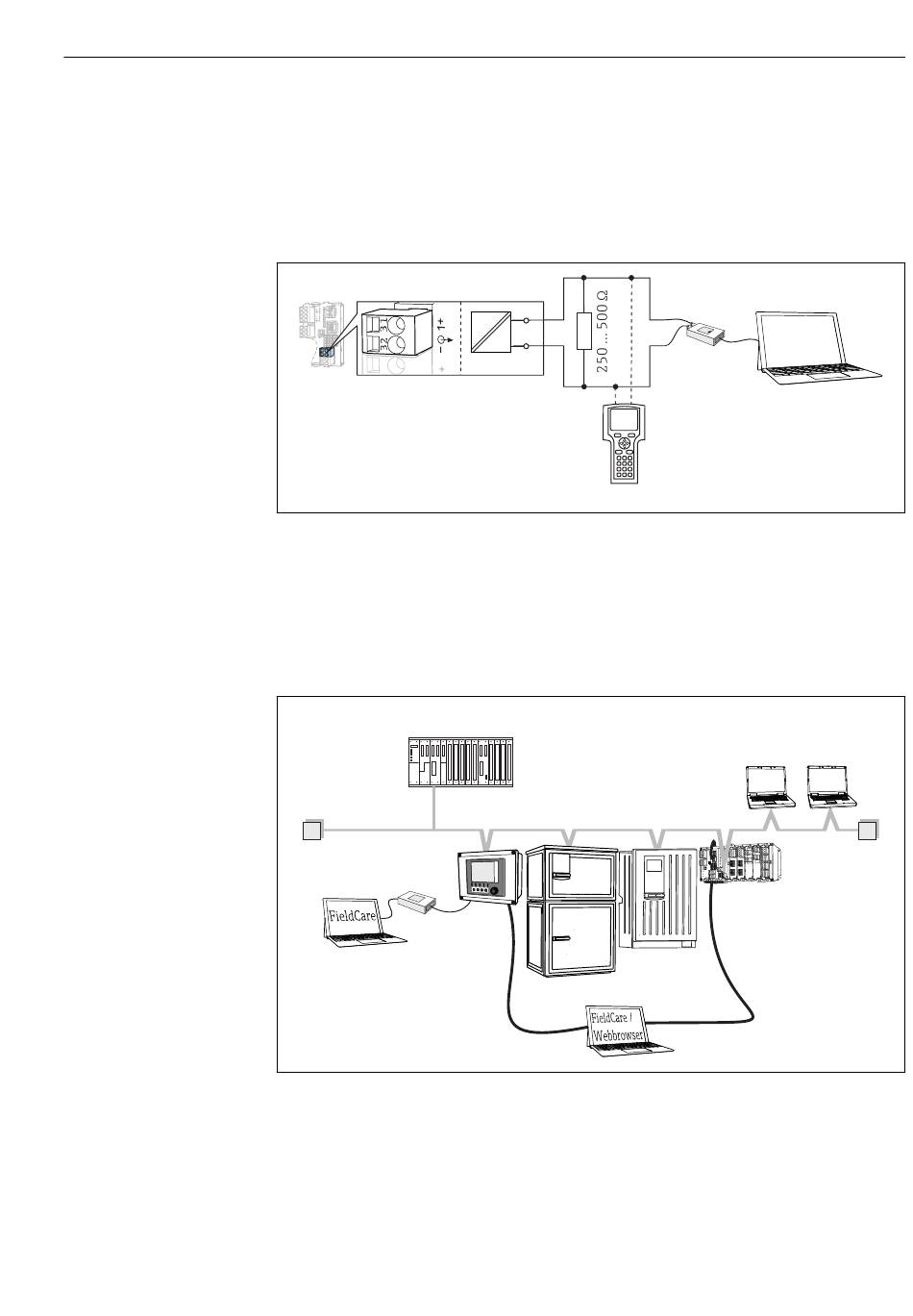

 27 HART über Modem
1 Gerätemodul Base2-L, -H oder -E: Stromausgang 1 mit HART
2
HART-Modem zum Anschluss an PC, z.B. Commubox FXA191 (RS232) oder FXA195
3 HART-Handbediengerät
1) Schalterstellung "on" (ersetzt den Widerstand)
6.1.2 Über PROFIBUS DP
Master class 1
(PLC, DCS)
PROFIBUS DP
(RS485)
T
FXA291
 28 PROFIBUS DP
T Terminierungswiderstand
31
32
3
Ethernet
Elektrischer Anschluss
2
USB
1) (USB)
Master class 2 (FieldCare, PDM)
T
A0039620
A0039617
29
