Anschließen

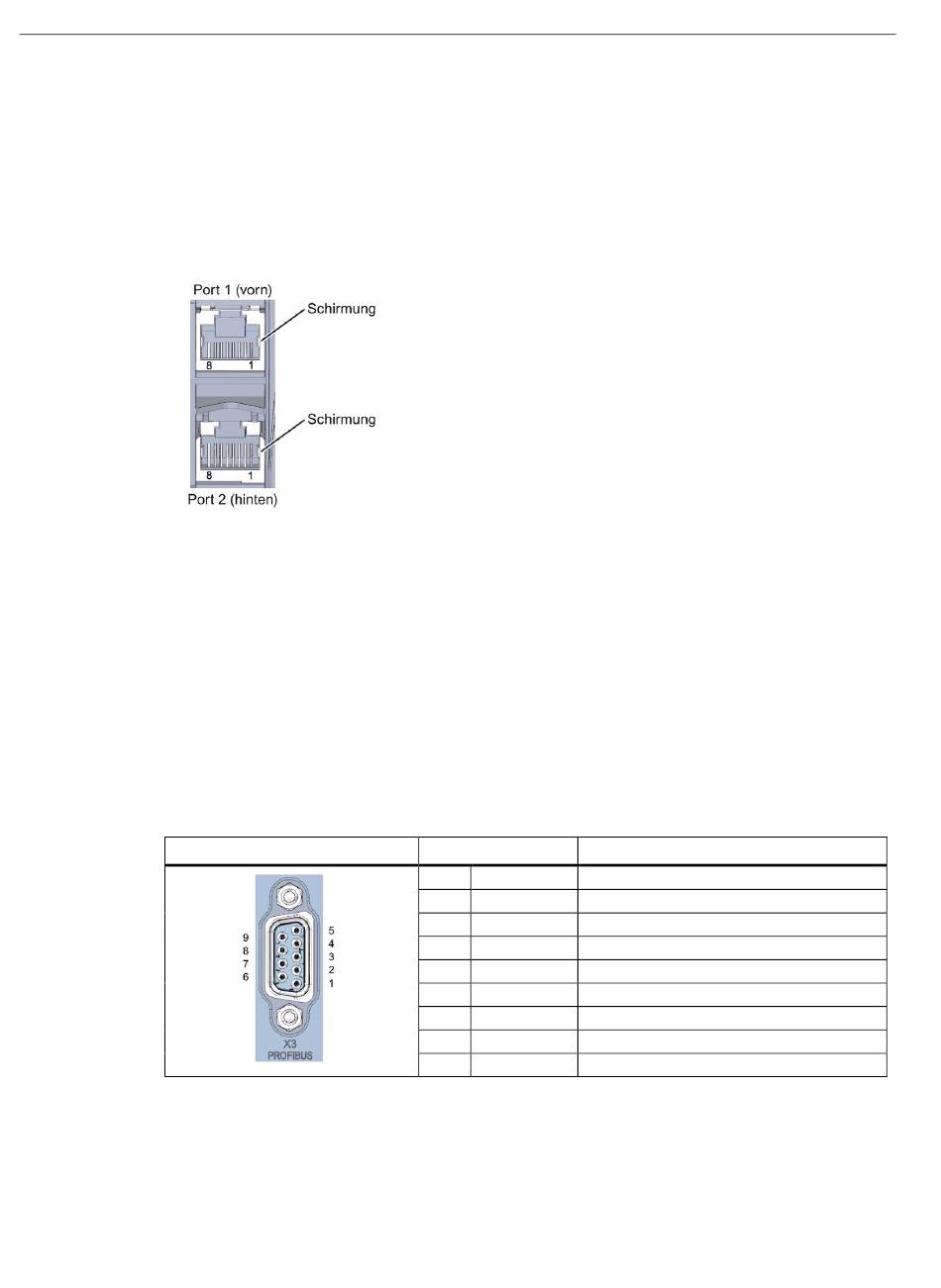

PROFINET-Schnittstelle X1 mit 2-Port-Switch (X1 P1 R und X1 P2 R)
Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker.
• Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI-
X).
• Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse
hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X).

PROFINET-Schnittstelle X2 mit 1 Port (X2 P1)

Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker.
An X2 ist Autocrossing immer aktiv. Dadurch hat die RJ45-Buchse entweder
Endgerätebelegung (MDI) oder Switchbelegung (MDI-X).
PROFIBUS-Schnittstelle X3
Die folgende Tabelle zeigt die Anschlussbelegung bei der PROFIBUS-Schnittstelle. Die
Belegung entspricht der Standardbelegung einer RS485-Schnittstelle.
Tabelle 3- 2
32
Anschlussbelegung PROFIBUS-Schnittstelle
Ansicht
1
2
3
4
5
6
7
8
9
Signalname
- -
- -
RxD/TxD-P Datenleitung B
RTS Request To Send
M5V2 Datenbezugspotenzial (von Station)
P5V2 Versorgungs-Plus (von Station)
- -
RxD/TxD-N Datenleitung A
- -
CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0)
