IQ windowdrives
Menüebene 1
Werkseinstellung
Kalibrierung
Sprache

IQ box Safety

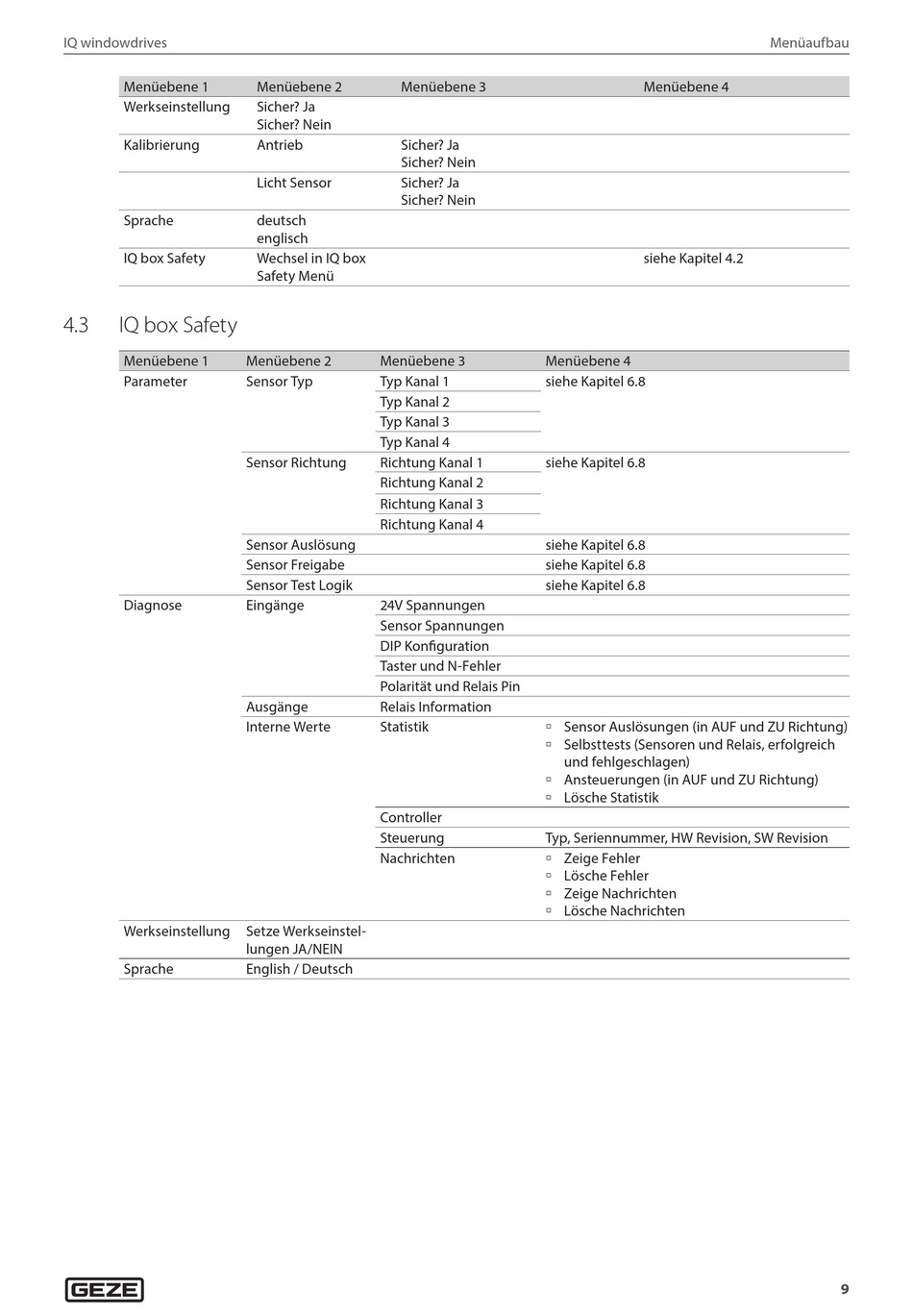

4.3 IQ box Safety
Menüebene 1
Parameter
Diagnose
Werkseinstellung
Sprache
Menüebene 2 Menüebene 3
Sicher? Ja
Sicher? Nein
Antrieb Sicher? Ja
Sicher? Nein
Licht Sensor Sicher? Ja
Sicher? Nein
deutsch
englisch
Wechsel in IQ box
Safety Menü
Menüebene 2 Menüebene 3
Sensor Typ Typ Kanal 1
Typ Kanal 2
Typ Kanal 3
Typ Kanal 4
Sensor Richtung Richtung Kanal 1
Richtung Kanal 2
Richtung Kanal 3
Richtung Kanal 4
Sensor Auslösung
Sensor Freigabe
Sensor Test Logik
Eingänge 24V Spannungen
Sensor Spannungen
DIP Konfiguration
Taster und N-Fehler
Polarität und Relais Pin
Ausgänge Relais Information
Interne Werte Statistik
Controller
Steuerung
Nachrichten
Setze Werkseinstel-
lungen JA/NEIN
English / Deutsch
Menüebene 4
siehe Kapitel 4.2
Menüebene 4
siehe Kapitel 6.8
siehe Kapitel 6.8
siehe Kapitel 6.8
siehe Kapitel 6.8
siehe Kapitel 6.8
à Sensor Auslösungen (in AUF und ZU Richtung)
à Selbsttests (Sensoren und Relais, erfolgreich
und fehlgeschlagen)
à Ansteuerungen (in AUF und ZU Richtung)
à Lösche Statistik
Typ, Seriennummer, HW Revision, SW Revision
à Zeige Fehler
à Lösche Fehler
à Zeige Nachrichten
à Lösche Nachrichten
Menüaufbau
